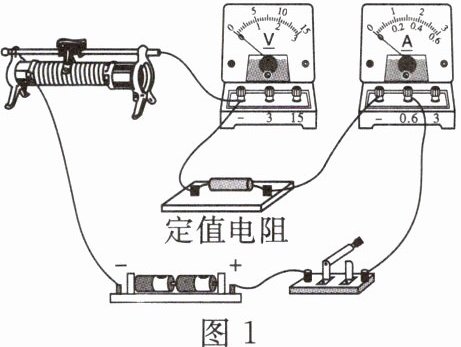

8. 小明用图1所示电路探究电压一定时电流与电阻的关系。



(1)用笔画线代替导线将图1中的电压表正确接入电路。
(2)开关闭合前，滑动变阻器的滑片应置于最（选填“左”或“右”）端。
(3)闭合开关，小明发现无论怎样调节滑动变阻器，电流表的指针均不偏转，电压表的指针有明显偏转且保持不变。已知导线及各接线柱连接完好，则电路故障是。故障排除后，移动滑片，使电压表的示数为2 V，记录电流表的示数。多次更换定值电阻重复实验，得到电流I与定值电阻R倒数的关系如图2中图线甲所示，从而得出结论：。

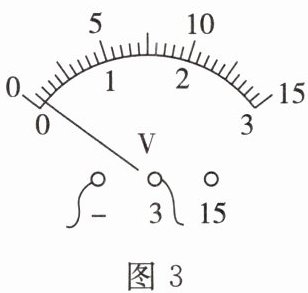

(4)实验结束后，小明应先断开开关，再拆除两端的导线。在整理器材时，他突然发现电压表指针的位置如图3所示。
①小明遗漏的实验操作是。
②小华通过正确实验操作也进行了上述实验，小明发现他与小华的实验结论一致。遗漏的实验操作并未影响结论，你认为其原因是。
③小明按正确操作重新进行实验，你认为他得到的电流I与定值电阻R的倒数关系应为图2中的图线（选填“甲”“乙”或“丙”）。

(2)右
(3)定值电阻断路；电压一定时，通过导体的电流与导体的电阻成反比
(4)电源
①电压表调零（校零）
②实验时定值电阻两端电压仍保持为定值
③乙

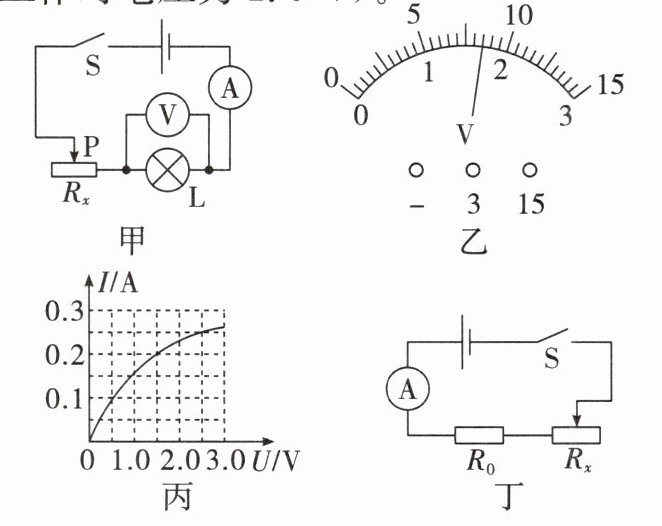

9.(2025曲靖期中)图甲是“测量小灯泡在不同电压下的电阻”的实验电路图(小灯泡正常工作时电压为2.5 V)。

(1)该实验的实验原理是。
(2)小明按电路图连接实物,闭合开关后,发现电压表无示数,电流表有示数,移动滑片时电流表示数有变化,则故障可能是小灯泡发生(选填“短路”或“断路”)。
(3)排除故障后,某时刻电压表的指针如图乙所示,电压表连接小的测量范围,若要测出小灯泡正常工作时的电阻,需要将滑片向(选填“左”或“右”)滑动。
(4)根据实验数据,作出小灯泡工作时I-U的关系图像如图丙所示,则小灯泡正常发光时的电阻为Ω。
(5)当电压表的示数增大时,电压表与电流表的示数之比(选填“变大”“变小”或“不变”),这是因为。
(6)实验后小明发现滑动变阻器的最大阻值模糊不清,且电压表已损坏,于是他找了一个阻值已知的定值电阻$R_0$来代替灯泡,用电流表和定值电阻$R_0$测出了滑动变阻器的最大阻值$R_x$,设计电路如图丁所示,实验步骤如下:
①滑片处于最左端时,读出此时电流表的示数为$I_1$。
②,读出此时电流表的示数为$I_2$。
③滑动变阻器的最大电阻$R_x=$(用$I_1$、$I_2$和$R_0$表示)。

(1) $R=\frac{U}{I}$
(2) 短路
(3) 右
(4) 10
(5) 变大；灯丝的电阻随温度升高而增大
(6) ②滑片处于最右端时
③ $\frac{I_1-I_2}{I_2}R_0$
