要点梳理
(1)家庭电路由进户线、电能表、总开关、熔断器、用电器、导线等组成。
(2)进户线是线和线，两线之间的电压为V。
(3)三孔插座遵循，用于防止金属外壳漏电触电。

(2)火 零 220 (3)左零右火上接地

【分析】本题考查家庭电路的基础知识点，解题时需回忆家庭电路进户线的类型、电压以及三孔插座的接线规则，直接对应知识点填写即可。
【解析】(2)家庭电路的进户线由火线和零线组成，两线之间的电压为220V，故依次填写：火、零、220；(3)三孔插座遵循“左零右火上接地”的接线规则，可防止金属外壳漏电引发的触电事故，故填写：左零右火上接地。
【答案】(2)火 零 220 (3)左零右火上接地
【知识点】家庭电路、三孔插座接线
【点评】本题为家庭电路的基础识记类题目，考查核心概念，难度较低，适合巩固电学基础。
【难度系数】0.9

1. 在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）

A.电能表、熔断器、总开关
B.电能表、总开关、熔断器
C.熔断器、电能表、总开关
D.总开关、电能表、熔断器

1.B

【分析】
要确定家庭电路元器件的正确安装顺序，需明确从进户开始的核心逻辑：首先需计量整个家庭的总用电量，因此先装电能表；之后为方便检修电路时切断整个电路，需安装总开关；最后安装熔断器，用于在电流过大时保护电路。据此逐一判断选项即可。
【解析】
家庭电路的标准安装顺序为：进户线→电能表→总开关→熔断器→用电器。
选项A：总开关在熔断器之后，错误，总开关应在熔断器前，便于整体检修时断电；
选项B：顺序为电能表、总开关、熔断器，符合正确安装要求，正确；
选项C：熔断器在电能表之前，错误，电能表需先计量总用电量，应在最前端；
选项D：总开关在电能表之前，错误，电能表需先安装以统计全部用电量。
【答案】
B
【知识点】
家庭电路的组成；家庭电路的安装顺序
【点评】
本题考查家庭电路的基础安装常识，属于识记类题目，难度较低，需准确记忆各元器件的安装逻辑，避免顺序混淆。
【难度系数】
0.8

2.家庭电路中，空气开关的主要作用是 （）

A.保证电路的电压不变
B.保证电路的电流不变
C.保证用电器的功率不变
D.电路中电流过大时自动切断电路

2.D

【分析】
本题考查家庭电路中空气开关的作用，解题时需结合空气开关的功能，逐一分析每个选项，排除错误选项后得出正确答案。空气开关是电路保护装置，核心作用是在电路电流异常过大时切断电路，而非保证电压、电流或功率恒定，据此判断选项即可。
【解析】
对各选项逐一分析：
1. 选项A：家庭电路的电压由供电系统维持，空气开关无法保证电路电压不变，该选项错误。
2. 选项B：电路电流随用电器总功率变化而改变（由公式I=P/U可知），空气开关不能保证电流不变，该选项错误。
3. 选项C：用电器的功率由自身规格和工作状态决定，空气开关无法控制用电器功率，该选项错误。
4. 选项D：当电路短路或用电器总功率过大时，电流会异常增大，空气开关会自动切断电路，保护电路安全，这是空气开关的主要作用，该选项正确。
【答案】
D
【知识点】
家庭电路 空气开关的作用
【点评】
本题考查家庭电路基础元件的功能，属于识记类基础题，难度较低，牢记空气开关的作用即可快速解答。
【难度系数】
0.8

3. [五育文化·劳育]劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与相连，此时，测电笔与人体之间的连接方式是联。

3.火线 串

【分析】首先回忆测电笔的工作原理：测电笔用于辨别火线和零线，氖管发光说明接触的是火线，不发光则是零线；再分析电流路径，测电笔使用时电流依次经过火线、测电笔、人体流向大地，根据电流路径判断连接方式。
【解析】1. 测电笔的特性：当测电笔氖管发光时，说明被检测的插孔与火线相连，因为只有火线能让测电笔的氖管发光，零线无法使氖管发光。2. 连接方式判断：电流从火线出发，依次经过测电笔、人体，最终流向大地，电流只有一条路径，因此测电笔与人体是串联连接。
【答案】火线 串
【知识点】测电笔的使用、串联电路
【点评】本题结合劳动课的实际场景，考查物理知识在生活中的应用，属于基础题，难度较低，注重知识与实践的结合。
【难度系数】0.2

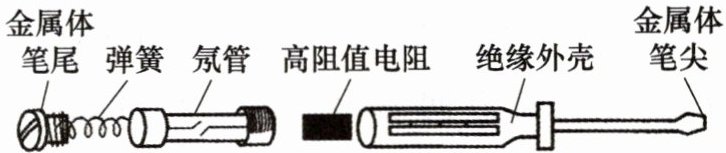

4. 下列关于结构如图所示的测电笔的说法错误的是（）


A.测电笔内部的高阻值电阻和氖管的连接方式是串联
B.当笔尖接触导线时，手不能碰测电笔的任何金属部位
C.使用测电笔时，要保证导线、测电笔、人体与大地构成回路
D.测电笔可以用来检查电气设备的外壳是否带电

4.B

【分析】本题考查测电笔的结构与使用原理，解题时需逐一分析每个选项，结合测电笔的工作逻辑判断正误：先明确测电笔的组成部件及连接方式，再回忆其正确使用方法，进而判断各选项的对错。
【解析】
选项A：测电笔内部的高阻值电阻和氖管需串联，电流会依次通过二者，高阻值电阻可起到限流作用，保证通过人体的电流极小，故A正确。
选项B：使用测电笔时，手必须接触测电笔尾部的金属体，才能使导线、测电笔、人体与大地形成回路；若手不碰任何金属部位，无法形成回路，即使笔尖接触火线，氖管也不会发光，故B错误。
选项C：测电笔的工作原理是让电流通过火线、测电笔、人体流向大地形成回路，因此使用时需保证该回路存在，故C正确。
选项D：测电笔可以检测电气设备的外壳是否带电，若外壳带电，接触测电笔笔尖时，电流会通过测电笔、人体形成回路，氖管发光，故D正确。
【答案】B
【知识点】测电笔结构、测电笔使用
【点评】本题属于基础电学常识题，重点考查测电笔的正确使用方法，需牢记使用时手要接触笔尾金属体这一关键要点，避免因操作错误导致判断失误。
【难度系数】0.6

5. 白炽灯是利用电流的效应工作的。
常见的白炽灯有灯泡和灯泡两种。当电流通过灯丝时，灯丝温度高达℃以上，呈白炽状态，发出的光呈白色。

5.热 螺口 卡口 2 000

【分析】本题考查白炽灯的相关物理常识，解题时需回忆电流的热效应的应用、常见白炽灯的类型以及白炽灯灯丝发光时的温度等基础知识点，准确对应每个空的内容即可。
【解析】1. 白炽灯工作时，电流通过灯丝产生热量，使灯丝温度升高至发光，利用的是电流的热效应；2. 常见的白炽灯分为螺口灯泡和卡口灯泡两种；3. 灯丝发光时呈白炽状态，温度高达2000℃以上。
【答案】热 螺口 卡口 2 000
【知识点】电流的热效应 白炽灯的类型 灯丝温度
【点评】本题为识记类基础题，考查生活中常见白炽灯的物理常识，内容简单，侧重对基础知识点的记忆。
【难度系数】0.9

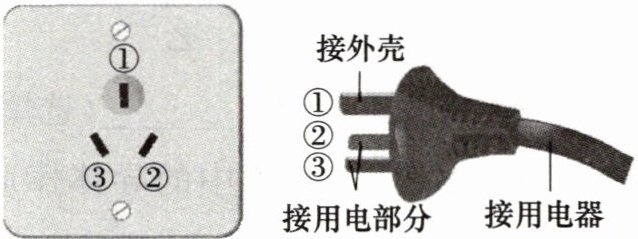

6. [安全教育·家用电器]如图是常见的三孔插座和三脚插头。

(1)标有“E”(图中未画出)的脚和用电器的相连，这样把三脚插头插入三孔插座的同时，用电器的金属外壳和地线连接起来，当人接触用电器带电的金属外壳时，电流会通过（选填“导线”或“人体”）流到大地，避免触电事故的发生。
(2)三脚插头上标有①的脚比标有②③的脚稍长一点，这样设计的好处是当三脚插头插入三孔插座时，（选填“金属外壳”或“用电器”）先和连接后，（选填“金属外壳”或“用电器”）再连入电路；拔出插座时，（选填“金属外壳”或“用电器”）先和电源断开，（选填“金属外壳”或“用电器”）再和大地断开，确保用电安全。
易错突破 📝 P122T1

6.(1)金属外壳 导线 (2)金属外壳 大地 用电器 用电器 金属外壳

【分析】
本题考查三脚插头与三孔插座的安全用电知识，需结合安全用电的接地保护原理分析：(1)三脚插头的接地脚与用电器金属外壳相连，漏电时电流通过地线流入大地，避免人体触电；(2)长脚的设计是为了让金属外壳先接地，后连入电路，拔出时用电器先断开，金属外壳后断开，全程保障用电安全。
【解析】
(1) 三脚插头中标有“E”的脚为接地脚，与用电器的金属外壳相连；当用电器漏电时，电流会通过地线（导线）流入大地，而非通过人体，从而避免触电事故，因此第一空填金属外壳，第二空填导线。
(2) 三脚插头的①脚稍长，插入插座时，金属外壳先与大地连接，之后用电器再连入电路；拔出插座时，用电器先与电源断开，金属外壳再与大地断开，确保插拔过程中金属外壳始终与大地相连，防止触电，故依次填金属外壳、大地、用电器、用电器、金属外壳。
【答案】
(1)金属外壳；导线 (2)金属外壳；大地；用电器；用电器；金属外壳
【知识点】
安全用电；三孔插座与三脚插头
【点评】
本题结合生活中的家用电器插头插座考查安全用电常识，贴近生活实际，是基础的安全用电考点，需理解接地保护的核心原理。
【难度系数】
0.6
