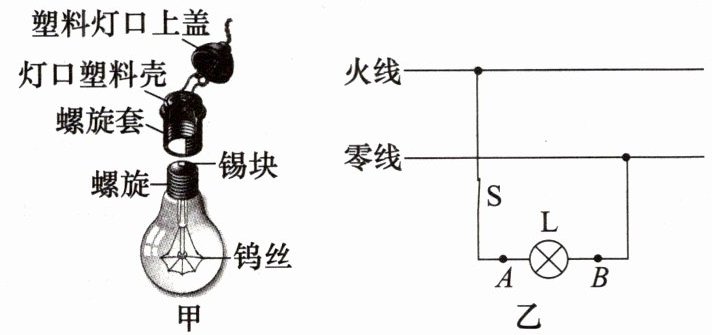

7.[教材图18-1-7改编]小明对如图甲所示的白炽灯和灯口进行了仔细观察后发现:灯口外壳和灯口上盖都是由塑料制成的,是由于塑料是
绝缘
体;将此白炽灯接入如图乙所示的电路中,开关S闭合后,若白炽灯的灯丝突然断了,当正确使用测电笔接触A点时,测电笔氖管发光
,接触B点时,测电笔氖管不发光
(后两空均选填“发光”或“不发光”)。答案
7.绝缘 发光 不发光
解析
【分析】
首先，塑料的导电性能差，属于绝缘体，灯口用塑料是利用其绝缘性防止触电。接着分析电路：开关接在火线上，A点在开关与灯泡之间，开关闭合、灯丝断开时，A点仍与火线连通；B点接零线，灯丝断开后B点无法连到火线。测电笔接触火线时氖管发光，接触零线或与火线断开的点时不发光，据此判断两点的情况。
【解析】
1. 塑料不容易导电，是绝缘体，所以灯口外壳和上盖用塑料制成，利用其绝缘性。
2. 开关S闭合、灯丝断了时：A点通过开关与火线相连，测电笔接触A点，氖管发光；B点与零线相连，且灯丝断开后B点未与火线连通，测电笔接触B点，氖管不发光。
【答案】
绝缘 发光 不发光
【知识点】
绝缘体、家庭电路连接、测电笔使用
【点评】
本题结合生活中的白炽灯和家庭电路，考查绝缘体的特性及测电笔的使用，属于基础知识点的应用，需掌握家庭电路的接线规则和测电笔的工作原理。
【难度系数】
0.6
首先，塑料的导电性能差，属于绝缘体，灯口用塑料是利用其绝缘性防止触电。接着分析电路：开关接在火线上，A点在开关与灯泡之间，开关闭合、灯丝断开时，A点仍与火线连通；B点接零线，灯丝断开后B点无法连到火线。测电笔接触火线时氖管发光，接触零线或与火线断开的点时不发光，据此判断两点的情况。
【解析】
1. 塑料不容易导电，是绝缘体，所以灯口外壳和上盖用塑料制成，利用其绝缘性。
2. 开关S闭合、灯丝断了时：A点通过开关与火线相连，测电笔接触A点，氖管发光；B点与零线相连，且灯丝断开后B点未与火线连通，测电笔接触B点，氖管不发光。
【答案】
绝缘 发光 不发光
【知识点】
绝缘体、家庭电路连接、测电笔使用
【点评】
本题结合生活中的白炽灯和家庭电路，考查绝缘体的特性及测电笔的使用，属于基础知识点的应用，需掌握家庭电路的接线规则和测电笔的工作原理。
【难度系数】
0.6

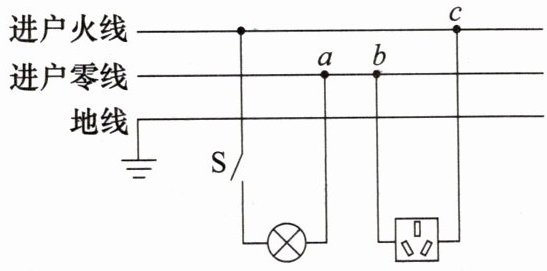

8. [2025·达州中考]如图是小超家部分电路示意图。闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用测电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是
（
A.灯泡短路
B.进户火线开路
C.进户零线开路
D.三孔插座短路
（
C
）A.灯泡短路
B.进户火线开路
C.进户零线开路
D.三孔插座短路
答案
8.C
解析
【分析】
要判断家庭电路故障，需结合测电笔的工作原理（氖管发光说明接触点与火线连通）、电路通路特点及空气开关的作用分析：正常情况下，测电笔接触火线氖管发光，接触零线氖管不发光；若电路短路，空气开关会跳闸。题目中空气开关未跳闸，说明无短路故障；测电笔检测a、b、c三点均发光，说明这三点都与火线连通，据此逐一排除错误选项，确定故障类型。
【解析】
1. 排除短路故障：若灯泡短路或三孔插座短路，会导致电路电流过大，空气开关跳闸，题目明确空气开关未跳闸，故排除A、D选项。
2. 排除进户火线开路：若进户火线开路，c点（火线）无法与火线连通，测电笔检测c点时氖管不会发光，与题目中“c点氖管发光”矛盾，排除B选项。
3. 分析进户零线开路：进户零线开路后，零线侧的a、b点通过灯泡、插座等用电器与火线连通，因此测电笔检测a、b点时氖管发光；此时灯泡所在电路因零线断开无法形成通路，灯泡熄灭，符合题目现象，故C选项正确。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，核心是理解测电笔的工作原理，结合空气开关状态排除短路故障，需理清零线开路时电路的连通情况，是中考常见题型。
【难度系数】
0.5
要判断家庭电路故障，需结合测电笔的工作原理（氖管发光说明接触点与火线连通）、电路通路特点及空气开关的作用分析：正常情况下，测电笔接触火线氖管发光，接触零线氖管不发光；若电路短路，空气开关会跳闸。题目中空气开关未跳闸，说明无短路故障；测电笔检测a、b、c三点均发光，说明这三点都与火线连通，据此逐一排除错误选项，确定故障类型。
【解析】
1. 排除短路故障：若灯泡短路或三孔插座短路，会导致电路电流过大，空气开关跳闸，题目明确空气开关未跳闸，故排除A、D选项。
2. 排除进户火线开路：若进户火线开路，c点（火线）无法与火线连通，测电笔检测c点时氖管不会发光，与题目中“c点氖管发光”矛盾，排除B选项。
3. 分析进户零线开路：进户零线开路后，零线侧的a、b点通过灯泡、插座等用电器与火线连通，因此测电笔检测a、b点时氖管发光；此时灯泡所在电路因零线断开无法形成通路，灯泡熄灭，符合题目现象，故C选项正确。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，核心是理解测电笔的工作原理，结合空气开关状态排除短路故障，需理清零线开路时电路的连通情况，是中考常见题型。
【难度系数】
0.5

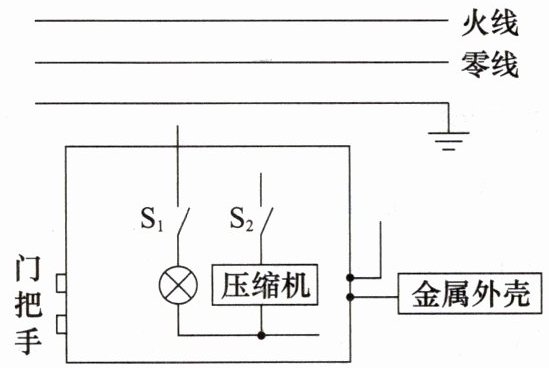

9.[物理学与日常生活]小明观察家中电冰箱的工作情况。当他打开或关闭冰箱门时，冰箱内的灯会亮或熄灭，但不会影响压缩机的工作，请你根据描述和生活经验，完成图中的电路连接。
易错突破 P122T4
易错突破 P122T4
答案

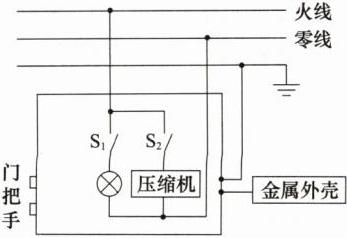

9.如图所示
解析
【分析】
要完成该电路连接，需明确：冰箱内的灯和压缩机工作互不影响，因此二者为并联关系；家庭电路中开关应接在火线上，保证断开开关时用电器不带电，金属外壳需接地防止漏电触电。解题思路：先确定并联的用电器，再将开关分别接在火线上控制对应用电器，用电器另一端接零线，金属外壳接地线。
【解析】
1. 灯与压缩机工作互不影响，故二者并联；
2. 开关S₁控制灯，接在火线上，S₁另一端连接灯泡，灯泡另一端接零线；
3. 开关S₂控制压缩机，接在火线上，S₂另一端连接压缩机，压缩机另一端接零线；
4. 电冰箱金属外壳接地线，保障用电安全。
【答案】
【知识点】
家庭电路连接、并联电路、安全用电
【点评】
本题结合电冰箱实际工作场景，考查家庭电路的连接规则，需掌握用电器并联、开关接火线、金属外壳接地等要点，体现物理知识与生活的紧密结合。
【难度系数】
0.6
要完成该电路连接，需明确：冰箱内的灯和压缩机工作互不影响，因此二者为并联关系；家庭电路中开关应接在火线上，保证断开开关时用电器不带电，金属外壳需接地防止漏电触电。解题思路：先确定并联的用电器，再将开关分别接在火线上控制对应用电器，用电器另一端接零线，金属外壳接地线。
【解析】
1. 灯与压缩机工作互不影响，故二者并联；
2. 开关S₁控制灯，接在火线上，S₁另一端连接灯泡，灯泡另一端接零线；
3. 开关S₂控制压缩机，接在火线上，S₂另一端连接压缩机，压缩机另一端接零线；
4. 电冰箱金属外壳接地线，保障用电安全。
【答案】
【知识点】
家庭电路连接、并联电路、安全用电
【点评】
本题结合电冰箱实际工作场景，考查家庭电路的连接规则，需掌握用电器并联、开关接火线、金属外壳接地等要点，体现物理知识与生活的紧密结合。
【难度系数】
0.6

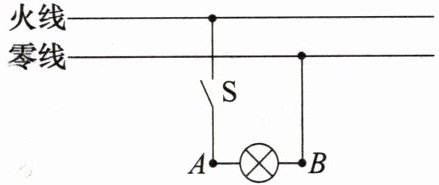

10.(1)测电笔中有一个高阻值的电阻，这样可使测电笔测家庭电路(家庭电路的电压为220 V)的火线时，加在人体身上的电压在安全电压(不高于36 V)范围内。如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿测电笔测试B点，测电笔使用方法正确，人体电阻约为3 600 Ω，测电笔的氖管
(2)为了保证此人在使用测电笔测家庭电路的火线时能安全使用，请计算出测电笔的内部电阻最小应为多少？
不会
(选填“会”或“不会”)发光，此时通过人体的电流是0
A。(2)为了保证此人在使用测电笔测家庭电路的火线时能安全使用，请计算出测电笔的内部电阻最小应为多少？
答案
10.(1)不会 0 (2)18 400 Ω
解析
【分析】
第(1)问：闭合开关后，B点与零线相连，测电笔测零线时，零线和大地间无电压，据此判断氖管是否发光及电流情况；第(2)问：测火线时，测电笔内部电阻与人体电阻串联，总电压为220V，需保证人体电压不超过安全电压36V，结合串联电路规律和欧姆定律计算测电笔的最小电阻。
【解析】
(1) 闭合开关S，电灯发光，B点连接的是零线，零线与大地之间的电压为0，因此用测电笔测试B点时，氖管不会发光；此时没有电流通过人体，故通过人体的电流是0A。
(2) 测家庭电路火线时，测电笔内部电阻$ R $与人体电阻$ R_{人}=3600\ \Omega $串联，总电压$ U=220\ V $，人体安全电压不高于36V。根据串联电路电压规律，测电笔两端电压$ U_{笔}=U - U_{人}=220\ V - 36\ V=184\ V $。串联电路电流处处相等，电路电流$ I=\frac{U_{人}}{R_{人}}=\frac{36\ V}{3600\ \Omega}=0.01\ A $，则测电笔的最小电阻$ R_{笔}=\frac{U_{笔}}{I}=\frac{184\ V}{0.01\ A}=18400\ \Omega $。
【答案】
(1) 不会；0 (2) $ 18400\ \Omega $
【知识点】
家庭电路、欧姆定律、串联电路电压规律
【点评】
本题结合测电笔的使用考查安全用电与欧姆定律的应用，需明确零线、火线的特点，以及串联电路的规律，属于基础应用类题目。
【难度系数】
0.5
第(1)问：闭合开关后，B点与零线相连，测电笔测零线时，零线和大地间无电压，据此判断氖管是否发光及电流情况；第(2)问：测火线时，测电笔内部电阻与人体电阻串联，总电压为220V，需保证人体电压不超过安全电压36V，结合串联电路规律和欧姆定律计算测电笔的最小电阻。
【解析】
(1) 闭合开关S，电灯发光，B点连接的是零线，零线与大地之间的电压为0，因此用测电笔测试B点时，氖管不会发光；此时没有电流通过人体，故通过人体的电流是0A。
(2) 测家庭电路火线时，测电笔内部电阻$ R $与人体电阻$ R_{人}=3600\ \Omega $串联，总电压$ U=220\ V $，人体安全电压不高于36V。根据串联电路电压规律，测电笔两端电压$ U_{笔}=U - U_{人}=220\ V - 36\ V=184\ V $。串联电路电流处处相等，电路电流$ I=\frac{U_{人}}{R_{人}}=\frac{36\ V}{3600\ \Omega}=0.01\ A $，则测电笔的最小电阻$ R_{笔}=\frac{U_{笔}}{I}=\frac{184\ V}{0.01\ A}=18400\ \Omega $。
【答案】
(1) 不会；0 (2) $ 18400\ \Omega $
【知识点】
家庭电路、欧姆定律、串联电路电压规律
【点评】
本题结合测电笔的使用考查安全用电与欧姆定律的应用，需明确零线、火线的特点，以及串联电路的规律，属于基础应用类题目。
【难度系数】
0.5
