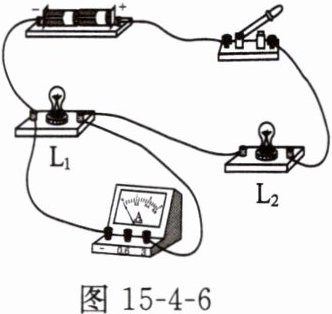

12. 图15-4-6是一位同学连接的电路。闭合开关后,下列对各元件状况的判断正确的是()。

A.灯$L_1$不亮
B.灯$L_2$不亮
C.电流表无示数
D.电池被烧坏

A

【解析】
由实物图可知，电流从电源正极流出，经开关、$L_2$、电流表回到电源负极，$L_1$被电流表短路，因此闭合开关后，$L_1$不亮，$L_2$发光，电流表有示数，电池不会被烧坏。故A正确，B、C、D错误。
【答案】
A
【知识点】
电路的三种状态；串并联电路识别
【点评】
本题考查电路故障分析，关键是识别电路连接方式，判断短路情况，明确短路对用电器的影响。
【难度系数】
0.6

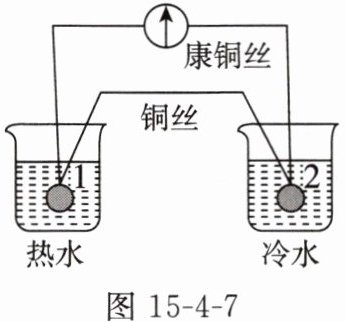

13. 如图15-4-7所示,两种不同的金属丝组成一个闭合回路,触头1置于热水杯中,触头2置于冷水杯中,此时回路中电流表指针就会发生偏转,这是温差电现象。此过程中能转化为能。

内　电

【解析】
当触头1置于热水杯、触头2置于冷水杯时，由于存在温度差，发生温差电现象，热水的内能转化为回路中的电能，使电流表指针偏转。
【答案】
内　电
【知识点】
温差电现象；能量转化
【点评】
本题考查温差电现象中的能量转化，需结合实验情境分析能量形式的变化，理解不同能量间的转化关系。
【难度系数】
0.7

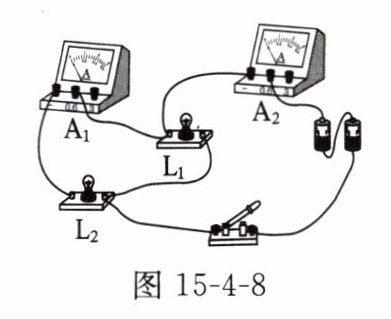

14. 关于如图15-4-8所示的电路有以下判断：$①L_1$和$L_2$两灯泡串联$,②L_1$和$L_2$两灯泡并联,③电流表$A_1$测通过灯泡$L_1$的电流,④电流表$A_2$测电路中的总电流。其中正确的有()。

A.①③
B.①④
C.②③
D.②④

D

分析电路连接方式，电流从电源正极流出，分为两条支路，一条经过灯泡$L_1$和电流表$A_1$，另一条经过灯泡$L_2$，然后两条支路汇合后经过电流表$A_2$回到电源负极。所以$L_1$和$L_2$两灯泡并联，故①错误，②正确；电流表$A_1$与$L_1$串联，测通过灯泡$L_1$的电流，③正确；电流表$A_2$在干路中，测电路中的总电流，④正确。综上，正确的有②③④，选项中只有D符合（②④）。
D

15. 有0～0.6A和0～3A两个测量范围的电流表,实验中选用了0～0.6A的测量范围,但在某一次测量中,实验者却读出了2.3A,实际电流的大小应为()。
A.0.43A
B.0.46A
C.0.7A
D.2.3A

B

电流表0～3A量程的分度值是0～0.6A量程分度值的5倍。当误用0～3A量程读数为2.3A时，实际电流为$2.3A÷5 = 0.46A$。
B

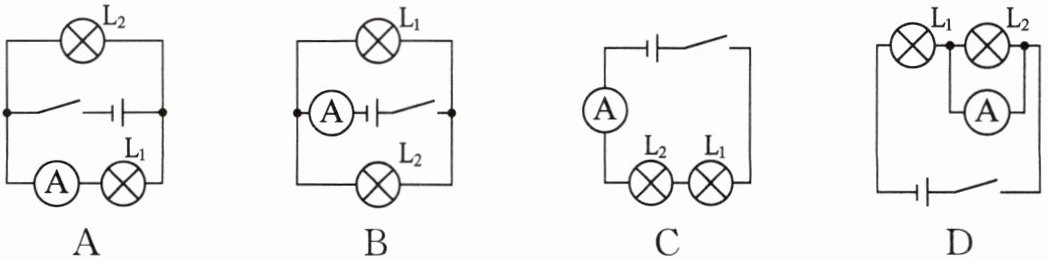

16. 下列电路中,闭合开关后,电流表能正确测量出通过灯泡$L_1$和$L_2$并联之后的干路电流的是()。

B

【解析】
逐一分析各选项：
选项A：电流表与$L_1$串联，仅测量通过$L_1$的电流，并非干路电流，不符合要求。
选项B：$L_1$与$L_2$并联，电流表接在干路中，且电流表正负接线柱连接正确，能准确测量并联电路的干路电流，符合要求。
选项C：$L_1$与$L_2$串联，电流表测量的是串联电路的电流，并非并联干路电流，不符合要求。
选项D：电流表与$L_2$并联，会造成$L_2$短路，同时可能损坏电流表和电源，接法错误，不符合要求。
综上，正确答案为B。
【答案】
B
【知识点】
电流表的使用、串并联电路识别
【点评】
本题考查电流表的正确使用及串并联电路的判断，需明确电流表要串联在被测电路中，且正负接线柱连接正确，同时能区分串并联电路的结构。
【难度系数】
0.6
