17. 图15-4-9是小明和同桌用电流表测量电流的电路图,请按要求回答：
(1)电流表使用前,应检查指针是否对准零刻度线,如有偏差,需要。
(2)在连接电路时,开关应处于状态；电流表应与用电器(选填“串联”或“并联”)在电路中。
(3)图中电流表测量的是通过(选填$“L_1”$或$“L_2”)$的电流,电流表右端导线应该连接电流表的(选填“正”或“负”)接线柱。
(4)若小明同学发现同桌读出的电流数据是自己的5倍,请指出同桌错误的原因：。

(1)调零
(2)断开　串联
(3)L　正
(4)选的是小测量范围，却按大测量范围读数

【解析】
(1) 电流表使用前，若指针未对准零刻度线，需进行调零操作。
(2) 连接电路时，为保护电路，开关应处于断开状态；根据电流表的使用规则，电流表应与用电器串联在电路中。
(3) 由电路图可知，电流表与$L_1$串联，因此测量的是通过$L_1$的电流；电流需从电流表的正接线柱流入，所以电流表右端导线应连接正接线柱。
(4) 电流表大小量程的读数倍数为5倍，因此同桌错误原因是选择了小测量范围，却按大测量范围读数。
【答案】
(1) 调零
(2) 断开；串联
(3) $L_1$；正
(4) 选的是小测量范围，却按大测量范围读数
【知识点】
电流表的使用、电路连接规范
【点评】
本题考查电流表的使用及电路连接的基础知识点，侧重对实验基本操作和规则的考查，属于基础题，需熟练掌握相关常识。
【难度系数】
0.8

18. 在用电流表测电流的实验中：

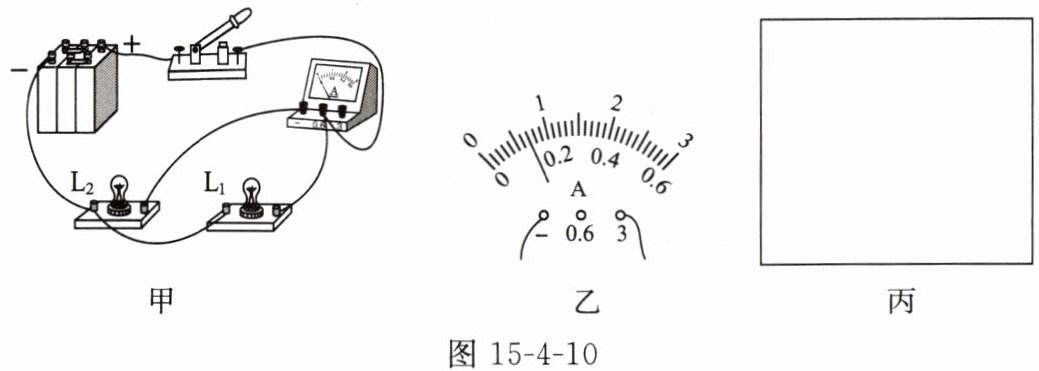

(1)连接的电路如图15-4-10甲所示,在图15-4-10丙的方框中画出对应的电路图。
(2)电流表测的是通过灯______的电流。闭合开关后,电流表的示数如图15-4-10乙所示,则通过该灯的电流是______A。
(3)若闭合开关后,两灯均亮,但电流表指针不发生偏转,那么原因是______。
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足

(1)如图

(2)L₂　0.7
(3)C

【解析】
(1) 分析图甲电路：电流从电源正极出发，经开关后分为两条支路，一条经电流表、$L_2$回到负极，另一条经$L_1$回到负极，两灯并联，电流表与$L_2$串联，据此画出电路图（如参考答案图）。
(2) 电流表与$L_2$串联，故测$L_2$的电流；电流表选0~3A量程，分度值0.1A，由图乙可知示数为0.7A。
(3) 对各选项分析：
A. 电流表内部断路，$L_2$支路断开，$L_2$不亮，不符合题意；
B. 开关接触不良，电路断路，两灯都不亮，不符合题意；
C. 电流表被短路，电流表无示数，$L_2$支路仍通路，两灯均亮，符合题意；
D. 电源供电不足，电流表指针会偏转，不符合题意。故选C。
【答案】
(1) 如图（对应参考答案中的电路图）
(2) $\boldsymbol{L_{2}}$；$\boldsymbol{0.7}$
(3) $\boldsymbol{C}$
【知识点】
电流表的使用、并联电路分析、电路故障判断
【点评】
本题结合实验考查电流表的使用、并联电路识别及电路故障分析，需掌握电路连接规律与电流表的读数、故障分析方法。
【难度系数】
0.6

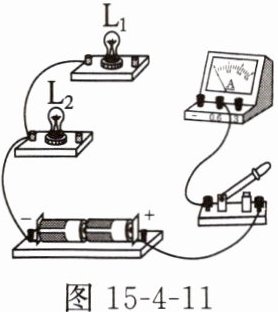

19. 请用笔画线代替导线按要求完成如图15-4-11所示的电路连接。要求：两灯并联,电流表测通过灯$L_1$的电流,开关控制整个电路,导线不能交叉。

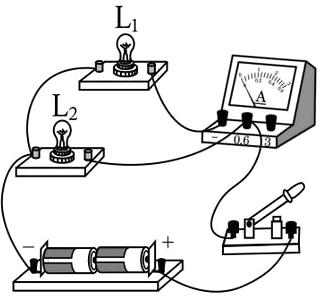

如图

【解析】
根据要求，两灯需并联，电流表与$L_1$串联以测量通过$L_1$的电流，开关位于干路控制整个电路。连接时：将电流表的负接线柱与$L_1$的左接线柱相连，再将$L_1$的右接线柱与$L_2$的右接线柱相连，确保导线不交叉，使电路符合要求。
【答案】
如图所示
【知识点】
并联电路连接、电流表的使用
【点评】
本题考查实物电路的连接，需明确串并联电路的特点及电流表的使用规则，连接时注意导线不能交叉，理清各元件的连接方式。
【难度系数】
0.6
