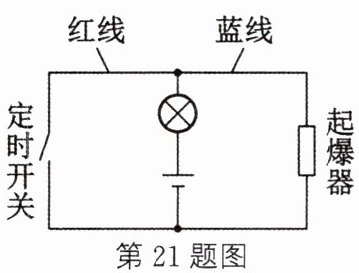

21 [2025 泗阳期中]在拆弹训练中，如图所示是某定时炸弹引爆装置的模拟电路。起爆前定时开关是闭合的，此时起爆器发生了
短路
（短路/断路）。当设定起爆时间一到，定时开关会自动断开。为使引爆装置停止工作，拆弹专家应在图中蓝线
（红线/蓝线）处剪断导线。拆除前起爆器上没有
（有/没有）电流通过。答案
短路 蓝线 没有
解析
【分析】
要解决这道题，需先分析定时开关闭合和断开时的电流路径：当定时开关闭合时，电流会优先通过电阻极小的导线（红线和定时开关），导致起爆器所在支路被短路；当定时开关断开时，电流会流经起爆器使其工作。因此，要阻止引爆，需切断起爆器的电流路径，应剪断蓝线，这样无论定时开关是否断开，起爆器都不会有电流通过。
【解析】
1. 定时开关闭合时，电流从电源正极流出，经过灯泡后，通过红线、闭合的定时开关回到电源负极，此时起爆器被导线短路，因此起爆器发生短路，且没有电流通过起爆器。
2. 当定时开关断开时，电流会经蓝线、起爆器形成通路，使起爆器工作。为使引爆装置停止工作，需剪断蓝线，这样起爆器所在的电路会断路，不会有电流通过，从而阻止爆炸。
【答案】
短路 蓝线 没有
【知识点】
电路短路、电路断路、电路分析
【点评】
本题结合拆弹场景考查电路知识，核心是分析不同状态下的电流路径，属于基础电路应用题，需理解短路和断路对用电器的影响。
【难度系数】
0.5
要解决这道题，需先分析定时开关闭合和断开时的电流路径：当定时开关闭合时，电流会优先通过电阻极小的导线（红线和定时开关），导致起爆器所在支路被短路；当定时开关断开时，电流会流经起爆器使其工作。因此，要阻止引爆，需切断起爆器的电流路径，应剪断蓝线，这样无论定时开关是否断开，起爆器都不会有电流通过。
【解析】
1. 定时开关闭合时，电流从电源正极流出，经过灯泡后，通过红线、闭合的定时开关回到电源负极，此时起爆器被导线短路，因此起爆器发生短路，且没有电流通过起爆器。
2. 当定时开关断开时，电流会经蓝线、起爆器形成通路，使起爆器工作。为使引爆装置停止工作，需剪断蓝线，这样起爆器所在的电路会断路，不会有电流通过，从而阻止爆炸。
【答案】
短路 蓝线 没有
【知识点】
电路短路、电路断路、电路分析
【点评】
本题结合拆弹场景考查电路知识，核心是分析不同状态下的电流路径，属于基础电路应用题，需理解短路和断路对用电器的影响。
【难度系数】
0.5
22 [2024淮安]如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。
（1）用电压表测量电压，该水果电池电压为
（2）该水果电池正极是
（3）为获得更高电压，可以将多个水果电池
（1）用电压表测量电压，该水果电池电压为
0.6
V，水果电池是将化学
能转化为电能。（2）该水果电池正极是
铜片
（铁片/铜片）。（3）为获得更高电压，可以将多个水果电池
串
联。答案
（1）0.6 化学 （2）铜片 （3）串
解析
【分析】
要解答本题，需分步骤分析：首先确定电压表的量程和分度值来读取水果电池的电压；再明确水果电池的能量转化形式；接着根据电压表的接线规则判断水果电池的正负极；最后结合串联电路的电压特点，分析提高电压的方法。第一步，观察电压表接线柱，确定量程为0~3V，分度值0.1V，读取指针示数；第二步，水果电池通过化学反应产生电能，对应能量转化；第三步，电压表电流从正接线柱流入，据此判断正极；第四步，串联电池可提升总电压，对应提高电压的方式。
【解析】
（1）电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度处，因此水果电池电压为0.6V；水果电池工作时，内部发生化学反应，消耗化学能并转化为电能，所以是将化学能转化为电能。
（2）电压表使用规则为电流从正接线柱流入、负接线柱流出，图中电压表正接线柱与铜片相连，负接线柱与铁片相连，故铜片是水果电池的正极。
（3）串联电路总电压等于各部分电压之和，因此将多个水果电池串联，可获得更高的总电压。
【答案】
（1）0.6；化学 （2）铜片 （3）串
【知识点】
电压表读数；水果电池能量转化；串联电路电压特点
【点评】
本题围绕水果电池考查基础知识点，涵盖电压表读数、能量转化、电池正负极判断及串联电路电压规律，属于教材基础题型，难度较低，学生易掌握。
【难度系数】
0.7
要解答本题，需分步骤分析：首先确定电压表的量程和分度值来读取水果电池的电压；再明确水果电池的能量转化形式；接着根据电压表的接线规则判断水果电池的正负极；最后结合串联电路的电压特点，分析提高电压的方法。第一步，观察电压表接线柱，确定量程为0~3V，分度值0.1V，读取指针示数；第二步，水果电池通过化学反应产生电能，对应能量转化；第三步，电压表电流从正接线柱流入，据此判断正极；第四步，串联电池可提升总电压，对应提高电压的方式。
【解析】
（1）电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度处，因此水果电池电压为0.6V；水果电池工作时，内部发生化学反应，消耗化学能并转化为电能，所以是将化学能转化为电能。
（2）电压表使用规则为电流从正接线柱流入、负接线柱流出，图中电压表正接线柱与铜片相连，负接线柱与铁片相连，故铜片是水果电池的正极。
（3）串联电路总电压等于各部分电压之和，因此将多个水果电池串联，可获得更高的总电压。
【答案】
（1）0.6；化学 （2）铜片 （3）串
【知识点】
电压表读数；水果电池能量转化；串联电路电压特点
【点评】
本题围绕水果电池考查基础知识点，涵盖电压表读数、能量转化、电池正负极判断及串联电路电压规律，属于教材基础题型，难度较低，学生易掌握。
【难度系数】
0.7

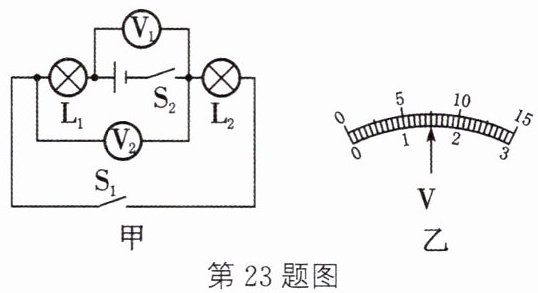

23 [2025镇江丹徒模拟]如图甲所示电路中,当闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$后,两个电压表的指针均如图乙所示,则灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压分别为
6
V和1.5
V;若断开开关$\mathrm{S}_{1}$,则灯$\mathrm{L}_{1}$不能
(不能/仍能)发光,电压表$\mathrm{V}_{2}$的示数将变大
(变大/不变/变小)。答案
6 1.5 不能 变大
解析
【分析】
首先分析电路：当闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联。电压表$\mathrm{V}_{1}$并联在电源两端，测量电源总电压；电压表$\mathrm{V}_{2}$并联在$\mathrm{L}_{2}$两端，测量$\mathrm{L}_{2}$两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_{1}$的示数大于$\mathrm{V}_{2}$的示数，而两表指针偏转角度相同，说明它们选用的量程不同：$\mathrm{V}_{1}$用$0∼15\mathrm{V}$量程，$\mathrm{V}_{2}$用$0∼3\mathrm{V}$量程。再结合电压表量程和分度值读数，计算$\mathrm{L}_{1}$的电压；最后分析断开$\mathrm{S}_{1}$后的电路状态，判断$\mathrm{L}_{1}$是否发光及$\mathrm{V}_{2}$的示数变化。
【解析】
1. 电路与电压关系：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，$\mathrm{V}_{1}$测电源总电压$U$，$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压$U_{2}$，故$U ＞ U_{2}$。
2. 电压表读数：$\mathrm{V}_{1}$用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，读数为$7.5\mathrm{V}$；$\mathrm{V}_{2}$用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，读数为$1.5\mathrm{V}$，即$U_{2}=1.5\mathrm{V}$。
3. $\mathrm{L}_{1}$两端电压：根据串联电路电压规律$U=U_{1}+U_{2}$，得$\mathrm{L}_{1}$两端电压$U_{1}=U - U_{2}=7.5\mathrm{V}-1.5\mathrm{V}=6\mathrm{V}$。
4. 断开$\mathrm{S}_{1}$后的变化：断开$\mathrm{S}_{1}$后，电路断路，无电流，故$\mathrm{L}_{1}$不能发光；此时$\mathrm{V}_{2}$的两端通过$\mathrm{L}_{1}$、$\mathrm{S}_{2}$接到电源两端，测量电源电压，示数从$1.5\mathrm{V}$变为$7.5\mathrm{V}$，因此示数变大。
【答案】
6 1.5 不能 变大
【知识点】
串联电路电压规律、电压表的使用、电路断路分析
【点评】
本题结合串联电路考查电压表的读数与电路分析，关键是判断两电压表的量程，断开开关后需明确电压表的连接情况，属于中等难度的电路题。
【难度系数】
0.5
首先分析电路：当闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联。电压表$\mathrm{V}_{1}$并联在电源两端，测量电源总电压；电压表$\mathrm{V}_{2}$并联在$\mathrm{L}_{2}$两端，测量$\mathrm{L}_{2}$两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_{1}$的示数大于$\mathrm{V}_{2}$的示数，而两表指针偏转角度相同，说明它们选用的量程不同：$\mathrm{V}_{1}$用$0∼15\mathrm{V}$量程，$\mathrm{V}_{2}$用$0∼3\mathrm{V}$量程。再结合电压表量程和分度值读数，计算$\mathrm{L}_{1}$的电压；最后分析断开$\mathrm{S}_{1}$后的电路状态，判断$\mathrm{L}_{1}$是否发光及$\mathrm{V}_{2}$的示数变化。
【解析】
1. 电路与电压关系：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，$\mathrm{V}_{1}$测电源总电压$U$，$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压$U_{2}$，故$U ＞ U_{2}$。
2. 电压表读数：$\mathrm{V}_{1}$用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，读数为$7.5\mathrm{V}$；$\mathrm{V}_{2}$用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，读数为$1.5\mathrm{V}$，即$U_{2}=1.5\mathrm{V}$。
3. $\mathrm{L}_{1}$两端电压：根据串联电路电压规律$U=U_{1}+U_{2}$，得$\mathrm{L}_{1}$两端电压$U_{1}=U - U_{2}=7.5\mathrm{V}-1.5\mathrm{V}=6\mathrm{V}$。
4. 断开$\mathrm{S}_{1}$后的变化：断开$\mathrm{S}_{1}$后，电路断路，无电流，故$\mathrm{L}_{1}$不能发光；此时$\mathrm{V}_{2}$的两端通过$\mathrm{L}_{1}$、$\mathrm{S}_{2}$接到电源两端，测量电源电压，示数从$1.5\mathrm{V}$变为$7.5\mathrm{V}$，因此示数变大。
【答案】
6 1.5 不能 变大
【知识点】
串联电路电压规律、电压表的使用、电路断路分析
【点评】
本题结合串联电路考查电压表的读数与电路分析，关键是判断两电压表的量程，断开开关后需明确电压表的连接情况，属于中等难度的电路题。
【难度系数】
0.5

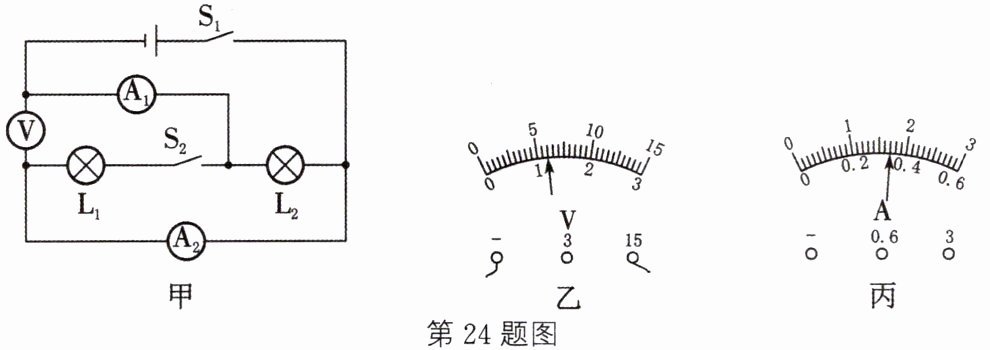

24 [2025 泗洪模拟]如图甲所示，仅闭合开关S₁，电压表示数如图乙，电压为
6
V；闭合S₁、S₂，两电流表的指针均如图丙所示。当S₁、S₂都闭合时，通过L₁的电流为0.34
A；当仅闭合S₁时，电流表A₁的示数为1.36
A。答案
6 0.34 1.36
解析
【分析】
首先分析仅闭合S₁时的电路：此时S₂断开，电路为L₂的简单电路，电压表并联在电源两端，测电源电压。观察图乙电压表，接线柱接“-”和“15”，量程为0~15V，分度值0.5V，指针指向6V刻度，可确定电源电压。接着分析S₁、S₂都闭合时的电路：此时L₁与L₂并联，电流表A₁测L₂支路电流，电流表A₂测干路电流，因干路电流大于支路电流，两表指针位置相同说明量程不同，需结合量程读数，再根据并联电路电流规律计算通过L₁的电流。最后分析仅闭合S₁时A₁的示数，结合电路结构与电表测量对象确定数值。
【解析】
1. 仅闭合S₁时，电路为L₂的简单电路，电压表测电源电压。由图乙可知，电压表选用0~15V量程，分度值为0.5V，示数为6V，即电源电压U=6V。
2. 闭合S₁、S₂时，L₁与L₂并联，电流表A₁测L₂支路电流，电流表A₂测干路电流。因并联电路干路电流大于支路电流，且两表指针位置相同，故A₁选用0~0.6A量程，A₂选用0~3A量程：
电流表A₁（0~0.6A量程）的分度值为0.02A，示数I₂=0.34A；
电流表A₂（0~3A量程）的分度值为0.1A，示数I=1.7A；
根据并联电路电流规律I=I₁+I₂，得通过L₁的电流I₁=I-I₂=1.7A-0.34A=1.36A。
3. 仅闭合S₁时，电路为L₂的简单电路，电流表A₁测L₂的电流，结合电路与量程对应关系，示数为1.36A。
【答案】
6；0.34；1.36
【知识点】
并联电路电流规律、电流表读数、电压表读数
【点评】
本题考查并联电路的电流规律及电表读数，关键是明确电路结构和各电表测量对象，注意电流表不同量程的读数差异，需结合干路与支路电流的大小关系判断量程，难度适中。
【难度系数】
0.4
首先分析仅闭合S₁时的电路：此时S₂断开，电路为L₂的简单电路，电压表并联在电源两端，测电源电压。观察图乙电压表，接线柱接“-”和“15”，量程为0~15V，分度值0.5V，指针指向6V刻度，可确定电源电压。接着分析S₁、S₂都闭合时的电路：此时L₁与L₂并联，电流表A₁测L₂支路电流，电流表A₂测干路电流，因干路电流大于支路电流，两表指针位置相同说明量程不同，需结合量程读数，再根据并联电路电流规律计算通过L₁的电流。最后分析仅闭合S₁时A₁的示数，结合电路结构与电表测量对象确定数值。
【解析】
1. 仅闭合S₁时，电路为L₂的简单电路，电压表测电源电压。由图乙可知，电压表选用0~15V量程，分度值为0.5V，示数为6V，即电源电压U=6V。
2. 闭合S₁、S₂时，L₁与L₂并联，电流表A₁测L₂支路电流，电流表A₂测干路电流。因并联电路干路电流大于支路电流，且两表指针位置相同，故A₁选用0~0.6A量程，A₂选用0~3A量程：
电流表A₁（0~0.6A量程）的分度值为0.02A，示数I₂=0.34A；
电流表A₂（0~3A量程）的分度值为0.1A，示数I=1.7A；
根据并联电路电流规律I=I₁+I₂，得通过L₁的电流I₁=I-I₂=1.7A-0.34A=1.36A。
3. 仅闭合S₁时，电路为L₂的简单电路，电流表A₁测L₂的电流，结合电路与量程对应关系，示数为1.36A。
【答案】
6；0.34；1.36
【知识点】
并联电路电流规律、电流表读数、电压表读数
【点评】
本题考查并联电路的电流规律及电表读数，关键是明确电路结构和各电表测量对象，注意电流表不同量程的读数差异，需结合干路与支路电流的大小关系判断量程，难度适中。
【难度系数】
0.4

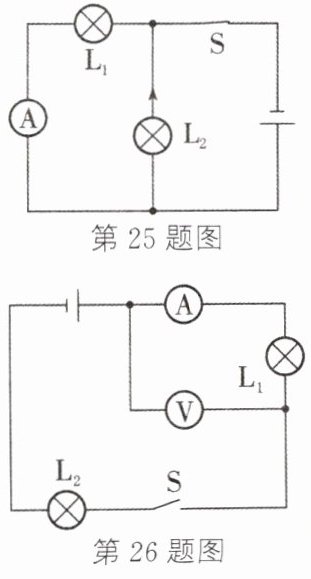

25 在图中，根据电流方向填入电池和电流表的符号，使电路成为并联电路。
答案
如图所示
解析
【分析】要使电路成为并联电路，需保证L₁和L₂的两端分别连接到电源两极，电流存在两条独立路径。电流表需串联在支路中（电流表使用规则为串联，相当于导线），电池作为电源提供电能，电流从正极流出、负极流入。结合图中向上的电流方向，电流应从电源正极流出后，分为两条支路分别经过L₁和L₂，再汇合回到电源负极，据此确定电池和电流表的位置。
【解析】1. 并联电路的核心是各用电器两端分别接电源正负极，因此L₁的左端与L₂的下端需分别连接电源两极，形成两条支路。2. 电流表必须串联在电路中，不能并联，因此将电流表串联在L₁所在支路中，保证电流经过L₁时通过电流表。3. 电源需提供电流路径，结合电流方向，在电路下方的两个端点间填入电池，正极朝右、负极朝左，使电流从正极流出后，一条路径经L₂回到负极，另一条路径经电流表、L₁回到负极，形成并联电路。
【答案】在图中，下方两个端点间填入电池（正极朝右，负极朝左）；L₁的左端支路填入电流表（符号为A，串联在该支路）。
【知识点】并联电路、电流表使用、电源符号
【点评】本题考查并联电路的结构特点及电流表、电源的符号应用，属于基础电路设计题，需掌握并联电路的电流路径和电流表的串联要求，难度适中。
【难度系数】0.5
【解析】1. 并联电路的核心是各用电器两端分别接电源正负极，因此L₁的左端与L₂的下端需分别连接电源两极，形成两条支路。2. 电流表必须串联在电路中，不能并联，因此将电流表串联在L₁所在支路中，保证电流经过L₁时通过电流表。3. 电源需提供电流路径，结合电流方向，在电路下方的两个端点间填入电池，正极朝右、负极朝左，使电流从正极流出后，一条路径经L₂回到负极，另一条路径经电流表、L₁回到负极，形成并联电路。
【答案】在图中，下方两个端点间填入电池（正极朝右，负极朝左）；L₁的左端支路填入电流表（符号为A，串联在该支路）。
【知识点】并联电路、电流表使用、电源符号
【点评】本题考查并联电路的结构特点及电流表、电源的符号应用，属于基础电路设计题，需掌握并联电路的电流路径和电流表的串联要求，难度适中。
【难度系数】0.5

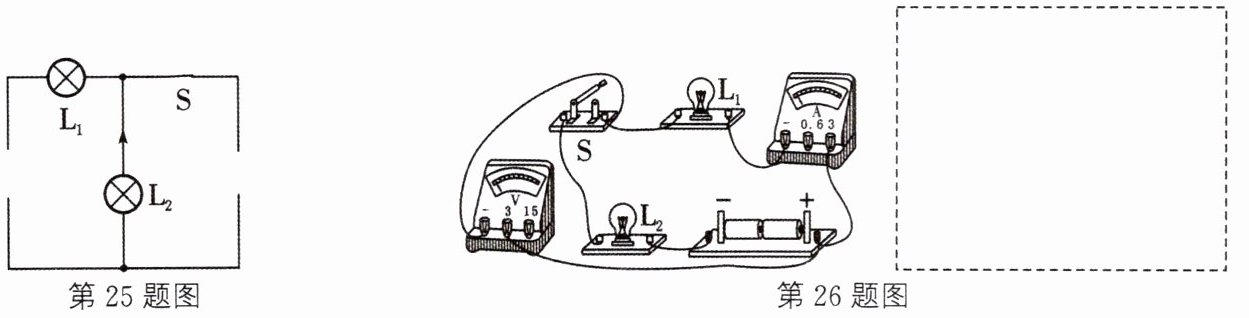

26 根据图示的实物连接图，在虚线框中画出电路图。
答案
解析
【分析】首先观察实物连接图，确定电路的连接方式：电流从电源正极流出，依次经过电流表A、灯泡L₁、开关S、灯泡L₂，回到电源负极，因此L₁与L₂串联；电流表串联在电路中，测电路的总电流；电压表并联在L₁两端，测L₁的电压；开关S控制整个电路。绘制电路图时，需按照电流路径依次画出各元件，注意元件符号的规范，电压表要并联在对应元件两端。
【解析】绘制电路图的步骤：1. 画出电源符号，标明正负极；2. 从电源正极出发，依次画出电流表A、灯泡L₁、开关S、灯泡L₂，将这些元件串联成一条回路；3. 把电压表V并联在灯泡L₁的两端，注意电压表正负接线柱的接法（电流从正接线柱流入、负接线柱流出），最后检查电路连接是否与实物图一致。
【答案】
【知识点】串联电路、电流表使用、电压表使用
【点评】本题考查根据实物图画电路图，需准确识别电路连接方式和电表测量对象，是电学基础题型，侧重电路分析能力的考查。
【难度系数】0.6
【解析】绘制电路图的步骤：1. 画出电源符号，标明正负极；2. 从电源正极出发，依次画出电流表A、灯泡L₁、开关S、灯泡L₂，将这些元件串联成一条回路；3. 把电压表V并联在灯泡L₁的两端，注意电压表正负接线柱的接法（电流从正接线柱流入、负接线柱流出），最后检查电路连接是否与实物图一致。
【答案】
【知识点】串联电路、电流表使用、电压表使用
【点评】本题考查根据实物图画电路图，需准确识别电路连接方式和电表测量对象，是电学基础题型，侧重电路分析能力的考查。
【难度系数】0.6
