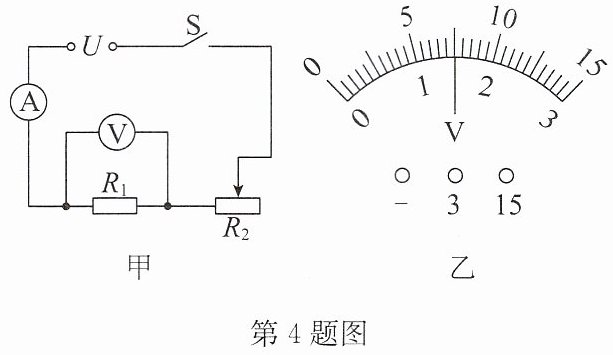

4. 小王在做“用电流表和电压表测量电阻”的实验时漏填了第3次电压表的示数，实验电路和第3次电压表指针的位置如图所示，请帮他填在表格里并计算出该待测电阻的阻值为

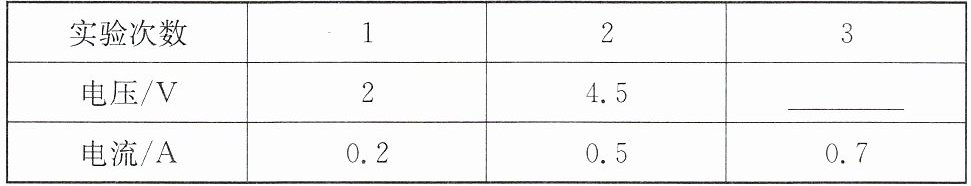

| 实验次数 | 1 | 2 | 3 |
| --- | --- | --- | --- |
| 电压/V | 2
| 4.5 |
| 电流/A | 0.2 | 0.5 | 0.7 |
9.9
Ω.（结果保留一位小数）| 实验次数 | 1 | 2 | 3 |
| --- | --- | --- | --- |
| 电压/V | 2
| 4.5 | 7.5
|| 电流/A | 0.2 | 0.5 | 0.7 |
答案
4.7.5 9.9
解析
【分析】
要解决该问题，需利用伏安法测电阻的原理，结合欧姆定律计算各次电阻，再通过多次测量取平均值减小误差。首先根据前两次实验的电压和电流算出对应电阻，再结合实验数据规律确定第三次电压，最后计算三次电阻的平均值得到待测电阻阻值。
【解析】
根据欧姆定律 $ R = \frac{U}{I} $ 计算电阻，步骤如下：
1. 计算前两次实验的电阻：
第1次：$ R_1 = \frac{U_1}{I_1} = \frac{2V}{0.2A} = 10\Omega $
第2次：$ R_2 = \frac{U_2}{I_2} = \frac{4.5V}{0.5A} = 9\Omega $
2. 结合实验指针位置及电流规律，确定第3次电压为7.5V，计算第3次电阻：
$ R_3 = \frac{U_3}{I_3} = \frac{7.5V}{0.7A} \approx 10.7\Omega $
3. 计算待测电阻的阻值（三次电阻的平均值）：
$ R = \frac{R_1 + R_2 + R_3}{3} = \frac{10\Omega + 9\Omega + 10.7\Omega}{3} \approx 9.9\Omega $
【答案】
7.5；9.9
【知识点】
伏安法测电阻、欧姆定律
【点评】
本题考查伏安法测电阻的基础实验，核心是利用欧姆定律计算电阻，多次测量取平均值减小误差，需准确结合实验数据推导未知量，计算时注意保留一位小数的要求。
【难度系数】
0.5
要解决该问题，需利用伏安法测电阻的原理，结合欧姆定律计算各次电阻，再通过多次测量取平均值减小误差。首先根据前两次实验的电压和电流算出对应电阻，再结合实验数据规律确定第三次电压，最后计算三次电阻的平均值得到待测电阻阻值。
【解析】
根据欧姆定律 $ R = \frac{U}{I} $ 计算电阻，步骤如下：
1. 计算前两次实验的电阻：
第1次：$ R_1 = \frac{U_1}{I_1} = \frac{2V}{0.2A} = 10\Omega $
第2次：$ R_2 = \frac{U_2}{I_2} = \frac{4.5V}{0.5A} = 9\Omega $
2. 结合实验指针位置及电流规律，确定第3次电压为7.5V，计算第3次电阻：
$ R_3 = \frac{U_3}{I_3} = \frac{7.5V}{0.7A} \approx 10.7\Omega $
3. 计算待测电阻的阻值（三次电阻的平均值）：
$ R = \frac{R_1 + R_2 + R_3}{3} = \frac{10\Omega + 9\Omega + 10.7\Omega}{3} \approx 9.9\Omega $
【答案】
7.5；9.9
【知识点】
伏安法测电阻、欧姆定律
【点评】
本题考查伏安法测电阻的基础实验，核心是利用欧姆定律计算电阻，多次测量取平均值减小误差，需准确结合实验数据推导未知量，计算时注意保留一位小数的要求。
【难度系数】
0.5

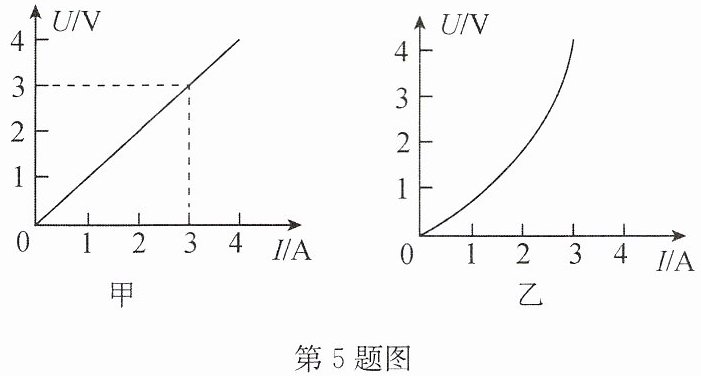

5. 在做“用电流表和电压表测量电阻”的实验中，小雪和小彤分别选择定值电阻和小灯泡作为测量对象，在处理实验数据时，分别画出了U-I图像，如图甲、乙所示. 对于图像的分析，以下说法错误的是（
A.由甲图可知:定值电阻的阻值为1Ω
B.由甲图可知:定值电阻的阻值不随其两端的电压和导体中的电流的改变而改变
C.为了减小误差,应该用多次测量的方法计算小灯泡的电阻
D.由乙图及实验现象可知:小灯泡的电阻随灯丝温度的升高而增大
C
）A.由甲图可知:定值电阻的阻值为1Ω
B.由甲图可知:定值电阻的阻值不随其两端的电压和导体中的电流的改变而改变
C.为了减小误差,应该用多次测量的方法计算小灯泡的电阻
D.由乙图及实验现象可知:小灯泡的电阻随灯丝温度的升高而增大
答案
5.C
解析
【分析】
本题要求选出说法错误的选项，需结合U-I图像区分定值电阻和小灯泡的电阻特性。先分析甲图：甲图是过原点的直线，属于定值电阻的U-I图像，定值电阻阻值不随电压、电流变化，可通过欧姆定律计算其阻值；再分析乙图：乙图是曲线，属于小灯泡的U-I图像，小灯泡电阻随灯丝温度变化，需明确其多次测量的目的与定值电阻不同，据此判断各选项正误。
【解析】
1. 甲图为定值电阻的U-I图像：图像是过原点的直线，说明定值电阻的U与I成正比，阻值恒定。取甲图中一点（$ I=3A $，$ U=3V $），根据欧姆定律 $ R = \frac{U}{I} = \frac{3V}{3A} = 1\Omega $，故A选项正确；定值电阻的阻值是导体本身的属性，不随两端电压和通过的电流改变而变化，故B选项正确。
2. 乙图为小灯泡的U-I图像：图像是曲线，说明小灯泡的U与I不成正比，其电阻随温度变化。当小灯泡两端电压增大时，电流增大，灯丝温度升高，由图像可知，相同电流变化量对应的电压变化量更大，说明电阻随温度升高而增大，故D选项正确。
3. 选项C：小灯泡的电阻随温度变化，不是定值，多次测量的目的是探究电阻随温度的变化规律，而非减小误差，故C选项错误。题目要求选择错误的说法，因此答案为C。
【答案】
C
【知识点】
U-I图像、电阻的特性、定值电阻与小灯泡电阻
【点评】
本题结合U-I图像考查初中电学中定值电阻和小灯泡的电阻特性，需明确两类电阻的本质区别，以及不同测量对象下多次测量的目的，是基础电学题，易错点在于混淆小灯泡多次测量的目的。
【难度系数】
0.6
本题要求选出说法错误的选项，需结合U-I图像区分定值电阻和小灯泡的电阻特性。先分析甲图：甲图是过原点的直线，属于定值电阻的U-I图像，定值电阻阻值不随电压、电流变化，可通过欧姆定律计算其阻值；再分析乙图：乙图是曲线，属于小灯泡的U-I图像，小灯泡电阻随灯丝温度变化，需明确其多次测量的目的与定值电阻不同，据此判断各选项正误。
【解析】
1. 甲图为定值电阻的U-I图像：图像是过原点的直线，说明定值电阻的U与I成正比，阻值恒定。取甲图中一点（$ I=3A $，$ U=3V $），根据欧姆定律 $ R = \frac{U}{I} = \frac{3V}{3A} = 1\Omega $，故A选项正确；定值电阻的阻值是导体本身的属性，不随两端电压和通过的电流改变而变化，故B选项正确。
2. 乙图为小灯泡的U-I图像：图像是曲线，说明小灯泡的U与I不成正比，其电阻随温度变化。当小灯泡两端电压增大时，电流增大，灯丝温度升高，由图像可知，相同电流变化量对应的电压变化量更大，说明电阻随温度升高而增大，故D选项正确。
3. 选项C：小灯泡的电阻随温度变化，不是定值，多次测量的目的是探究电阻随温度的变化规律，而非减小误差，故C选项错误。题目要求选择错误的说法，因此答案为C。
【答案】
C
【知识点】
U-I图像、电阻的特性、定值电阻与小灯泡电阻
【点评】
本题结合U-I图像考查初中电学中定值电阻和小灯泡的电阻特性，需明确两类电阻的本质区别，以及不同测量对象下多次测量的目的，是基础电学题，易错点在于混淆小灯泡多次测量的目的。
【难度系数】
0.6

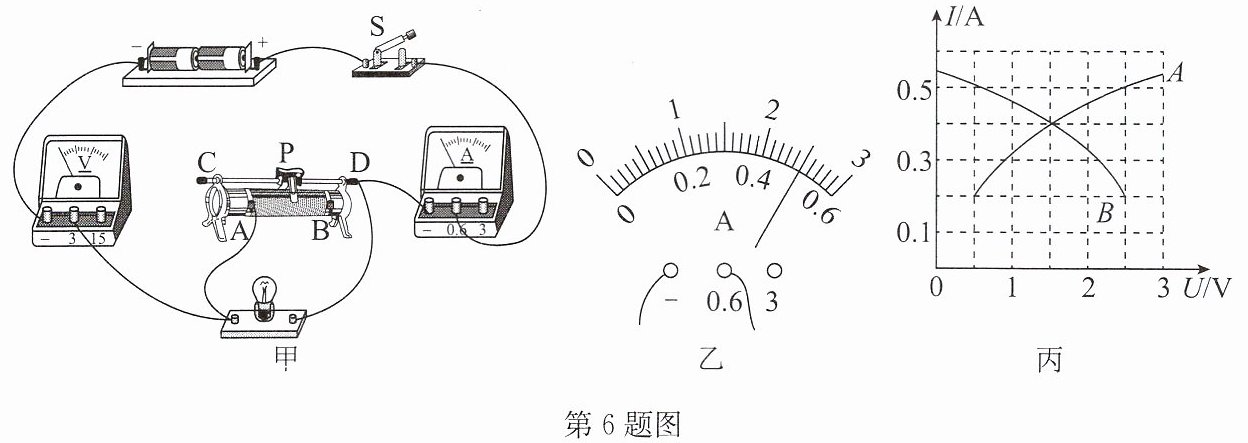

6.(2026·宿迁一模)小静和小明用如图甲所示电路做“伏安法测量小灯泡电阻”的实验，小灯泡标有“2.5V”字样.
(1)图甲中有一根导线连接错误,请在该导线上打“×”,并用笔画线代替导线补画出正确的连线(所画导线不能交叉).
(2)电路连接正确后,闭合开关前应先将滑动变阻器的滑片调到
(3)闭合开关S后,发现小灯泡不亮,接下来首先应该进行的操作是
①检查导线连接是否良好;②移动滑动变阻器的滑片观察小灯泡是否发光;③更换小灯泡.
(4)闭合开关,移动滑片,电压表的示数为2.5V,小灯泡正常发光,电流表的示数如图乙所示,此时小灯泡的电阻为
(5)图丙中的曲线A是小静同学根据测量的数据绘出的图像,曲线B是小明同学用相同的器材和电路图做这个实验时根据测量的数据绘出的图像,根据曲线B的特点分析小明连接电路时出现的错误是
(6)根据丙图图像可以判断出小明使用的电源电压为
(1)图甲中有一根导线连接错误,请在该导线上打“×”,并用笔画线代替导线补画出正确的连线(所画导线不能交叉).
(2)电路连接正确后,闭合开关前应先将滑动变阻器的滑片调到
B
(选填“A”或“B”)端.(3)闭合开关S后,发现小灯泡不亮,接下来首先应该进行的操作是
②
(填序号).①检查导线连接是否良好;②移动滑动变阻器的滑片观察小灯泡是否发光;③更换小灯泡.
(4)闭合开关,移动滑片,电压表的示数为2.5V,小灯泡正常发光,电流表的示数如图乙所示,此时小灯泡的电阻为
5
Ω.(5)图丙中的曲线A是小静同学根据测量的数据绘出的图像,曲线B是小明同学用相同的器材和电路图做这个实验时根据测量的数据绘出的图像,根据曲线B的特点分析小明连接电路时出现的错误是
将电压表并联在滑动变阻器的两端,测的是滑动变阻器两端的电压
.(6)根据丙图图像可以判断出小明使用的电源电压为
3
V.答案
6.(1)
(2)B
(3)②
(4)5
(5)将电压表并联在滑动变阻器的两端,测的是滑动变阻器两端的电压
(6)3
解析
【分析】
本题围绕“伏安法测量小灯泡电阻”实验展开，需结合实验原理、操作规范及图像分析逐一解决问题：
1. 第(1)问：电压表应并联在小灯泡两端，滑动变阻器需“一上一下”接线，据此找到错误导线并修正；
2. 第(2)问：闭合开关前，滑动变阻器滑片需调至最大阻值处以保护电路，根据滑动变阻器接线判断滑片位置；
3. 第(3)问：灯不亮时，先考虑滑动变阻器阻值过大导致电流过小，故先移动滑片观察；
4. 第(4)问：读取电流表量程和示数，利用欧姆定律计算小灯泡正常发光时的电阻；
5. 第(5)问：灯泡电压随电流增大而增大，滑动变阻器电压随电流增大而减小，据此判断电压表连接错误；
6. 第(6)问：电源电压为灯泡电压与滑动变阻器电压之和，结合曲线数据计算电源电压。
【解析】
(1) 图甲中电压表连接错误，应并联在小灯泡两端，在错误导线上打“×”，补画导线使电压表并联在灯泡两端（连线见参考答案图）；
(2) 滑动变阻器接A、D接线柱，闭合开关前滑片调至最大阻值处，即B端（接入电阻最大）；
(3) 闭合开关灯不亮，可能是滑动变阻器阻值过大导致电流过小，故先移动滑片观察，选②；
(4) 电流表用0~0.6A量程，分度值0.02A，示数为0.5A，小灯泡正常发光电压2.5V，电阻R=U/I=2.5V/0.5A=5Ω；
(5) 曲线B电压随电流增大而减小，说明电压表并联在滑动变阻器两端，测滑动变阻器电压；
(6) 电源电压为灯泡电压与滑动变阻器电压之和，当电流0.5A时，灯泡电压2.5V、滑动变阻器电压0.5V，总电压3V。
【答案】
6.(1)
(2)B
(3)②
(4)5
(5)将电压表并联在滑动变阻器的两端，测的是滑动变阻器两端的电压
(6)3
【知识点】
伏安法测电阻、滑动变阻器使用、电路分析
【点评】
本题考查伏安法测电阻的实验操作、故障分析及图像分析，需掌握实验基本步骤和欧姆定律应用，难度适中，适合中等水平学生解答。
【难度系数】
0.5
本题围绕“伏安法测量小灯泡电阻”实验展开，需结合实验原理、操作规范及图像分析逐一解决问题：
1. 第(1)问：电压表应并联在小灯泡两端，滑动变阻器需“一上一下”接线，据此找到错误导线并修正；
2. 第(2)问：闭合开关前，滑动变阻器滑片需调至最大阻值处以保护电路，根据滑动变阻器接线判断滑片位置；
3. 第(3)问：灯不亮时，先考虑滑动变阻器阻值过大导致电流过小，故先移动滑片观察；
4. 第(4)问：读取电流表量程和示数，利用欧姆定律计算小灯泡正常发光时的电阻；
5. 第(5)问：灯泡电压随电流增大而增大，滑动变阻器电压随电流增大而减小，据此判断电压表连接错误；
6. 第(6)问：电源电压为灯泡电压与滑动变阻器电压之和，结合曲线数据计算电源电压。
【解析】
(1) 图甲中电压表连接错误，应并联在小灯泡两端，在错误导线上打“×”，补画导线使电压表并联在灯泡两端（连线见参考答案图）；
(2) 滑动变阻器接A、D接线柱，闭合开关前滑片调至最大阻值处，即B端（接入电阻最大）；
(3) 闭合开关灯不亮，可能是滑动变阻器阻值过大导致电流过小，故先移动滑片观察，选②；
(4) 电流表用0~0.6A量程，分度值0.02A，示数为0.5A，小灯泡正常发光电压2.5V，电阻R=U/I=2.5V/0.5A=5Ω；
(5) 曲线B电压随电流增大而减小，说明电压表并联在滑动变阻器两端，测滑动变阻器电压；
(6) 电源电压为灯泡电压与滑动变阻器电压之和，当电流0.5A时，灯泡电压2.5V、滑动变阻器电压0.5V，总电压3V。
【答案】
6.(1)
(2)B
(3)②
(4)5
(5)将电压表并联在滑动变阻器的两端，测的是滑动变阻器两端的电压
(6)3
【知识点】
伏安法测电阻、滑动变阻器使用、电路分析
【点评】
本题考查伏安法测电阻的实验操作、故障分析及图像分析，需掌握实验基本步骤和欧姆定律应用，难度适中，适合中等水平学生解答。
【难度系数】
0.5
