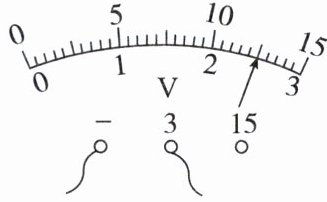

2.如图所示，实验室用电压表的读数为（
A.2.5 V
B.10.5 V
C.12 V
D.12.5 V
A
）A.2.5 V
B.10.5 V
C.12 V
D.12.5 V
答案
A
解析
【分析】要读取电压表的示数，需先确定电压表的量程，再明确该量程下的分度值，最后根据指针位置计算示数。首先观察电压表接线柱，确定量程为0~3V；该量程下每大格代表1V，每大格分为10小格，故分度值为0.1V；再结合指针位置计算具体数值。
【解析】1. 确定量程：由图可知，电压表选用的是0~3V量程；2. 确定分度值：0~3V量程下，每大格为1V，分成10小格，因此分度值为0.1V；3. 读取示数：指针位于2V刻度后第5小格，所以示数为$2V + 5×0.1V = 2.5V$，对应选项A。
【答案】A
【知识点】电压表的读数
【点评】本题考查电压表的读数，属于基础题型，核心是正确判断量程和分度值，难度较低。
【难度系数】0.7
【解析】1. 确定量程：由图可知，电压表选用的是0~3V量程；2. 确定分度值：0~3V量程下，每大格为1V，分成10小格，因此分度值为0.1V；3. 读取示数：指针位于2V刻度后第5小格，所以示数为$2V + 5×0.1V = 2.5V$，对应选项A。
【答案】A
【知识点】电压表的读数
【点评】本题考查电压表的读数，属于基础题型，核心是正确判断量程和分度值，难度较低。
【难度系数】0.7
3.关于电流表和电压表的使用，下列说法错误
的是 （
A.使用前都应检查指针是否指零
B.若有两个测量范围，则一般都先用大的测
量范围“试触”
C.两表都不能直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流
入，从负接线柱流出
的是 （
C
）A.使用前都应检查指针是否指零
B.若有两个测量范围，则一般都先用大的测
量范围“试触”
C.两表都不能直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流
入，从负接线柱流出
答案
C
解析
【分析】本题考查电流表和电压表的使用规则，需结合两表的使用共性与差异，逐一分析选项判断对错，找出错误说法。
【解析】逐一分析各选项：
A选项：电流表和电压表使用前都需检查指针是否指零，保证测量准确，说法正确；
B选项：有两个测量范围时，先用大量程“试触”，避免量程过小损坏电表，说法正确；
C选项：电流表内阻极小，直接接电源两极会造成短路损坏电表；但电压表内阻极大，可直接接电源两极测电源电压，因此“两表都不能直接接到电源的两极上”的说法错误；
D选项：接入电路时，两表都需让电流从正接线柱流入、负接线柱流出，保证指针正向偏转，说法正确。
综上，错误的是C选项。
【答案】C
【知识点】电流表和电压表的使用
【点评】本题为电学基础题，考查电流表与电压表的使用规则，需牢记两表的异同点，区分能否直接接电源两极，是电学实验操作的核心考点，难度较低。
【难度系数】0.7
【解析】逐一分析各选项：
A选项：电流表和电压表使用前都需检查指针是否指零，保证测量准确，说法正确；
B选项：有两个测量范围时，先用大量程“试触”，避免量程过小损坏电表，说法正确；
C选项：电流表内阻极小，直接接电源两极会造成短路损坏电表；但电压表内阻极大，可直接接电源两极测电源电压，因此“两表都不能直接接到电源的两极上”的说法错误；
D选项：接入电路时，两表都需让电流从正接线柱流入、负接线柱流出，保证指针正向偏转，说法正确。
综上，错误的是C选项。
【答案】C
【知识点】电流表和电压表的使用
【点评】本题为电学基础题，考查电流表与电压表的使用规则，需牢记两表的异同点，区分能否直接接电源两极，是电学实验操作的核心考点，难度较低。
【难度系数】0.7

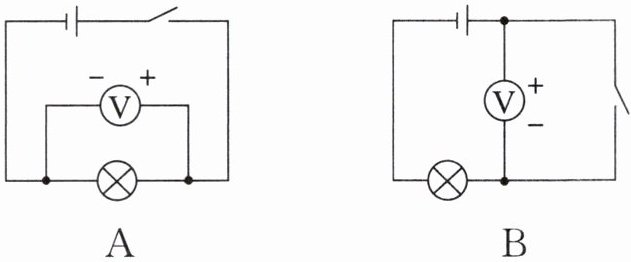

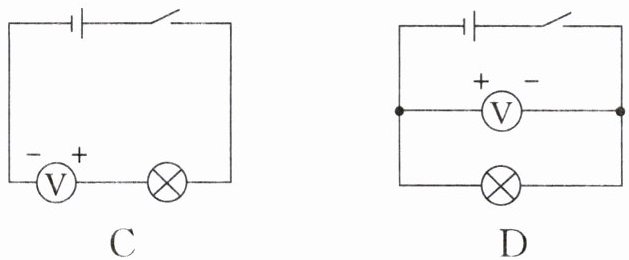

4.如图所示，为了测量小灯泡两端的电压，电压表连接正确的是（
A
）答案
A
解析
【分析】
要判断电压表连接是否正确，需牢记电压表的使用规则：①电压表应并联在被测用电器（小灯泡）两端；②电流需从电压表的正接线柱流入，负接线柱流出；③不能串联在电路中。解题时需逐一对照选项，看是否符合上述规则。
【解析】
根据电压表的使用规则分析各选项：
1. 电压表需并联在小灯泡两端，若选项中电压表串联在电路中则错误；
2. 电流需从正接线柱进、负接线柱出，若接线柱接反则错误；
3. 只有同时满足并联、正负接线柱连接正确的选项才符合要求。
结合题目选项，只有选项A完全符合电压表的正确连接规则，因此选A。
【答案】
A
【知识点】
电压表的使用
【点评】
本题考查电压表的基础连接规则，是电学实验的核心考点，难度较低，需熟练掌握电压表与电流表的使用区别，避免混淆。
【难度系数】
0.8
要判断电压表连接是否正确，需牢记电压表的使用规则：①电压表应并联在被测用电器（小灯泡）两端；②电流需从电压表的正接线柱流入，负接线柱流出；③不能串联在电路中。解题时需逐一对照选项，看是否符合上述规则。
【解析】
根据电压表的使用规则分析各选项：
1. 电压表需并联在小灯泡两端，若选项中电压表串联在电路中则错误；
2. 电流需从正接线柱进、负接线柱出，若接线柱接反则错误；
3. 只有同时满足并联、正负接线柱连接正确的选项才符合要求。
结合题目选项，只有选项A完全符合电压表的正确连接规则，因此选A。
【答案】
A
【知识点】
电压表的使用
【点评】
本题考查电压表的基础连接规则，是电学实验的核心考点，难度较低，需熟练掌握电压表与电流表的使用区别，避免混淆。
【难度系数】
0.8

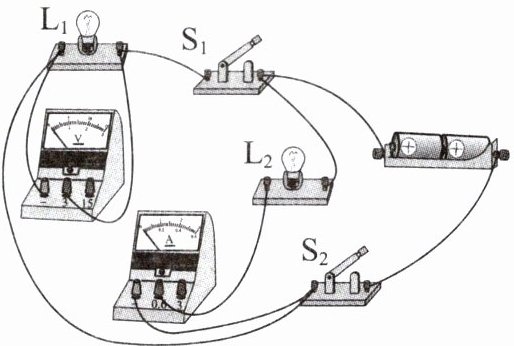

5.如图所示的电路，闭合开关S₁、S₂，小灯泡L₁和L₂均正常发光，电流表和电压表均有示数。下列关于电路的分析正确的是 （
A.小灯泡L₁与L₂串联
B.电流表测量电路的总电流
C.只断开S₁，小灯泡L₁熄灭，L₂正常发光
D.若灯L₁突然熄灭，则原因可能是电压表发生断路
C
）A.小灯泡L₁与L₂串联
B.电流表测量电路的总电流
C.只断开S₁，小灯泡L₁熄灭，L₂正常发光
D.若灯L₁突然熄灭，则原因可能是电压表发生断路
答案
C
解析
【分析】
要解决本题，需先分析闭合开关S₁、S₂时的电流路径，明确用电器的连接方式、电表的测量对象，再逐一判断各选项的正误。电流从电源正极出发，经S₂后分为两条支路：一条经电流表、L₂回到电源负极；另一条经电压表、L₁、S₁回到电源负极，由此确定电路为并联，再分析各选项。
【解析】
闭合S₁、S₂时：
1. 电流路径：电源正极→S₂→电流表→L₂→电源负极；电源正极→S₂→电压表→L₁→S₁→电源负极，因此L₁与L₂并联。
2. 对选项逐一分析：
A选项：L₁和L₂是并联，不是串联，A错误；
B选项：电流表与L₂串联，测量的是L₂支路的电流，不是总电流，B错误；
C选项：只断开S₁，L₁的支路被切断，L₁熄灭；L₂的支路不受S₁控制，仍正常工作，C正确；
D选项：电压表并联在L₁两端，若电压表断路，L₁的支路仍通路，L₁不会熄灭，仅电压表无示数，D错误。
【答案】
C
【知识点】
并联电路、电路分析、电表使用
【点评】
本题考查基础电路分析，核心是理清开关通断时的电流路径，明确用电器连接方式和电表测量对象，需仔细辨别各元件的连接关系。
【难度系数】
0.5
要解决本题，需先分析闭合开关S₁、S₂时的电流路径，明确用电器的连接方式、电表的测量对象，再逐一判断各选项的正误。电流从电源正极出发，经S₂后分为两条支路：一条经电流表、L₂回到电源负极；另一条经电压表、L₁、S₁回到电源负极，由此确定电路为并联，再分析各选项。
【解析】
闭合S₁、S₂时：
1. 电流路径：电源正极→S₂→电流表→L₂→电源负极；电源正极→S₂→电压表→L₁→S₁→电源负极，因此L₁与L₂并联。
2. 对选项逐一分析：
A选项：L₁和L₂是并联，不是串联，A错误；
B选项：电流表与L₂串联，测量的是L₂支路的电流，不是总电流，B错误；
C选项：只断开S₁，L₁的支路被切断，L₁熄灭；L₂的支路不受S₁控制，仍正常工作，C正确；
D选项：电压表并联在L₁两端，若电压表断路，L₁的支路仍通路，L₁不会熄灭，仅电压表无示数，D错误。
【答案】
C
【知识点】
并联电路、电路分析、电表使用
【点评】
本题考查基础电路分析，核心是理清开关通断时的电流路径，明确用电器连接方式和电表测量对象，需仔细辨别各元件的连接关系。
【难度系数】
0.5

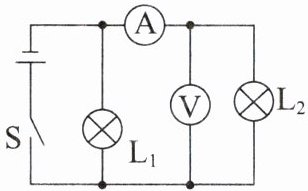

6.(东营中考)如图所示，电源电压不变，闭合开关S，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为0，由此判断发生故障的原因可能是
L₂断路
。答案
L₂断路
解析
【分析】首先明确电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测量通过$\mathrm{L}_2$的电流，电压表$\mathrm{V}$测量电源电压（并联电路各支路电压等于电源电压）。故障现象为：一个灯泡熄灭，电压表示数不变，电流表示数几乎为0。根据并联电路“各支路独立工作”的特点，若干路故障会导致两灯都不亮，因此故障为支路故障；电压表示数不变说明电压表仍能连通电源，干路正常；电流表示数几乎为0说明$\mathrm{L}_2$支路无电流，由此可判断$\mathrm{L}_2$支路断路。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_2$支路电流，电压表测电源电压。闭合开关后两灯均发光，一段时间后一个灯熄灭，说明故障为支路故障（干路故障会使两灯都熄灭）；电压表示数不变，表明电压表仍与电源连通，干路无故障；电流表示数几乎为0，说明$\mathrm{L}_2$支路没有电流，因此$\mathrm{L}_2$发生断路，此时$\mathrm{L}_2$熄灭，$\mathrm{L}_1$支路不受影响仍发光，符合题目描述。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需结合并联电路各支路独立的特点，以及电流表、电压表的测量对象进行判断，是中考常见题型，需掌握电路故障的分析思路。
【难度系数】0.5
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_2$支路电流，电压表测电源电压。闭合开关后两灯均发光，一段时间后一个灯熄灭，说明故障为支路故障（干路故障会使两灯都熄灭）；电压表示数不变，表明电压表仍与电源连通，干路无故障；电流表示数几乎为0，说明$\mathrm{L}_2$支路没有电流，因此$\mathrm{L}_2$发生断路，此时$\mathrm{L}_2$熄灭，$\mathrm{L}_1$支路不受影响仍发光，符合题目描述。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需结合并联电路各支路独立的特点，以及电流表、电压表的测量对象进行判断，是中考常见题型，需掌握电路故障的分析思路。
【难度系数】0.5
1.一节新干电池的电压为 （
A.1.5 V
B.2.0 V
C.3.8 V
D.12 V
A
）A.1.5 V
B.2.0 V
C.3.8 V
D.12 V
答案
A
解析
【分析】本题考查常见电源的电压常识，解题时需回忆初中物理中各类常见电源的标准电压，区分不同电源对应的电压数值，从而选出一节新干电池的正确电压。
【解析】初中物理中，常见电源的电压数值：一节新干电池的电压为1.5V；一节铅蓄电池的电压为2.0V；手机锂电池的电压约为3.8V；汽车蓄电池的电压为12V。因此本题中一节新干电池的电压为1.5V，对应选项A。
【答案】A
【知识点】常见电源的电压值
【点评】本题为电学基础常识题，主要考查学生对常见电源电压的识记能力，属于易得分的基础题目。
【难度系数】0.9
【解析】初中物理中，常见电源的电压数值：一节新干电池的电压为1.5V；一节铅蓄电池的电压为2.0V；手机锂电池的电压约为3.8V；汽车蓄电池的电压为12V。因此本题中一节新干电池的电压为1.5V，对应选项A。
【答案】A
【知识点】常见电源的电压值
【点评】本题为电学基础常识题，主要考查学生对常见电源电压的识记能力，属于易得分的基础题目。
【难度系数】0.9
2. 下列说法正确的是 （
A.有电压就一定有电流
B.有电流就一定有电压
C.有电源的电路中一定有电流
D.电流和电压总是同时存在的
B
）A.有电压就一定有电流
B.有电流就一定有电压
C.有电源的电路中一定有电流
D.电流和电压总是同时存在的
答案
B
解析
【分析】
要判断各选项的正确性，需明确电流形成的两个必要条件：一是电路两端有电压（由电源提供），二是电路为闭合通路。据此逐一分析选项：
选项A：有电压但电路若为断路（非通路），无法形成电流，故A错误；
选项B：电流的形成必须有电压作为动力，因此有电流就一定存在电压，故B正确；
选项C：有电源仅提供电压，若电路未闭合（断路），仍无电流，故C错误；
选项D：电压可单独存在（如电源两端有电压但未接入电路时，无电流），并非与电流总是同时存在，故D错误。
【解析】
电流的形成需同时满足两个条件：①电路两端存在电压（电源提供）；②电路是闭合通路。对各选项分析如下：
A. 有电压但电路不闭合时，无法形成电流，错误；
B. 电流的形成必须依赖电压，因此有电流必有电压，正确；
C. 有电源但电路断路时，无电流，错误；
D. 电压可单独存在，电流需电压和通路，并非同时存在，错误。
【答案】
B
【知识点】
电流的形成条件；电压的作用
【点评】
本题考查电流与电压的基础概念，核心是牢记电流形成的两个必要条件，属于电学基础题，需准确区分电压、电源、电流的关系。
【难度系数】
0.3
要判断各选项的正确性，需明确电流形成的两个必要条件：一是电路两端有电压（由电源提供），二是电路为闭合通路。据此逐一分析选项：
选项A：有电压但电路若为断路（非通路），无法形成电流，故A错误；
选项B：电流的形成必须有电压作为动力，因此有电流就一定存在电压，故B正确；
选项C：有电源仅提供电压，若电路未闭合（断路），仍无电流，故C错误；
选项D：电压可单独存在（如电源两端有电压但未接入电路时，无电流），并非与电流总是同时存在，故D错误。
【解析】
电流的形成需同时满足两个条件：①电路两端存在电压（电源提供）；②电路是闭合通路。对各选项分析如下：
A. 有电压但电路不闭合时，无法形成电流，错误；
B. 电流的形成必须依赖电压，因此有电流必有电压，正确；
C. 有电源但电路断路时，无电流，错误；
D. 电压可单独存在，电流需电压和通路，并非同时存在，错误。
【答案】
B
【知识点】
电流的形成条件；电压的作用
【点评】
本题考查电流与电压的基础概念，核心是牢记电流形成的两个必要条件，属于电学基础题，需准确区分电压、电源、电流的关系。
【难度系数】
0.3

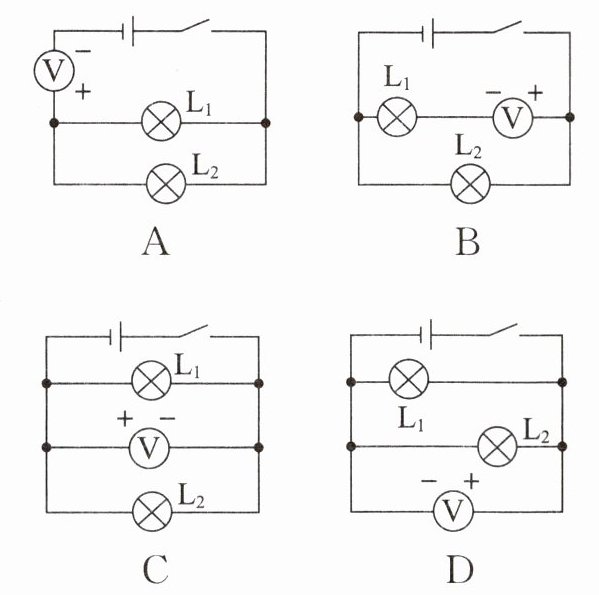

3.在下列电路图中，能用电压表正确测出灯$\mathrm{L}_1$两端电压的是（
D
）答案
D
解析
【分析】要正确测出灯$\mathrm{L}_1$两端电压，需满足两个核心条件：①电压表并联在$\mathrm{L}_1$两端；②电流从电压表的正接线柱流入、负接线柱流出（正负接线柱接法正确）。首先明确电源极性：电源符号中长线段为正极，短线段为负极，图中电源右侧为长线段，故右为正极，左为负极。逐一分析选项：
选项A：电压表串联在电路中，不符合电压表需并联的要求，且正负接线柱接反（电压表“+”接左（负极），“-”接右（正极），电流从负接线柱进、正接线柱出），错误。
选项B：电压表与$\mathrm{L}_1$串联，未并联在$\mathrm{L}_1$两端，错误。
选项C：电压表正负接线柱接反（电压表“+”接左（负极），“-”接右（正极），电流从负接线柱进、正接线柱出），错误。
选项D：$\mathrm{L}_1$与电源并联，电压表并联在电源两端即并联在$\mathrm{L}_1$两端；且电压表“+”接右（正极）、“-”接左（负极），电流从正接线柱流入、负接线柱流出，接法正确，符合要求。
【解析】根据电压表的使用规则：①电压表应并联在被测用电器两端；②电流需从电压表正接线柱流入、负接线柱流出。结合电源极性（右为正极，左为负极）分析各选项：
1. 选项A：电压表串联在电路，且正负接线柱接反，无法正确测量，排除。
2. 选项B：电压表与$\mathrm{L}_1$串联，未并联在$\mathrm{L}_1$两端，排除。
3. 选项C：电压表正负接线柱接反，排除。
4. 选项D：电压表并联在$\mathrm{L}_1$两端，且正负接线柱接法正确，能正确测出$\mathrm{L}_1$两端电压。
【答案】D
【知识点】电压表的使用、并联电路的电压特点
【点评】本题考查电压表的正确使用，需牢记电压表的连接规则，同时要准确判断电源正负极，避免接线柱接反的错误，属于基础电路分析题，需仔细辨析电路连接方式。
【难度系数】0.5
选项A：电压表串联在电路中，不符合电压表需并联的要求，且正负接线柱接反（电压表“+”接左（负极），“-”接右（正极），电流从负接线柱进、正接线柱出），错误。
选项B：电压表与$\mathrm{L}_1$串联，未并联在$\mathrm{L}_1$两端，错误。
选项C：电压表正负接线柱接反（电压表“+”接左（负极），“-”接右（正极），电流从负接线柱进、正接线柱出），错误。
选项D：$\mathrm{L}_1$与电源并联，电压表并联在电源两端即并联在$\mathrm{L}_1$两端；且电压表“+”接右（正极）、“-”接左（负极），电流从正接线柱流入、负接线柱流出，接法正确，符合要求。
【解析】根据电压表的使用规则：①电压表应并联在被测用电器两端；②电流需从电压表正接线柱流入、负接线柱流出。结合电源极性（右为正极，左为负极）分析各选项：
1. 选项A：电压表串联在电路，且正负接线柱接反，无法正确测量，排除。
2. 选项B：电压表与$\mathrm{L}_1$串联，未并联在$\mathrm{L}_1$两端，排除。
3. 选项C：电压表正负接线柱接反，排除。
4. 选项D：电压表并联在$\mathrm{L}_1$两端，且正负接线柱接法正确，能正确测出$\mathrm{L}_1$两端电压。
【答案】D
【知识点】电压表的使用、并联电路的电压特点
【点评】本题考查电压表的正确使用，需牢记电压表的连接规则，同时要准确判断电源正负极，避免接线柱接反的错误，属于基础电路分析题，需仔细辨析电路连接方式。
【难度系数】0.5
