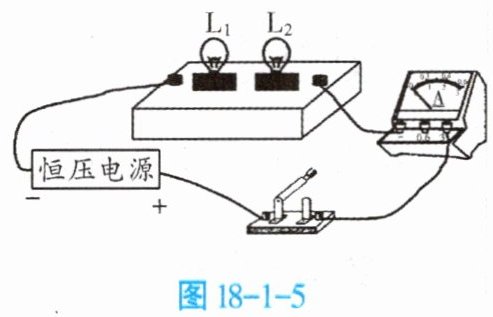

2. 如图18-1-5所示，两灯泡$\mathrm{L}_1$、$\mathrm{L}_2$在盒内的连接方式未知，电源电压为6 V。开关闭合后两灯泡均发光，电流表示数为0.9 A；若把$\mathrm{L}_1$取下，$\mathrm{L}_2$仍发光，电流表示数变为0.3 A。
（1）$\mathrm{L}_1$和$\mathrm{L}_2$是并联还是串联？
（2）画出图18-1-5对应的电路图。
（3）①画出取下$\mathrm{L}_1$后的等效电路图。
②取下$\mathrm{L}_1$后，5 s内电流通过$\mathrm{L}_2$做了多少焦的功？消耗多少焦的电能？
（4）两灯都发光时，1 min内$\mathrm{L}_1$消耗的电能是多少？

2. (1) $\mathrm{L}_1$、$\mathrm{L}_2$是并联。(2) 如所示。(3) ①如所示。②$W_2=U_2I_2t=6\ \mathrm{V} × 0.3\ \mathrm{A} × 5\ \mathrm{s}=9\ \mathrm{J}$，5 s内电流通过$\mathrm{L}_2$做了9 J的功，消耗电能9 J。(4) $W_1=U_1I_1t=6\ \mathrm{V} × 0.6\ \mathrm{A} × 60\ \mathrm{s}=216\ \mathrm{J}$

3. 根据《铁路旅客禁止、限制携带和托运物品目录》的规定，乘客携带的充电宝，单块额定能量不超过 100 W·h。某同学看见一个充电宝的铭牌上写着“电池容量 20 000 mA·h/3.7 V”，请通过计算判断他能否带这个充电宝乘坐火车。

3. $W=UIt=3.7\ \mathrm{V} × 20\ \mathrm{A} × 3.6 × 10^3\ \mathrm{s}=2.664 × 10^5\ \mathrm{J}$，$W_{\mathrm{额}}=Pt=100\ \mathrm{W} · \mathrm{h}=100\ \mathrm{W} × 3.6 × 10^3\ \mathrm{s}=3.6 × 10^5\ \mathrm{J}$，$W＜W_{\mathrm{额}}$，可带。
