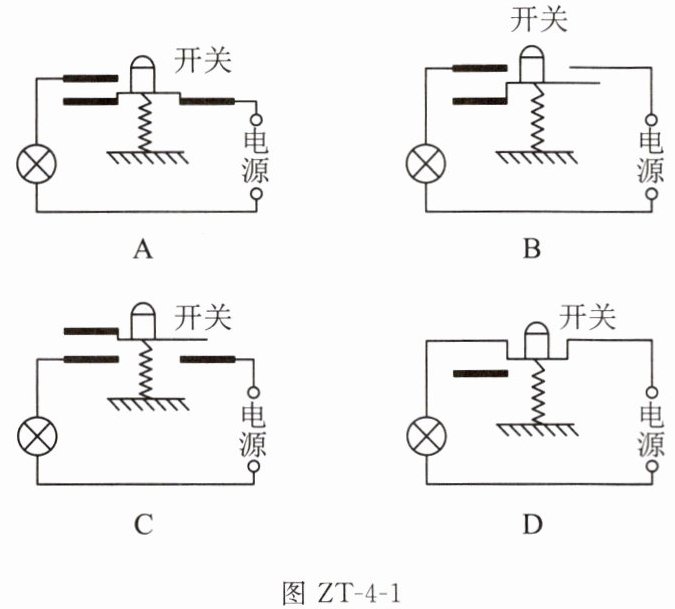

1. (2025长沙期中)小乐的妹妹有一双“亮亮鞋”，穿着鞋用力踩到地面时，小灯泡发光；抬脚时，灯自动熄灭。图ZT-4-1中能正确表示其内部电路的是 ()

1. C

【分析】
要满足“踩到地面时小灯泡发光，抬脚时灯自动熄灭”，需开关在踩下时闭合，使电路形成通路让灯亮；抬脚时开关断开，电路断路让灯灭。需逐一分析各选项的开关连接情况，判断是否符合要求。
【解析】
逐一分析各选项：
选项A：开关的触点布局不合理，踩下时无法接通电路，灯不会发光，不符合要求；
选项B：踩下开关时，金属片无法连接电路的两个触点，电路仍为断路，灯不亮，不符合要求；
选项C：踩下开关时，开关的金属片同时接触左右两个触点，电路形成通路，小灯泡发光；抬脚时，弹簧将开关顶起，金属片断开触点，电路断路，灯自动熄灭，完全符合题目要求；
选项D：开关的触点位置无法在踩下时接通电路，灯不亮，不符合要求。
综上，正确选项为C。
【答案】
C
【知识点】
电路通断判断、开关的作用
【点评】
本题结合实际应用考查电路的通断状态，需要学生理解开关在不同操作下的电路连接情况，属于基础电路题，难度适中。
【难度系数】
0.6

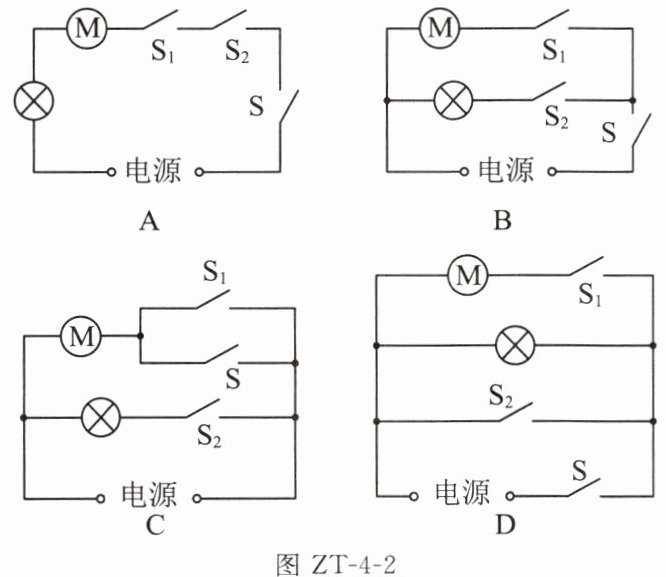

2. (2025威海)某智能家居系统设计要求:当呼唤系统时,整个系统做好工作准备(相当于闭合开关S);当发出语音“拉开窗帘”(相当于闭合开关$S_1$),电动机工作拉开窗帘;当发出语音“打开台灯”(相当于闭合开关$S_2$),台灯工作。图ZT-4-2中设计符合要求的是 ()

图ZT-4-2

2. B

【分析】首先明确题目要求：闭合开关S时系统做好工作准备，闭合S₁时电动机工作，闭合S₂时台灯工作，说明电动机和台灯为并联关系，开关S需在干路控制整个电路，S₁控制电动机支路，S₂控制台灯支路。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
选项A：电动机、灯泡、S₁、S₂、S串联，只有所有开关都闭合时用电器才工作，不符合“闭合S后，单独闭合S₁或S₂即可对应用电器工作”的要求，排除。
选项B：电动机与灯泡并联，开关S在干路控制整个电路；S₁与电动机串联，控制电动机支路；S₂与灯泡串联，控制灯泡支路，完全符合题目要求。
选项C：电路存在短路风险，开关连接方式不符合要求，排除。
选项D：S₂直接单独成支路，闭合S₂时会造成电源短路，不符合要求，排除。
【答案】B
【知识点】并联电路、开关的作用
【点评】本题考查根据用电器工作要求设计电路，需明确并联电路各支路独立工作、干路开关控制整个电路的特点，难度适中。
【难度系数】0.6

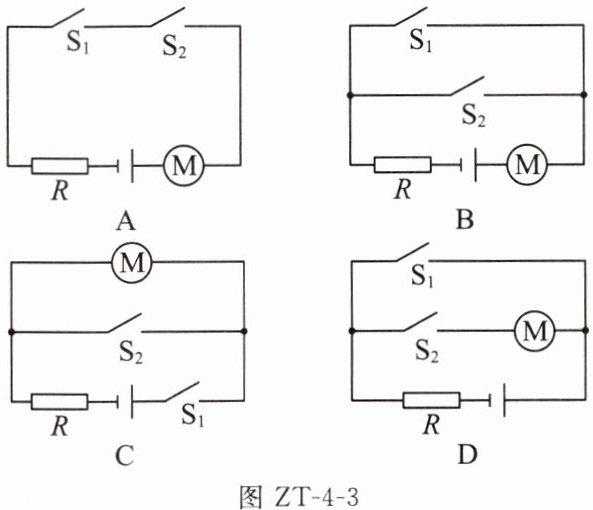

3.（2025德阳）小东家楼栋单元门设有门禁系统，他回家时在门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关$\mathrm{S}_1$，输入密码正确相当于闭合开关$\mathrm{S}_2$，则如图ZT-4-3所示电路中符合要求的是（$R$起保护电路的作用）
（）

3. B

【分析】
本题要求人脸识别（闭合$\mathrm{S}_1$）或输入密码（闭合$\mathrm{S}_2$）任意一个操作都能使电动机工作，因此$\mathrm{S}_1$和$\mathrm{S}_2$应并联，且保护电阻$R$需串联在干路中。需逐一分析各选项电路是否符合要求：
1. 选项A：$\mathrm{S}_1$与$\mathrm{S}_2$串联，需同时闭合才能接通电路，不符合“任意一个开关闭合即可”的要求；
2. 选项B：$\mathrm{S}_1$与$\mathrm{S}_2$并联，闭合任意一个开关，电路都能导通，电动机工作，且$R$在干路起保护作用，符合要求；
3. 选项C：$\mathrm{S}_1$在干路，$\mathrm{S}_2$与电动机并联，当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电动机被短路，无法工作，不符合；
4. 选项D：$\mathrm{S}_1$闭合时，电动机未接入电路，电路中只有$R$和电源，电动机不工作，不符合。
【解析】
要满足“人脸识别闭合$\mathrm{S}_1$或密码闭合$\mathrm{S}_2$时，电动机都能工作”，需让两个开关并联，这样任意一个开关闭合都能接通电路。同时，保护电阻$R$应串联在干路中，防止电源短路。
选项A：两开关串联，必须同时闭合才工作，排除；
选项B：两开关并联，与$R$、电动机串联，闭合$\mathrm{S}_1$或$\mathrm{S}_2$，电路通路，电动机工作，符合要求；
选项C：$\mathrm{S}_2$闭合时会短路电动机，排除；
选项D：$\mathrm{S}_1$闭合时电动机未接入，排除。
【答案】
B
【知识点】
电路串并联、开关的作用
【点评】
本题以门禁系统为背景考查电路设计，核心是理解并联开关实现“或”逻辑的应用，结合保护电阻的作用分析电路，属于中等难度的电路基础题。
【难度系数】
0.6

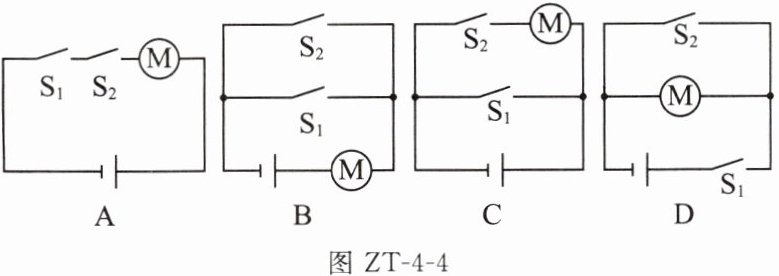

4. (2024长沙)中国高铁技术世界领先，给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证(相当于闭合$S_1$)和人脸识别(相当于闭合$S_2$)，方可开启闸机M。图ZT-4-4中电路设计符合要求的是 ()

图ZT-4-4

4. A

【分析】
要使闸机M工作，需同时闭合S₁和S₂，说明S₁和S₂应串联，共同控制电动机M，即只有两个开关都闭合时，电路才形成通路，电动机才能工作。解题时需逐一分析各选项中开关的连接方式，判断是否满足“同时闭合两个开关电动机才工作”的要求。
【解析】
选项A：S₁和S₂串联在电路中，只有S₁、S₂同时闭合时，电路导通，电动机M工作，符合要求；
选项B：S₁和S₂并联，闭合任意一个开关，电路就导通，电动机工作，不符合“同时闭合两个开关”的要求；
选项C：S₁闭合时，电动机直接接在电源两端，S₂闭合时电动机与S₂串联，闭合S₁时无论S₂是否闭合电动机都工作，不符合要求；
选项D：S₁在干路，S₂与电动机并联，当S₁、S₂都闭合时，电源会短路，电动机无法正常工作，不符合要求。
【答案】
A
【知识点】
串联电路、并联电路、电路设计
【点评】
本题结合高铁闸机的实际场景，考查电路串并联的设计，核心是根据开关的控制作用判断电路是否符合要求，属于基础电路应用类题目。
【难度系数】
0.6

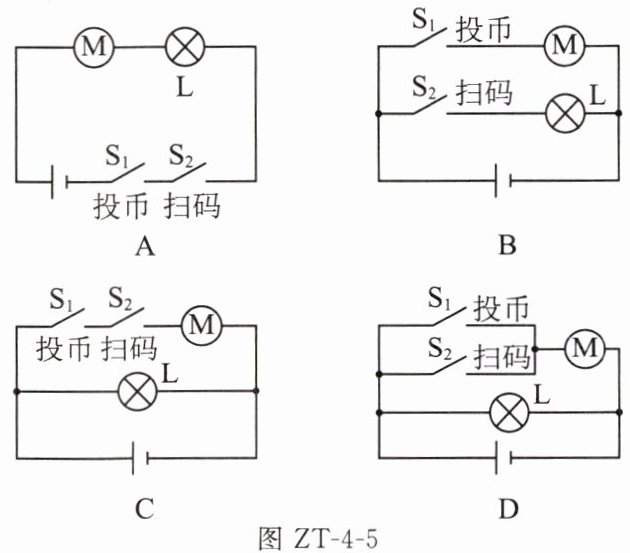

5.（2025湖南）某商场有一台棉花糖自助售货机，接通电源后，指示灯L一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。图ZT-4-5中设计的模拟电路图中符合以上要求的是（）图ZT-4-5

5. D

【分析】
首先明确题目要求：①指示灯L需一直发光，说明L所在支路直接接电源，不受投币开关S₁、扫码开关S₂控制；②投币（闭合S₁）或扫码（闭合S₂）任意一个操作，电动机M就工作，说明S₁和S₂是并联关系，共同控制M所在支路。接下来逐一分析各选项电路是否符合这两个条件。
【解析】
选项A：S₁、S₂与M、L串联，只有两个开关同时闭合时，M和L才工作，不符合“任意一个开关闭合M工作”的要求，且L无法单独发光，排除；
选项B：S₁控制M支路，S₂控制L支路，L只有S₂闭合时才发光，不符合“L一直发光”的要求，排除；
选项C：S₁、S₂串联后控制M支路，必须两个开关同时闭合M才工作，不符合“任意一个开关闭合M工作”的要求，排除；
选项D：L直接并联在电源两端，始终发光；S₁与S₂并联后和M串联，任意一个开关闭合，M所在支路导通，M工作，完全符合题目要求。
【答案】
D
【知识点】
电路连接（串并联）、开关的作用
【点评】
本题结合自助售货机的实际场景，考查串并联电路的特点及开关的控制作用，需准确拆解题目工作条件，逐一分析电路设计是否符合要求，是基础电路应用的典型题。
【难度系数】
0.4

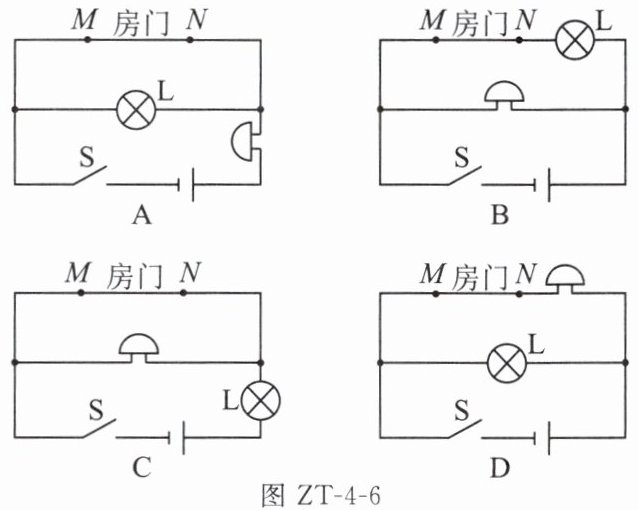

6.（2025苏州）小明要设计自动防盗报警电路。
要求:开关S闭合后,灯亮电铃不响;当房门被打开时,细导线MN被扯断,灯亮且电铃响。
图ZT-4-6中电路符合设计要求的是（）

6. C

【分析】
要解决此题，需根据题目要求分两种情况分析电路：①开关S闭合、导线MN完好时，灯亮且电铃不响；②导线MN被扯断（断开）时，灯亮且电铃响。逐个分析选项的电路结构，判断是否符合要求。
【解析】
选项A：S闭合、MN完好时，灯L被导线MN短路，灯不亮，电铃接入电路工作，不符合“灯亮电铃不响”的要求，排除。
选项B：S闭合、MN完好时，灯L和电铃均被导线MN短路，灯和电铃都不工作，不符合要求，排除。
选项C：S闭合、MN完好时，电铃被导线MN短路，电流仅通过灯L，灯亮，电铃不响；当MN被扯断（断开）时，电铃接入电路，电流同时通过灯L和电铃，灯亮且电铃响，完全符合设计要求。
选项D：S闭合、MN完好时，电铃与灯L并联，电铃会工作（响），不符合“电铃不响”的要求，排除。
【答案】
C
【知识点】
电路连接、电路短路、电路设计
【点评】
本题为电路设计类题目，核心是理解导线MN的短路作用，需结合两种工作状态逐一分析电路，考查对电路结构的分析能力。
【难度系数】
0.5
