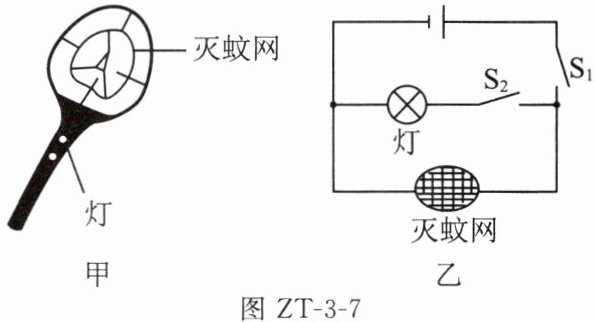

7. 如图ZT-3-7甲所示的电蚊拍具有灭蚊和照明等功能，图乙是其对应的电路图。当开关闭合时，只有灭蚊网通电起到灭蚊作用；当开关闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。灯和灭蚊网的连接方式是。（前两空均选填“S₁”“S₂”或“S₁和S₂”）

图ZT-3-7

7. S₁ S₁和S₂ 并联

【分析】
要解决这道题，需先分析电路图的结构：灭蚊网和灯为并联关系，开关S₁在干路，控制整个电路；开关S₂在灯的支路，仅控制灯。当只有灭蚊网工作时，需切断灯的支路（即S₂断开），仅闭合S₁，此时电流仅通过灭蚊网；当灭蚊网和灯都工作时，需干路开关S₁闭合，同时灯的支路开关S₂也闭合，电流分为两条独立路径分别通过灭蚊网和灯，由此判断用电器的连接方式。
【解析】
根据图乙的电路：
1. 当仅闭合S₁时，电流路径为：电源正极→S₁→灭蚊网→电源负极，此时只有灭蚊网接入电路，起到灭蚊作用；
2. 当闭合S₁和S₂时，电流分为两条路径：①电源正极→S₁→灭蚊网→电源负极；②电源正极→S₁→灯→S₂→电源负极，此时灭蚊网和灯都接入电路，同时工作；
3. 由于电流有两条独立路径，灯和灭蚊网的连接方式为并联。
【答案】
S₁；S₁和S₂；并联
【知识点】
并联电路；开关的作用；电路连接方式
【点评】
本题考查并联电路的特点及开关在电路中的作用，核心是分析电流路径判断用电器工作情况，属于基础电路分析题，难度适中。
【难度系数】
0.4

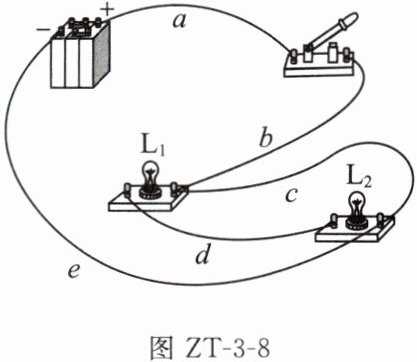

8. 在连接电路时，若发现有连接错误，不少同学习惯将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图 ZT-3-8 所示是某同学连接的电路。

图 ZT-3-8
(1)如果闭合开关，将出现（选填“通路”“开路”或“短路”）现象。
(2)对于这个电路，只需拆除导线（选填“a”“b”“c”或“d”），就能成为一个正确的串联电路。
(3)对于这个电路，还可以只改动导线（选填“a”“b”“c”或“d”），就能成为一个正确的并联电路。请你在需要改动的导线上画“×”，并将正确的导线画出来。

8. (1)短路 (2)c (3)b 如图所示(合理即可)

【分析】
要解决这道题，需先判断闭合开关后的电路状态：电流是否直接连通电源两极（短路）；再根据串联电路（电流只有一条路径，依次经过所有用电器）和并联电路（电流有多条独立路径，各用电器两端分别接电源两极）的特点，分析需要拆除或改动的导线。
【解析】
(1) 闭合开关后，电流从电源正极出发，依次经过导线a、开关、导线b、导线c、导线d、导线e，直接回到电源负极，未经过任何用电器，因此出现短路现象。
(2) 串联电路要求电流只有一条路径，依次经过L₁和L₂。拆除导线c后，电流路径为：电源正极→a→开关→b→L₁→d→L₂→e→电源负极，符合串联电路要求，故需拆除导线c。
(3) 并联电路要求电流有两条独立路径，分别经过L₁和L₂，两端均连接电源两极。改动导线b，在原导线b上画“×”，将其连接开关的一端改接到L₂的右接线柱，此时电流路径：一条为电源正极→a→开关→b→L₁→d→电源负极；另一条为电源正极→a→开关→改接后的导线→L₂→e→电源负极，形成并联电路。
【答案】
(1)短路 (2)c (3)b 如图所示（对应参考答案的图）
【知识点】
电路短路、串联电路、并联电路
【点评】
本题考查电路故障识别与串并联电路的连接，是电路部分的基础题型，需掌握短路的判断方法及串并联电路的电流路径特点，难度适中。
【难度系数】
0.5

9. 关于如图ZT-3-9所示的电路，下列说法正确的是（）


A.只闭合$S_3$时，灯$L_1$、$L_2$都发光
B.只闭合$S_1$时，灯$L_1$、$L_2$并联
C.只闭合$S_2$、$S_3$时，灯$L_1$、$L_2$串联
D.开关都闭合时，电路会发生短路

9. D

【分析】要判断各选项的正误，需逐个分析开关闭合时的电流路径，结合串联、并联、短路的定义进行判断：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条独立路径；电源短路是指电源两极直接被导线连通，不经过用电器。
【解析】
选项A：只闭合$S_3$时，电流路径为：电源正极→$S_3$→下中间节点→$L_2$→电源负极，$L_1$所在支路无电流，仅$L_2$发光，A错误。
选项B：只闭合$S_1$时，电流路径为：电源正极→$S_1$→中间节点→$L_1$→下中间节点→$L_2$→电源负极，电流只有一条路径，$L_1$、$L_2$串联，并非并联，B错误。
选项C：只闭合$S_2$、$S_3$时，电流从电源正极→$S_3$→下中间节点后，分为两条路径：①下中间节点→$L_1$→中间节点→$S_2$→电源负极；②下中间节点→$L_2$→电源负极，$L_1$、$L_2$并联，并非串联，C错误。
选项D：开关都闭合时，电流路径为：电源正极→$S_1$→中间节点→$S_2$→电源负极，电源两极直接被导线连通，发生电源短路，D正确。
【答案】D
【知识点】电路连接判断；串联、并联电路；短路
【点评】本题考查电路的基本连接方式判断，需熟练掌握电流路径的分析方法，区分串联、并联和短路的特点，是电路部分的基础题型，需仔细分析每个开关组合的电路情况。
【难度系数】0.5

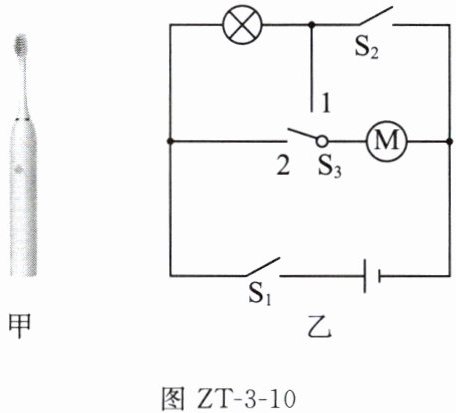

10. (2025信阳平桥区期中)如图ZT-3-10甲所示是小明购买的电动牙刷，图乙为该电动牙刷的内部电路图。闭合开关$\mathrm{S}_1$，为了使电动机与灯泡串联工作，$\mathrm{S}_3$应接（选填“1”或“2”）接线柱，$\mathrm{S}_2$应（选填“断开”或“闭合”）；若开关$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{S}_3$接2接线柱，小灯泡与电动机（选填“串联”或“并联”）工作。

图ZT-3-10

10. 1 断开 并联

【分析】
要判断用电器的连接方式，需根据电流路径分析：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条独立路径，各用电器两端分别接电源两极。闭合$\mathrm{S}_1$后，要使电动机与灯泡串联，需让电流依次经过两者，因此要控制开关状态形成单一电流路径；当开关状态变化时，分析电流的分支情况即可判断并联还是串联。
【解析】
1. 闭合$\mathrm{S}_1$，使电动机与灯泡串联：电流需从电源正极出发，依次经过电动机、灯泡，再回到电源负极。此时$\mathrm{S}_2$应断开（防止短路），$\mathrm{S}_3$需接1，电流路径为：电源正极→电动机→$\mathrm{S}_3$（接1）→灯泡→$\mathrm{S}_1$→电源负极，形成单一串联路径。
2. 当$\mathrm{S}_1$、$\mathrm{S}_2$闭合，$\mathrm{S}_3$接2时：电流从电源正极分为两条路径，一条经$\mathrm{S}_2$、灯泡、$\mathrm{S}_1$回到负极；另一条经电动机、$\mathrm{S}_3$（接2）、$\mathrm{S}_1$回到负极，因此小灯泡与电动机并联工作。
【答案】
1 断开 并联
【知识点】
串联电路、并联电路、电路分析
【点评】
本题通过电动牙刷的电路考查串并联电路的判断，核心是根据开关状态分析电流路径，属于基础电路题，需掌握串并联的电流特点。
【难度系数】
0.5

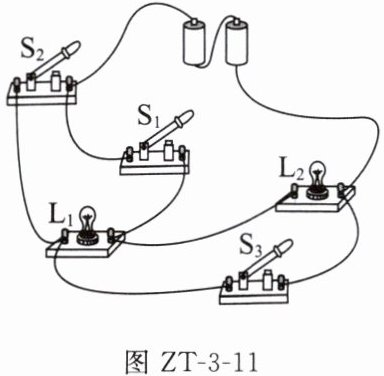

11. 如图ZT-3-11所示电路，要使电灯$\mathrm{L}_1$和$\mathrm{L}_2$串联，应只闭合开关；要使电灯$\mathrm{L}_1$和$\mathrm{L}_2$并联，应只闭合开关；同时闭合开关会导致电源短路。

图ZT-3-11

11. S₂ S₁和S₃ S₂和S₃

【分析】要判断电路的连接方式，需分析电流的路径：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条路径，各用电器独立工作；电源短路是指电流不经过用电器直接从电源正极回到负极。据此结合开关的闭合情况逐一分析：要使$\mathrm{L}_1$、$\mathrm{L}_2$串联，需让电流依次经过两灯，对应只闭合$\mathrm{S}_2$；要使两灯并联，需让电流分成两条独立路径分别经过两灯，对应闭合$\mathrm{S}_1$和$\mathrm{S}_3$；若同时闭合$\mathrm{S}_2$和$\mathrm{S}_3$，电流会直接从电源正极经开关回到负极，造成电源短路。
【解析】1. 串联：只闭合$\mathrm{S}_2$时，电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{L}_1$→$\mathrm{L}_2$→电源负极，电流只有一条路径，$\mathrm{L}_1$和$\mathrm{L}_2$串联；2. 并联：闭合$\mathrm{S}_1$和$\mathrm{S}_3$、断开$\mathrm{S}_2$时，电流分为两条路径：①电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→电源负极；②电源正极→$\mathrm{S}_3$→$\mathrm{L}_2$→电源负极，两灯各自独立工作，为并联；3. 短路：同时闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{S}_3$→电源负极，不经过用电器，造成电源短路。
【答案】$\mathrm{S}_2$；$\mathrm{S}_1$和$\mathrm{S}_3$；$\mathrm{S}_2$和$\mathrm{S}_3$
【知识点】串联电路；并联电路；电路短路
【点评】本题通过实物电路考查串并联电路的判断及短路的识别，核心是理清电流路径，需掌握串并联电路的电流特点，难度适中。
【难度系数】0.3
