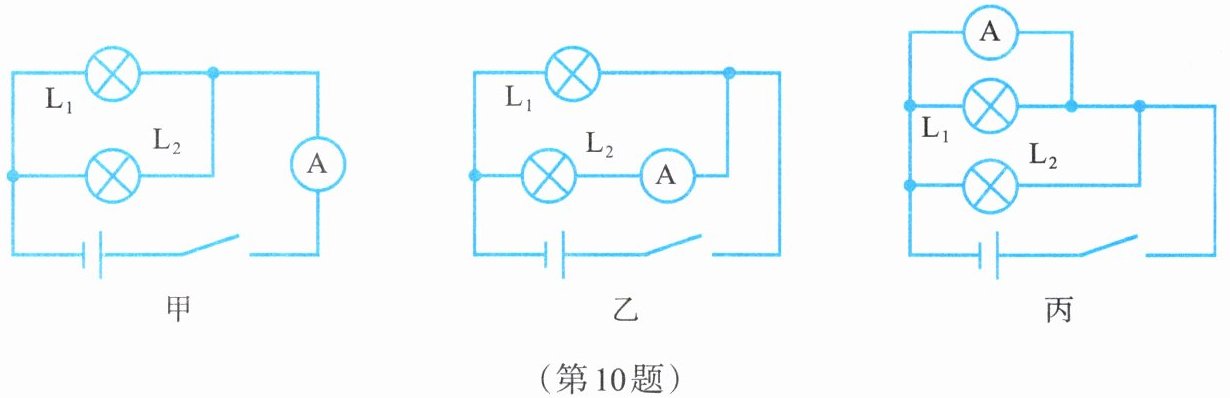

10. 读图，回答下列问题。

（1）甲、乙、丙三个电路图中，存在错误，闭合开关后，该电路将出现现象。
（2）电路图甲中，电流表测量（填“L₁”“L₂”或“L₁和L₂”）的电流。请在该图中电流表上标明“+”“-”接线柱。
（3）根据电路图乙连接电路时，开关应，电流表应先用（填“0～0.6A”或“0～3A”）量程试触；若合上开关后，灯泡L₁发光、L₂不发光，电流表指针不发生偏转，则原因可能是()。
A. 灯泡L₁短路
B. 开关处断路
C. 灯泡L₂断路
D. 电源供电不足

10.(1) 丙 电源短路 (2) L₁和L₂ 图略 (3) 断开 0～3A C

【分析】
要解决这道题，需先识别三个电路图的连接方式，再结合电流表的使用规则、电路故障分析来逐一解答：
1. 分析三个电路图：甲为并联电路，电流表在干路；乙为并联电路，电流表与L₂串联；丙中电流表直接并联在电源两端，会短路电源。
2. 甲图中，电流表位置判断测量对象，接线柱需满足电流“正进负出”。
3. 连接电路的基本要求（开关断开）、电流表试触规则，结合故障现象（L1发光、L2不发光、电流表无偏转）分析故障原因。
【解析】
（1）观察丙图：电流表直接并联在电源两端，闭合开关后，电流不经过用电器直接从电源正极回到负极，会出现电源短路，因此丙存在错误。
（2）甲图中，L₁和L₂并联，电流表在干路，测量的是L₁和L₂的总电流；电流表接线柱需电流从“+”接线柱流入，“-”接线柱流出，靠近电源正极的为“+”，另一端为“-”。
（3）连接电路时，开关应断开，防止连接过程中短路；电流表使用前，若不知电流大小，应先用0～3A量程试触；故障分析：L₁发光说明L₁支路、电源、开关正常，L₂不发光且电流表无偏转，说明L₂支路断路，故选C。
【答案】
（1）丙；电源短路
（2）L₁和L₂；（电流表接线柱：靠近电源正极的标“+”，另一端标“-”）
（3）断开；0～3A；C
【知识点】
并联电路、电流表使用、电路故障分析
【点评】
本题考查电学基础知识点，涵盖电路识别、电流表使用、故障判断，是初中电学的核心基础题，需掌握串并联电路特点和电流表规则。
【难度系数】
0.6
