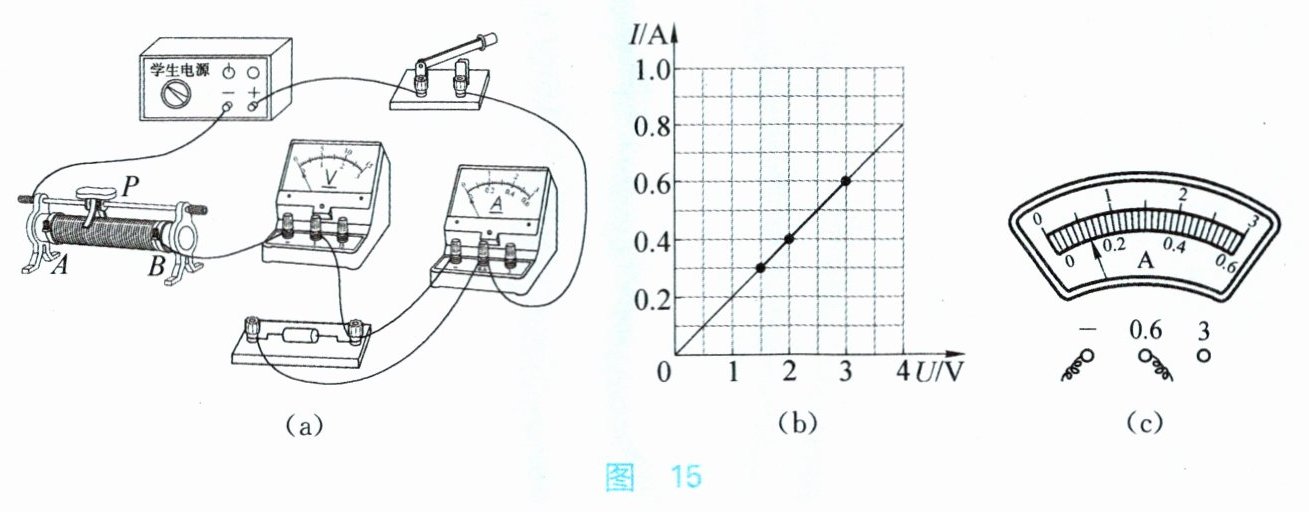

17. 小欣利用如图 15(a) 所示器材“探究电流与电压、电阻的关系”,其中电源电压恒定。
(1)在如图 15(a) 所示的电路中,有一根导线连接错误,请在连接错误的导线上画“$ × $”,并用笔画线代替导线将电路连接正确。
(2)正确连接电路后,先将滑动变阻器的滑片 $ P $ 移到______端,再闭合开关并移动滑片 $ P $,发现电流表、电压表的示数均为零,原因可能是滑动变阻器发生______。
(3)排除故障后,小欣先“探究电流与电压的关系”。根据实验数据描点绘制图像如图 15(b) 所示,分析可知：本次实验所用定值电阻的阻值为______ $ \Omega $；当电阻一定时,通过导体的电流与导体两端的电压成______比。
(4)小欣继续“探究电流与电阻的关系”。接入 $ 10 \, \Omega $ 的定值电阻进行实验,刚闭合开关,电流表的示数如图 15(c) 所示,为______ $ A $；移动滑片 $ P $,使定值电阻两端电压达到 $ 2 \, V $,此时变阻器接入电路的阻值恰好为最大阻值的一半,并记录电流值。换用不同的定值电阻重复实验,当接入 $ 30 \, \Omega $ 的定值电阻时,无论怎样调节滑片 $ P $,都无法使定值电阻两端的电压达到 $ 2 \, V $,小欣认为可以更换最大阻值不小于______ $ \Omega $ 的滑动变阻器完成这次实验。
(1)在如图 15(a) 所示的电路中,有一根导线连接错误,请在连接错误的导线上画“$ × $”,并用笔画线代替导线将电路连接正确。
(2)正确连接电路后,先将滑动变阻器的滑片 $ P $ 移到______端,再闭合开关并移动滑片 $ P $,发现电流表、电压表的示数均为零,原因可能是滑动变阻器发生______。
(3)排除故障后,小欣先“探究电流与电压的关系”。根据实验数据描点绘制图像如图 15(b) 所示,分析可知：本次实验所用定值电阻的阻值为______ $ \Omega $；当电阻一定时,通过导体的电流与导体两端的电压成______比。
(4)小欣继续“探究电流与电阻的关系”。接入 $ 10 \, \Omega $ 的定值电阻进行实验,刚闭合开关,电流表的示数如图 15(c) 所示,为______ $ A $；移动滑片 $ P $,使定值电阻两端电压达到 $ 2 \, V $,此时变阻器接入电路的阻值恰好为最大阻值的一半,并记录电流值。换用不同的定值电阻重复实验,当接入 $ 30 \, \Omega $ 的定值电阻时,无论怎样调节滑片 $ P $,都无法使定值电阻两端的电压达到 $ 2 \, V $,小欣认为可以更换最大阻值不小于______ $ \Omega $ 的滑动变阻器完成这次实验。
答案

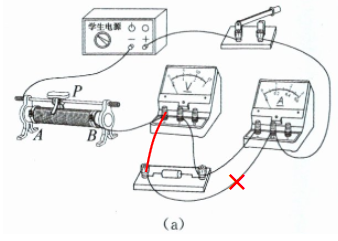

(1)
(2) A（或左）；断路
(3) 5；正
(4) 0.1；30
