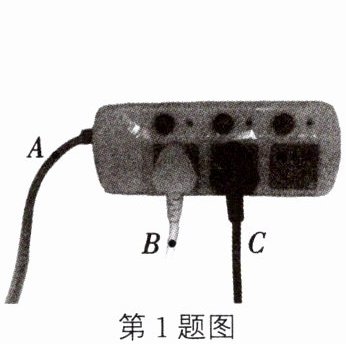

1 新情境生活实践 如图所示为家用插线板示意图,图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B和C三处的电流分别为$I_A$、$I_B$和$I_C$,则它们的大小关系正确的是 ()

A.$I_A=I_B$
B.$I_B=I_C$
C.$I_B=I_A+I_C$
D.$I_A=I_B+I_C$
第1题图

1. D

【分析】首先明确家庭电路中，插线板上的台灯和取暖器为并联连接，A线在干路，B、C线分别在两条支路上。根据并联电路的电流规律，干路电流等于各支路电流之和，据此分析各选项即可得出正确结论。
【解析】家庭电路中，台灯和取暖器是并联的，A线处于干路，B、C线分别处于两条支路。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_A = I_B + I_C$。对选项逐一分析：A选项$I_A=I_B$，干路电流大于支路电流，该式不成立，错误；B选项$I_B=I_C$，两个用电器的功率不一定相同，电流不一定相等，错误；C选项$I_B=I_A+I_C$，支路电流小于干路电流，该式不成立，错误；D选项$I_A=I_B+I_C$，符合并联电路干路电流与支路电流的关系，正确。
【答案】D
【知识点】并联电路电流规律、家庭电路连接
【点评】本题结合生活中的插线板场景，考查并联电路的电流规律，属于基础应用类题目，需要明确干路和支路的电流关系，难度较低。
【难度系数】0.7

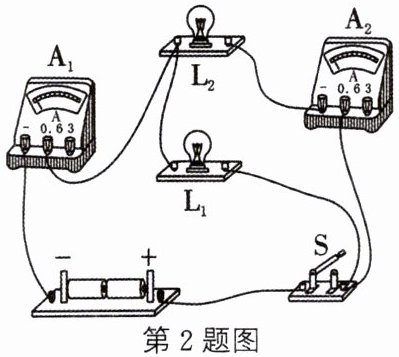

2 [2025宿豫期末]如图所示的电路中，闭合开关后，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数分别为0.5 A和0.3 A，则通过小灯泡$\mathrm{L}_{1}$的电流为 （）

A.0.2 A
B.0.3 A
C.0.5 A
D.0.8 A

2. A

【分析】首先分析电路连接方式，明确电流表的测量对象：由图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$接在干路，测量干路的总电流；电流表$\mathrm{A}_{2}$与$\mathrm{L}_{2}$串联，测量通过$\mathrm{L}_{2}$的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此通过$\mathrm{L}_{1}$的电流等于干路电流减去通过$\mathrm{L}_{2}$的电流。
【解析】解：由电路图可知，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路电流，其示数为干路总电流$I=0.5\ \mathrm{A}$；电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流，其示数为$I_{2}=0.3\ \mathrm{A}$。根据并联电路的电流特点$I=I_{1}+I_{2}$，可得通过小灯泡$\mathrm{L}_{1}$的电流$I_{1}=I - I_{2}=0.5\ \mathrm{A} - 0.3\ \mathrm{A}=0.2\ \mathrm{A}$，故本题选A。
【答案】A
【知识点】并联电路电流规律、电流表的使用
【点评】本题主要考查并联电路的电流规律，解题关键是正确判断电流表所测的电路部分，属于电学基础题型，难度适中。
【难度系数】0.6

3 [2025 泗阳期中]如图所示是探究并联电路中电流、电压规律的电路图，闭合开关S后，下列说法正确的是
（）

A.通过$\mathrm{L}_1$的电流一定大于通过$\mathrm{L}_2$的电流
B.通过$\mathrm{L}_1$的电流一定等于通过$\mathrm{L}_2$的电流
C.$\mathrm{L}_1$两端电压一定等于$\mathrm{L}_2$两端电压
D.$\mathrm{L}_1$两端电压一定大于$\mathrm{L}_2$两端电压

3. C

【分析】首先观察电路图，明确L₁与L₂的连接方式为并联。根据并联电路的基本规律，并联电路各支路两端电压相等；而电流大小需结合电阻分析，由于未知两灯电阻，无法直接判断电流关系。接下来逐一分析选项，确定正确答案。
【解析】由电路图可知，闭合开关S后，L₁和L₂并联。根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此L₁两端电压一定等于L₂两端电压，故C正确，D错误；根据欧姆定律I=U/R，因不知道L₁和L₂的电阻大小，无法确定通过它们的电流大小关系，所以A、B错误。
【答案】C
【知识点】并联电路电压规律、欧姆定律
【点评】本题考查并联电路的电压规律，属于基础题，核心是掌握并联电路电压的特点，需注意电流大小需结合电阻判断，不能直接推导。
【难度系数】0.7

4 用电压表测电压时，电压表显示的实际上是其自身两端的电压值，我们将电压表的示数当作被测的电压值，其依据是。

4. 并联支路两端的电压相等

【分析】
要解答本题，需结合电压表的使用规则和并联电路的电压特点思考：电压表使用时需并联在被测电路两端，当电压表并联在被测元件两端时，由于并联电路各支路电压相等，电压表自身两端的电压就等于被测元件两端的电压，因此用电压表示数当作被测电压的依据是并联支路两端的电压相等。
【解析】
电压表的正确使用方法是并联在被测电路两端。当将电压表并联在被测对象两端时，根据并联电路的电压规律：并联电路中各支路两端的电压相等，此时电压表自身两端的电压与被测对象两端的电压相同，所以可以用电压表显示的自身两端电压值当作被测电压值，因此该操作的依据是并联支路两端的电压相等。
【答案】
并联支路两端的电压相等
【知识点】
并联电路的电压规律、电压表的使用原理
【点评】
本题考查对电压表测量电压原理的理解，结合并联电路的基础电压规律即可解答，属于电学基础概念题，侧重核心知识点的应用。
【难度系数】
0.3

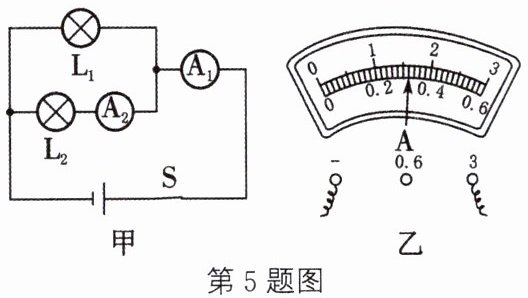

5 如图甲所示，电路中的两个电灯联，电流表A₁的示数如图乙所示，则A₁的示数为A，电流表A₂的示数为0.9 A，则通过L₁的电流是A，通过L₂的电流是A。

5. 并 1.6 0.7 0.9

【分析】首先观察甲图的电路，判断两灯的连接方式：电流从电源正极流出后，分为两条独立支路，分别经过L₁和L₂，再汇合回到电源负极，因此两灯为并联。接着明确电流表的测量对象：电流表A₁在干路，测量电路的总电流；电流表A₂与L₂串联，测量L₂的电流。读取电流表A₁的示数时，需先确定量程，再根据指针位置读数。最后利用并联电路的电流规律（干路电流等于各支路电流之和），计算通过L₁的电流。
【解析】1. 判断电路连接：电流从电源正极流出，分成两条路径分别经过L₁、L₂，再汇合回到电源负极，故两灯并联。2. 读取A₁的示数：由图乙可知，A₁接线柱接“-”和“3”，量程为0~3A，分度值为0.1A，指针指向1.6A，因此A₁的示数为1.6A。3. 计算支路电流：已知A₂的示数为0.9A，即通过L₂的电流I₂=0.9A；根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I - I₂=1.6A - 0.9A=0.7A。
【答案】并；1.6；0.7；0.9
【知识点】并联电路电流规律、电流表读数、电路连接方式判断
【点评】本题考查并联电路的特点和电流表的读数，属于基础题型，关键是明确电流表的测量对象和量程，利用并联电流规律计算，难度适中。
【难度系数】0.6

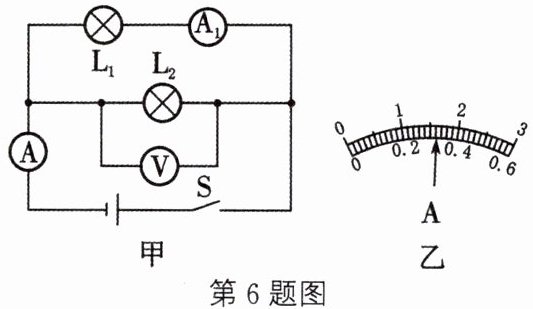

6 如图甲所示的电路中，电源电压恒为3 V。闭合开关S后，电流表A、A₁的示数均如图乙所示，则通过小灯泡L₂的电流为A，电压表V的示数为V。

6. 1.28 3

【分析】首先明确电路结构：L₁与L₂并联，电流表A测干路电流，电流表A₁测L₁支路电流，电压表V测电源电压（即并联电路各支路电压）。根据并联电路电流规律，干路电流等于各支路电流之和，因此电流表A的示数大于A₁的示数，而两表指针位置相同，说明它们使用的量程不同：A用0~3A量程，A₁用0~0.6A量程。再根据电流表量程和分度值读数，结合并联电路电流规律计算L₂的电流；电压表直接测电源电压，可得其示数。
【解析】
1. 电路分析：由图甲可知，L₁与L₂并联，电流表A测干路电流，A₁测L₁的电流，电压表V测电源电压。
2. 电流表读数：两表指针位置相同，干路电流大于支路电流，故A使用0~3A量程，分度值为0.1A，读数为1.6A；A₁使用0~0.6A量程，分度值为0.02A，读数为0.32A。
3. 计算L₂的电流：根据并联电路电流规律$I = I_1 + I_2$，可得通过L₂的电流$I_2 = I - I_1 = 1.6A - 0.32A = 1.28A$。
4. 电压表读数：电压表测电源电压，电源电压恒为3V，故电压表V的示数为3V。
【答案】1.28；3
【知识点】并联电路电流规律、电流表读数、电压表读数
【点评】本题考查并联电路的电流、电压规律，核心是根据指针位置相同区分电流表量程，结合公式计算，难度适中。
【难度系数】0.5
