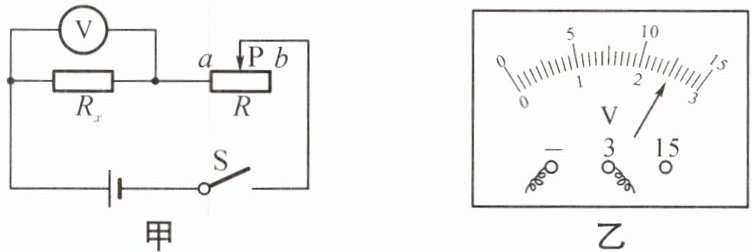

1. 要测量电阻$R_x$的阻值(约为数百欧),实验器材有干电池两节,开关、电压表(量程0～3 V、0～15V)、滑动变阻器(100 Ω 2 A)和电阻箱(0～9 999 Ω)各一个,导线若干,测量电路如图甲所示.

(1)和通常使用的“伏安法”不同,这次实验没有选用电流表,请你简要说明原因：______.
(2)在接通电路前,应将滑动变阻器的滑片P移到________(选填“a”或“b”)端.
(3)连接好电路,闭合开关,移动滑动变阻器的滑片,电压表示数如图乙所示,为________V.
(4)接下来把电路中的待测电阻$R_x$替换为电阻箱,然后要进行的操作是________.

由于待测
; 电阻太大，根据欧姆定律可知，电路中的电流太小，小于电流表的分度值，无法使用电流表精确测量电流
; b
; 2.5
; 保持滑动变阻器的
; 滑片位置不变，改变电阻箱的电阻，使电压表的示数为2.5 V

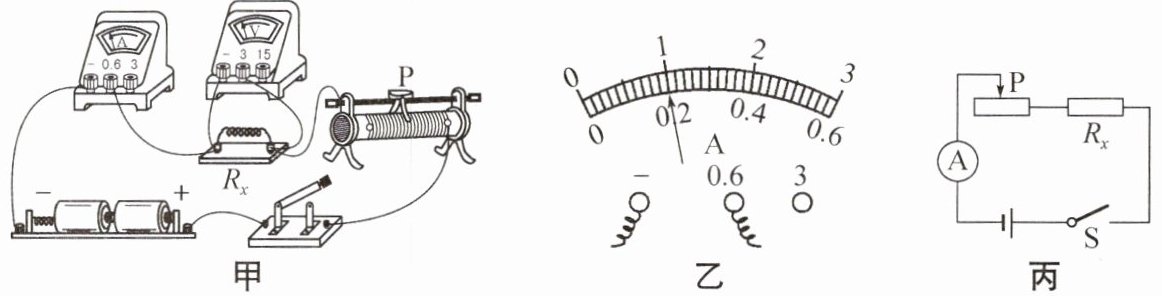

2. 小松进行“测量定值电阻的阻值”的实验，连接了如图甲所示的电路图.

(1)该实验的实验原理是________.
(2)连接电路时，开关应________.

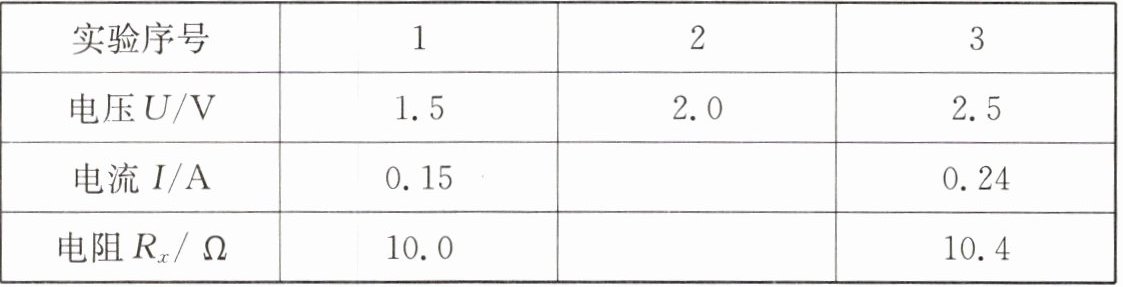

(3)小松测量的数据如下表所示.

第2次实验中，电流表示数如图乙所示，则可算出对应的电阻值为________Ω.
(4)小颖设计了如图丙所示的电路，也测出了电阻$ R_x $的阻值，实验器材有：电阻$ R_x $、电源(电压恒定但未知)、滑动变阻器(已知最大阻值为$ R_0 $)、电流表、开关、导线若干，实验步骤如下.
①闭合开关后，滑动变阻器的滑片P在最左端时，电流表示数为$ I_1 $.
②移动滑片P至滑动变阻器的________端时，电流表示数为$ I_2 $($ I_2 $未超过电流表的量程).
③则待测电阻$ R_x $的阻值$ R_x = $______(用$ R_0 $、$ I_1 $、$ I_2 $表示).

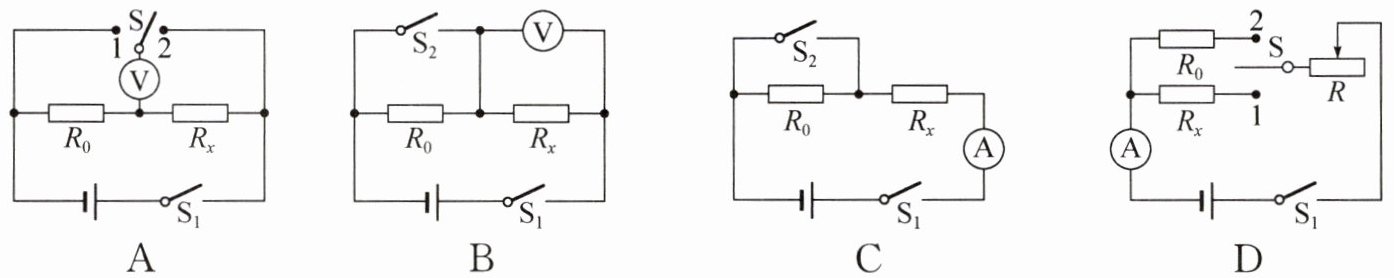

(5)(多选)下面是小明利用实验室常用仪器设计出的测量未知电阻$ R_x $阻值的四种电路，电源电压恒定但未知，$ R_0 $是阻值已知的定值电阻，滑动变阻器$ R $的最大阻值未知，实验中只能闭合或断开开关以及移动滑动变阻器的滑片，其中能够测量出$ R_x $阻值的电路是
( )

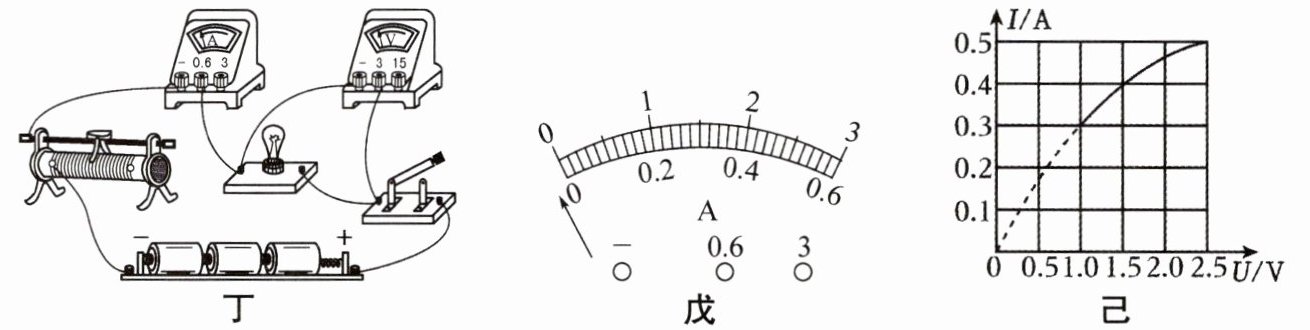

(6)接着他们测量额定电压为2.5 V的小灯泡正常发光时的电阻，电路如图丁所示.

①开关闭合前，发现电流表A的指针在如图戊所示的位置，原因是________.
②图己是该小灯泡两端的电压$ U $和通过它的电流$ I $的关系图像，则小灯泡正常发光时的电阻为________Ω.
③小明根据所测数据计算出小灯泡的电阻不是一个定值，原因是________.

$R = \frac{U}{I}$ ; 断开
; 10
; 最右
; $\frac{I_{1}R_{0}}{I_{2}-I_{1}}$ ; BCD
; 电流表没有调零
; 5
; 小灯泡的电阻随温度
; 的变化而变化
