3. 有两个阻值未知的定值电阻$R_1$、$R_2$.

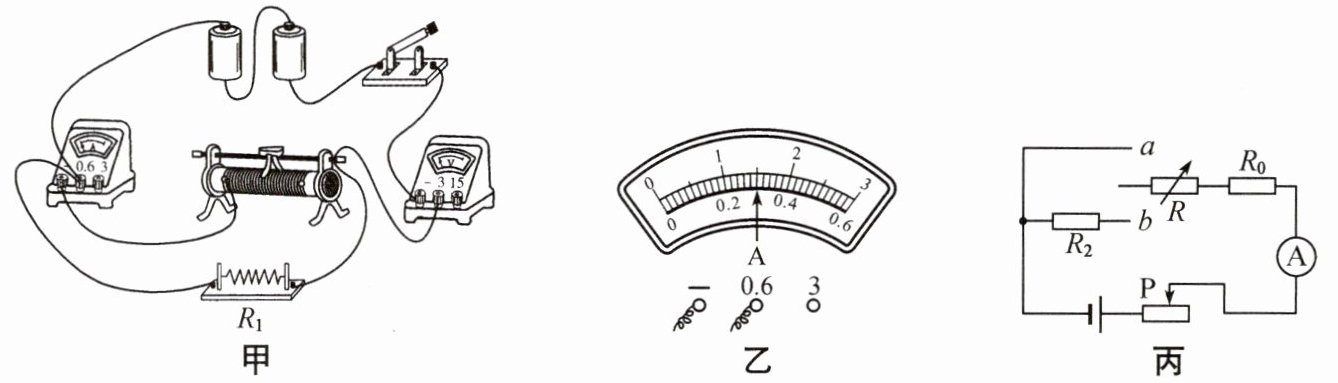

(1)图甲是用伏安法测$R_1$阻值的实物电路,电源电压恒为$3\ \mathrm{V}$,滑动变阻器最大阻值为$10\ \Omega$.
①图甲中有一根导线连接错误,请在该导线上画“×”并在图中改正(所画的导线为实线且不能交叉).
②改正电路后,闭合开关,发现无论怎样移动滑动变阻器滑片,两个电表均无示数,其原因可能是 （ ）
A. 滑动变阻器断路
B. $R_1$断路
C. $R_1$短路
③故障排除后,正确操作实验器材,移动滑片,当电压表示数为$1.2\ \mathrm{V}$时,电流表示数如图乙所示,则待测电阻$R_1=\_\_\_\_\_\_\ \Omega$.

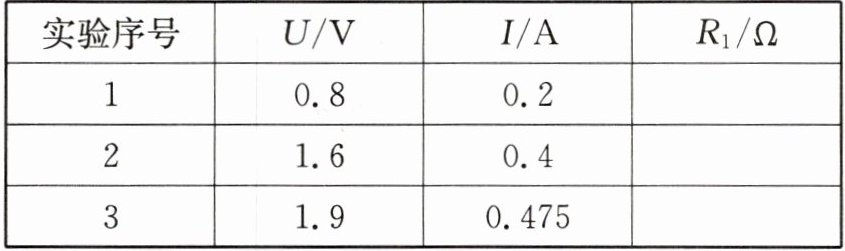

④现有以下三组数据,分析可知,不可能是通过以上实验获得的数据有______(填序号).

(2)图丙是能巧测$R_2$阻值的实验电路图.图中$R$为电阻箱,$R_0$为定值电阻(阻值未知).要求仅利用电阻箱示数表示$R_2$的阻值,请在空白处填上适当内容.
①将$a$点接入电路,调节电阻箱,将滑动变阻器滑片$\mathrm{P}$移至适当位置,记下______.
②将$b$点接入电路,只调节______,使______不变,记下______.
③则$R_2=\_\_\_\_\_\_$(用所测量的物理量符号表示).

; A
; 4
; 1、3
; 电流表的示数$I$和电阻箱的阻值$R_{A}$ ; 电阻箱
; 电流表示数$I$ ; 电阻箱的阻值$R_{B}$ ; $R_{A}-R_{B}$
