20. 小明用一支温度计测出此时室内温度为 $ 20^{\circ}C $,而后立即将温度计放在电风扇前面吹。请在图 15 中画出能反映温度计的示数随时间变化的大致图像。

答案


如图 33 所示

解析

（在图15中，过纵轴20℃处画一条平行于时间轴的水平直线）

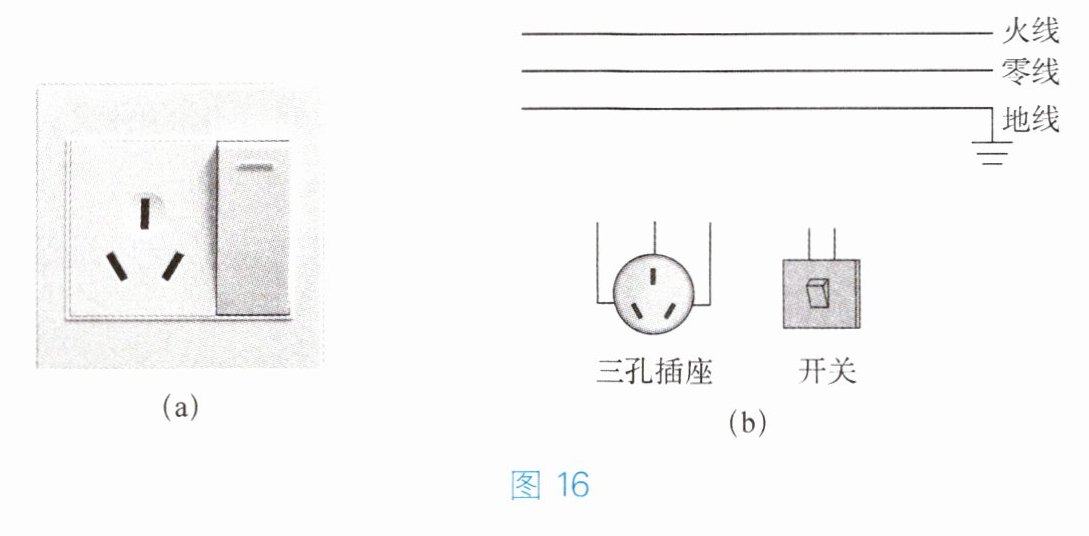

21. 图 16(a)为一个带开关的插座,开关闭合时,插孔可以提供工作电压。请在图 16(b)中将对应的电路连接完整,要求符合安全用电原则。

答案


如图 34 所示

解析

（此处应根据安全用电原则连接电路：火线先接入开关，再连接到三孔插座的右孔；零线直接连接到三孔插座的左孔；地线连接到三孔插座的上孔。）
22. 某科普视频中展示过一个有趣的实验。实验前,先在塑料袋中装入少量酒精,将塑料袋内的气体排放干净并扎紧袋口。实验步骤及现象如下,请你根据所学的热学知识解释实验现象。
(1) 在玻璃碗里倒入适量开水,观察到玻璃碗壁变模糊了。这是为什么?
(2) 把装有酒精的塑料袋放入盛有开水的玻璃碗中,观察到塑料袋鼓起来了。这又是为什么?

答案

（1）在玻璃碗里倒入适量开水，开水蒸发后的水蒸气遇到温度较低的碗壁液化成水，所以玻璃碗壁变模糊了 （2）装有酒精的塑料袋放入盛有开水的玻璃碗中，酒精吸热，温度升高，蒸发加快，酒精汽化为大量的酒精蒸气，将塑料袋鼓起来

解析

（1）开水蒸发产生的水蒸气遇到温度较低的碗壁液化成小水珠，使玻璃碗壁变模糊。
（2）酒精吸热后温度升高，蒸发加快，汽化为大量酒精蒸气，导致塑料袋鼓起来。
