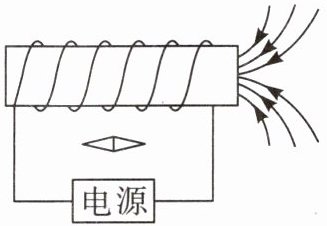

3. 如图所示，下列判断正确的是()


A.通电螺线管的右端为N极
B.电源右端为正极
C.小磁针右端为S极
D.通过小磁针的磁感线方向水平向右

3.D

【分析】
要解决本题，需结合磁体外部磁感线规律、安培定则、磁场方向与小磁针的关系逐步推导：首先根据磁感线的指向判断螺线管的磁极，再用安培定则确定电源正负极，最后分析小磁针的磁极和所在位置的磁感线方向，逐一验证选项。
【解析】
1. 判断螺线管磁极：磁体外部的磁感线从N极出发，回到S极。图中螺线管右端的磁感线箭头指向螺线管，说明磁感线进入螺线管右端，因此螺线管右端为S极，左端为N极，故选项A错误。
2. 判断电源正负极：根据安培定则，右手握住螺线管，大拇指指向螺线管的N极（左端），四指弯曲方向为电流方向，由此可知电流从螺线管右端流入、左端流出，因此电源右端为负极，左端为正极，故选项B错误。
3. 分析小磁针与磁感线：螺线管外部磁场方向从N极（左端）指向S极（右端），小磁针在螺线管下方，此处磁感线方向水平向右，故选项D正确；小磁针N极指向磁场方向，因此小磁针右端为N极，选项C错误。
【答案】
D
【知识点】
通电螺线管的磁场、磁感线、安培定则
【点评】
本题考查电磁学基础知识点，需熟练掌握磁感线特点和安培定则的应用，是典型的通电螺线管磁场分析题，侧重基础规律的运用。
【难度系数】
0.5

4.下图是判定通电螺线管的磁极极性跟电流方向的关系的示意图,请在虚线框内标出通电螺线管的磁极,并在A点标出电流方向。

4.如图所示

【分析】本题需利用安培定则（右手螺旋定则）判断通电螺线管的磁极和电流方向。解题思路：右手握住螺线管，让大拇指指向螺线管的N极，此时四指弯曲的方向即为螺线管中电流的方向，据此确定虚线框内的磁极和A点的电流方向。
【解析】根据安培定则，右手握住螺线管，大拇指指向虚线框内的N极，四指弯曲方向对应螺线管的电流方向，因此A点的电流方向向下，虚线框内的磁极标注为N极。
【答案】如图所示
【知识点】安培定则；通电螺线管磁极
【点评】本题是电磁学基础题，考查安培定则的应用，难度较低，主要检验学生对基本定则的掌握情况。
【难度系数】0.7

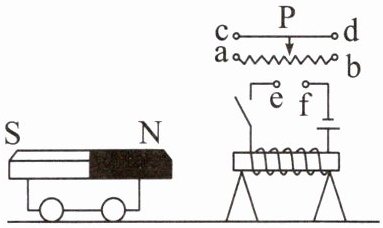

5.如图所示,将条形磁体固定在静止的小车上,电路连接完整后,闭合开关时,小车不动。滑动变阻器的滑片P向左移动到某位置时,小车开始向左运动,则下列滑动变阻器接入电路的方式正确的是()


A.a接e、d接f
B.a接e、b接f
C.c接e、d接f
D.c接e、b接f

5.A

【分析】
要解决本题，需分三步推导：首先根据小车运动方向判断电磁铁的磁极，再结合安培定则确定电流方向，最后根据滑片移动时的电流要求，分析滑动变阻器的正确接线方式。条形磁体右端为N极，小车向左运动说明电磁铁左端与条形磁体同名磁极相斥，故电磁铁左端为N极；再用安培定则判断电流方向，结合滑片左移需电流增大的要求，确定滑动变阻器接入电阻需减小，进而选出正确接线。
【解析】
1. 确定电磁铁磁极：条形磁体右端是N极，小车向左运动，说明电磁铁左端与条形磁体相互排斥，根据“同名磁极相互排斥”，可知电磁铁左端为N极。
2. 判断电流方向：用安培定则（右手握住螺线管，大拇指指向N极，四指指向电流方向），可得电流从螺线管右端流入、左端流出，电路路径为：电源正极→f→螺线管右端→螺线管左端→e→滑动变阻器→电源负极。
3. 分析滑动变阻器的接线：滑片P向左移动时小车开始运动，说明电路电流需增大，滑动变阻器接入电阻需减小。滑动变阻器采用“一上一下”接线，当接左下接线柱a和右上接线柱d时，接入的电阻丝是aP段，滑片左移时aP段长度变短，电阻减小，电流增大，符合要求。
4. 验证选项：A选项（a接e、d接f）符合上述分析；B选项接入全部电阻丝，电阻不变；C选项接入金属杆，电阻为0；D选项接入bP段，滑片左移时电阻增大，均不符合。
【答案】
A
【知识点】
磁极间的相互作用、安培定则、滑动变阻器的使用
【点评】
本题综合考查电磁铁、磁极间相互作用和滑动变阻器的知识，需逐步推导磁极、电流方向和滑动变阻器接线，逻辑清晰即可解答，是中等难度的电学综合题。
【难度系数】
0.5
