7 在如图所示的电路中，a、b、c三个元件中只有一个是电流表，另两个是灯泡且开关S闭合后均能发光，则a、b、c对应元件的可能情况是：
a 是灯泡,b 是电流表,c 是灯泡
或a 是灯泡,b 是灯泡,c 是电流表
。答案
7.a 是灯泡,b 是电流表,c 是灯泡;或a 是灯泡,b 是灯泡,c 是电流表
解析
【分析】
要解决本题，需结合电流表的使用规则分析：电流表必须串联在电路中，若直接并联在电源两端会造成电源短路，导致其他用电器无法工作。题目要求开关闭合后仅一个是电流表，另两个是灯泡且均发光，因此先判断哪个元件不能是电流表：若a是电流表，它会直接连接电源正负极，造成电源短路，使b、c无法发光，故a一定是灯泡；剩余b和c中，一个为电流表，一个为灯泡，再分情况验证是否符合“两灯均发光”的条件。
【解析】
1. 确定a的类型：若a为电流表，会直接并联在电源两端，造成电源短路，b、c无电流通过，无法发光，因此a只能是灯泡。
2. 情况一：b为电流表，a、c为灯泡。电流从电源正极经开关后，分为两条支路：一条经灯泡a回到电源负极，另一条经电流表b、灯泡c回到电源负极，两个灯泡都有电流通过，均发光，符合条件。
3. 情况二：c为电流表，a、b为灯泡。电流从电源正极经开关后，分为两条支路：一条经灯泡a回到电源负极，另一条经灯泡b、电流表c回到电源负极，两个灯泡都有电流通过，均发光，符合条件。
【答案】
a是灯泡，b是电流表，c是灯泡；a是灯泡，b是灯泡，c是电流表
【知识点】
电流表的使用；电路连接；短路判断
【点评】
本题结合电路结构考查电流表的正确使用，核心是明确电流表不能并联在电源两端，需通过分析电流路径判断各元件类型，属于中等难度的电路分析题。
【难度系数】
0.5
要解决本题，需结合电流表的使用规则分析：电流表必须串联在电路中，若直接并联在电源两端会造成电源短路，导致其他用电器无法工作。题目要求开关闭合后仅一个是电流表，另两个是灯泡且均发光，因此先判断哪个元件不能是电流表：若a是电流表，它会直接连接电源正负极，造成电源短路，使b、c无法发光，故a一定是灯泡；剩余b和c中，一个为电流表，一个为灯泡，再分情况验证是否符合“两灯均发光”的条件。
【解析】
1. 确定a的类型：若a为电流表，会直接并联在电源两端，造成电源短路，b、c无电流通过，无法发光，因此a只能是灯泡。
2. 情况一：b为电流表，a、c为灯泡。电流从电源正极经开关后，分为两条支路：一条经灯泡a回到电源负极，另一条经电流表b、灯泡c回到电源负极，两个灯泡都有电流通过，均发光，符合条件。
3. 情况二：c为电流表，a、b为灯泡。电流从电源正极经开关后，分为两条支路：一条经灯泡a回到电源负极，另一条经灯泡b、电流表c回到电源负极，两个灯泡都有电流通过，均发光，符合条件。
【答案】
a是灯泡，b是电流表，c是灯泡；a是灯泡，b是灯泡，c是电流表
【知识点】
电流表的使用；电路连接；短路判断
【点评】
本题结合电路结构考查电流表的正确使用，核心是明确电流表不能并联在电源两端，需通过分析电流路径判断各元件类型，属于中等难度的电路分析题。
【难度系数】
0.5

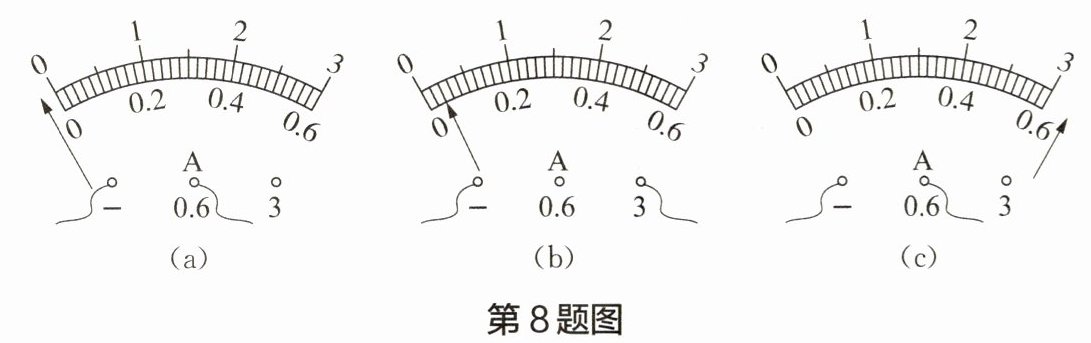

8 甲、乙、丙三位同学做“用电流表测电流”的分组实验。闭合开关前，他们的电流表指针均指在0刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图(a)、图(b)、图(c)所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。
(1) 甲的问题：
(2) 乙的问题：
(3) 丙的问题：
(1) 甲的问题：
电流表的正负接线柱接反了
。(2) 乙的问题：
电流表选择的量程太大
。(3) 丙的问题：
电流表选择的量程太小
。答案
8.(1) 电流表的正负接线柱接反了 (2) 电流表选择的量程太大 (3) 电流表选择的量程太小
解析
【分析】
要判断电流表使用的问题，需结合电流表的正确使用规则：电流需从正接线柱流入、负接线柱流出；需根据被测电流选择合适的量程，量程过大或过小都会导致指针偏转异常。观察三个图的指针偏转情况：(a)图指针反向偏转，(b)图指针偏转角度过小，(c)图指针偏转超过最大刻度，据此分析对应问题。
【解析】
1. 图(a)：电流表指针反向偏转，说明电流从电流表的负接线柱流入、正接线柱流出，即正负接线柱接反了。
2. 图(b)：电流表指针偏转角度很小，说明所选量程太大，因为被测电流较小，若选用大量程，指针偏转幅度会很小。
3. 图(c)：电流表指针偏转超过了量程的最大刻度，说明被测电流超过了所选量程的最大值，即所选量程太小。
【答案】
(1) 电流表的正负接线柱接反了；(2) 电流表选择的量程太大；(3) 电流表选择的量程太小
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，是电学基础题，需掌握电流表接线和量程选择的要点。
【难度系数】
0.8
要判断电流表使用的问题，需结合电流表的正确使用规则：电流需从正接线柱流入、负接线柱流出；需根据被测电流选择合适的量程，量程过大或过小都会导致指针偏转异常。观察三个图的指针偏转情况：(a)图指针反向偏转，(b)图指针偏转角度过小，(c)图指针偏转超过最大刻度，据此分析对应问题。
【解析】
1. 图(a)：电流表指针反向偏转，说明电流从电流表的负接线柱流入、正接线柱流出，即正负接线柱接反了。
2. 图(b)：电流表指针偏转角度很小，说明所选量程太大，因为被测电流较小，若选用大量程，指针偏转幅度会很小。
3. 图(c)：电流表指针偏转超过了量程的最大刻度，说明被测电流超过了所选量程的最大值，即所选量程太小。
【答案】
(1) 电流表的正负接线柱接反了；(2) 电流表选择的量程太大；(3) 电流表选择的量程太小
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，是电学基础题，需掌握电流表接线和量程选择的要点。
【难度系数】
0.8
9 在图中虚线框中填入电源和电流表的符号，并标出电流表的“+”“−”接线柱，要求：开关闭合后两个小灯都能工作。
第9题图
第9题图答案
9.左边是电源，中间是电流表。若电源上端为正极，则电流表的上端为“＋”接线柱；若电源上端为负极，则电流表的上端为“－”接线柱。图略。
解析
【分析】
要解决本题，需明确电路元件的作用和使用规则：电流表必须串联在电路中，用于测量电流；电源是提供电能的装置，为电路提供电压。要让两个小灯都工作，电路需形成两条独立的通路。观察电路图，右侧小灯所在支路已连通，中间支路需串联电流表和小灯，左侧虚线框需提供电源，据此确定元件，再根据电流表“正进负出”的规则标注接线柱。
【解析】
1. 确定虚线框内元件：电流表需串联在电路中，电源为电路提供电能。若左侧虚线框为电流表，电路无法形成完整通路，右侧小灯不能工作；因此左侧虚线框填电源，中间虚线框填电流表，开关闭合后，两条支路（右侧小灯支路、中间电流表与小灯支路）均为通路，两个小灯都能工作。
2. 标注电流表接线柱：电流表使用规则为电流“正进负出”，因此若电源上端为正极，电流表上端（接电源正极端）为“＋”接线柱；若电源上端为负极，电流表上端为“－”接线柱。
【答案】
左边虚线框内为电源，中间虚线框内为电流表；若电源上端为正极，则电流表上端为“＋”接线柱；若电源上端为负极，则电流表上端为“－”接线柱。
【知识点】
电路的组成、电流表的使用
【点评】
本题考查电路元件识别与电流表使用规则，属于基础电路题，需掌握电流表串联、电源供电及电流表“正进负出”的要点，难度较低。
【难度系数】
0.6
要解决本题，需明确电路元件的作用和使用规则：电流表必须串联在电路中，用于测量电流；电源是提供电能的装置，为电路提供电压。要让两个小灯都工作，电路需形成两条独立的通路。观察电路图，右侧小灯所在支路已连通，中间支路需串联电流表和小灯，左侧虚线框需提供电源，据此确定元件，再根据电流表“正进负出”的规则标注接线柱。
【解析】
1. 确定虚线框内元件：电流表需串联在电路中，电源为电路提供电能。若左侧虚线框为电流表，电路无法形成完整通路，右侧小灯不能工作；因此左侧虚线框填电源，中间虚线框填电流表，开关闭合后，两条支路（右侧小灯支路、中间电流表与小灯支路）均为通路，两个小灯都能工作。
2. 标注电流表接线柱：电流表使用规则为电流“正进负出”，因此若电源上端为正极，电流表上端（接电源正极端）为“＋”接线柱；若电源上端为负极，电流表上端为“－”接线柱。
【答案】
左边虚线框内为电源，中间虚线框内为电流表；若电源上端为正极，则电流表上端为“＋”接线柱；若电源上端为负极，则电流表上端为“－”接线柱。
【知识点】
电路的组成、电流表的使用
【点评】
本题考查电路元件识别与电流表使用规则，属于基础电路题，需掌握电流表串联、电源供电及电流表“正进负出”的要点，难度较低。
【难度系数】
0.6
