5 如图所示，通电螺线管外部的磁场分布与磁体周围的磁场分布相似，我们可用手螺旋定则来表述通电螺线管两端的极性与之间的关系。

5.条形 右 电流方向

【分析】
首先观察题图中通电螺线管的外部磁场分布，对比常见磁体的磁场，可知其与条形磁体的磁场分布相似；接着回忆判断通电螺线管极性的定则，即右手螺旋定则（安培定则），该定则用于确定通电螺线管两端的极性与电流方向之间的关系，由此可得出题目空缺处的内容。
【解析】
通电螺线管外部的磁场分布和条形磁体周围的磁场分布相似，都具有两个磁极；判断通电螺线管两端极性的方法是右手螺旋定则（安培定则），该定则表述的是通电螺线管两端的极性与电流方向之间的关系，因此依次填入对应内容。
【答案】
条形；右；电流方向
【知识点】
通电螺线管的磁场；安培定则
【点评】
本题考查通电螺线管的磁场特点和安培定则的基础内容，属于电磁学的基础知识点，侧重考查学生对核心概念的识记与理解。
【难度系数】
0.6

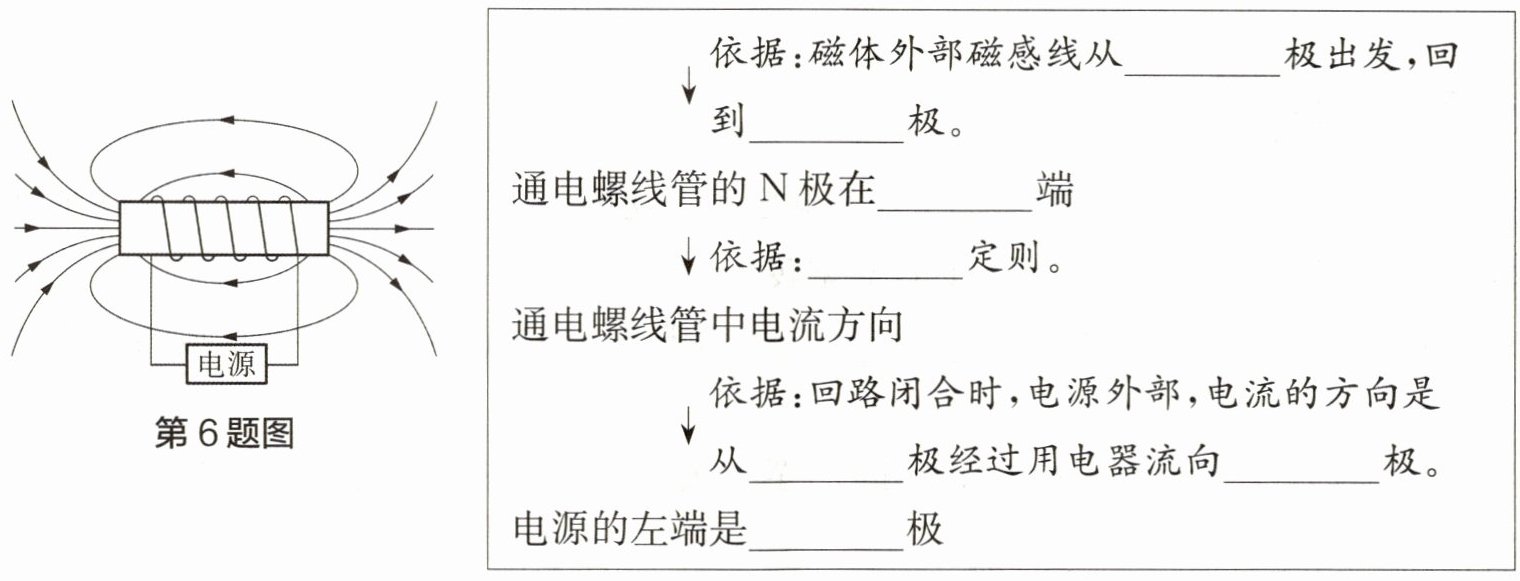

6 根据图中通电螺线管周围磁感线的方向可以确定通电螺线管的N极以及电源的正、负极。请将判断过程填写完整。

依据:磁体外部磁感线从极出发,回到极。
通电螺线管的N极在端
↓依据:定则。
通电螺线管中电流方向
↓
依据:回路闭合时,电源外部,电流的方向是从极经过用电器流向极。
电源的左端是极

6.N S 右 右手螺旋 正 负 正

【分析】
要解决这道题，需分三步推导：首先利用磁体外部磁感线的规律确定通电螺线管的磁极；再通过右手螺旋定则判断螺线管中的电流方向；最后根据电源外部电流的流向确定电源的正负极，每一步依据对应电磁学规律逐步推导即可。
【解析】
1. 磁体外部磁感线的特点是从N极出发，回到S极，观察图中通电螺线管周围的磁感线方向，可知磁感线从螺线管右端出发，因此通电螺线管的N极在右端。
2. 判断螺线管磁极后，依据右手螺旋定则：右手握住螺线管，大拇指指向螺线管的N极（右端），四指弯曲方向即为电流在螺线管中的流向，由此可知电流从螺线管左端流入、右端流出。
3. 电源外部的电流方向是从正极经过用电器流向负极，结合螺线管中电流从左端流入，可知电源的左端是正极，右端是负极。
【答案】
N；S；右；右手螺旋；正；负；正
【知识点】
磁感线、安培定则、电流方向
【点评】
本题是电磁学基础题，综合考查磁感线特点、安培定则应用及电源外部电流流向，解题需牢记相关规律，逐步推导即可，难度适中。
【难度系数】
0.5

7 通电线圈相当于一匝的通电螺线管，将两个线圈A、B悬挂在光滑水平的绝缘细杆MN上，均通过如图所示的方向相同的电流。
（1）线圈A的N极在其（选填“左”或“右”）边。
（2）线圈A和B将（选填“靠近”“距离不变”或“远离”）。

7.(1)左 (2)靠近

【分析】要解决这两个问题，需先利用安培定则（右手螺旋定则）判断通电线圈的磁极，再根据磁极间的相互作用规律判断线圈的运动情况。通电线圈等效为一匝通电螺线管，右手握住线圈，四指指向电流环绕方向，大拇指指向的一端为N极；磁极间异名磁极相互吸引，同名磁极相互排斥。
【解析】
（1）判断线圈A的N极：右手握住线圈A，四指顺着线圈中电流的环绕方向（左侧电流向上，右侧电流向下），大拇指指向线圈A的左侧，因此线圈A的N极在左边。
（2）判断线圈A和B的相互作用：同理，线圈B电流方向与A相同，用安培定则可知线圈B的N极在左侧、S极在右侧。线圈A的右端为S极，线圈B的左端为N极，异名磁极相互吸引，因此线圈A和B将靠近。
【答案】
(1)左 (2)靠近
【知识点】
安培定则、磁极间的相互作用、通电螺线管的磁场
【点评】
本题考查安培定则的应用和磁极间的相互作用规律，属于电磁学基础题型，需熟练掌握右手螺旋定则判断磁极，以及磁极间的吸引排斥关系，是对核心知识点的基础考查。
【难度系数】
0.6

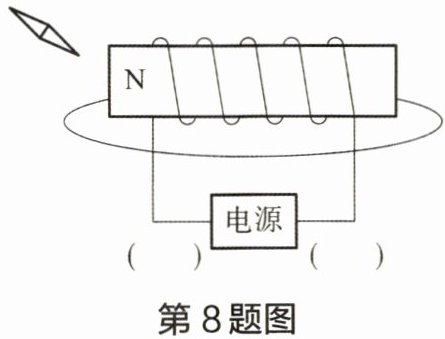

8 根据图中通电螺线管的N极，标出磁感线的方向、小磁针的N极，并在括号内标出电源的正、负极。

8.如答图所示。

【分析】
要解决本题，需分三步思考：①根据通电螺线管的磁极，明确磁感线在磁体外部的方向规律；②利用磁场方向与小磁针N极的指向关系确定小磁针磁极；③通过安培定则判断电流方向，进而确定电源正负极。
【解析】
1. 磁感线方向：通电螺线管外部的磁感线从N极出发，回到S极，因此图中螺线管下方的磁感线箭头方向向右；
2. 小磁针N极：磁场方向与磁感线方向一致，小磁针静止时N极指向磁场方向，螺线管左侧的磁场方向向左，故小磁针的左端为N极；
3. 电源正负极：用右手握住螺线管，大拇指指向螺线管的N极（左端），四指弯曲方向为电流方向，由此可知电流从螺线管右端流入、左端流出，因此电源右端为正极，左端为负极。
【答案】
电源左括号填“-”，右括号填“+”；小磁针左端为N极；磁感线箭头向右。
【知识点】
安培定则、磁感线、磁极与磁场方向
【点评】
本题考查电磁学基础知识点，需掌握磁感线特点、小磁针磁极判断、安培定则的应用，是通电螺线管相关的典型基础题。
【难度系数】
0.6
