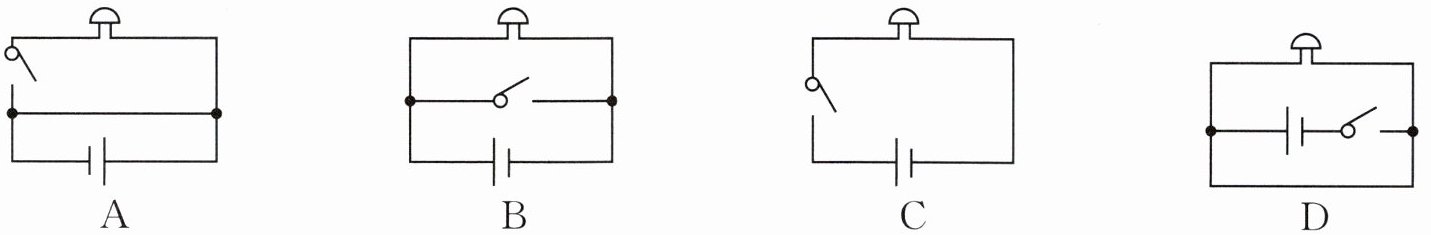

9. 如图所示的电路中,闭合开关后电铃能响的是 (
C
)

答案

9. C

解析

【分析】要判断闭合开关后电铃能否响,需确保电路为通路,且无电源短路、用电器短路。逐一分析各选项:A选项闭合开关后导线直接连通电源两极,造成电源短路,电铃被短路;B选项闭合开关后开关的导线直接连通电源两极,电源短路;C选项闭合开关后电流可依次经过开关、电铃形成完整通路;D选项中电铃与开关并联,闭合开关后电铃被短路。因此只有C符合要求。
【解析】逐个分析选项:
1. 选项A:闭合开关,导线直接将电源正负极连通,造成电源短路,电铃被短路,无电流通过,电铃不响,错误。
2. 选项B:闭合开关,开关所在导线直接将电源正负极连通,电源短路,电铃被短路,无电流通过,电铃不响,错误。
3. 选项C:闭合开关,电流路径为:电源正极→开关→电铃→电源负极,电路为通路,电铃中有电流通过,电铃响,正确。
4. 选项D:电铃与开关并联,闭合开关后,开关的导线直接将电铃两端连通,电铃被短路,无电流通过,电铃不响,错误。
【答案】C
【知识点】电路通路、短路判断
【点评】本题考查基础电路的通路与短路判断,需区分电源短路和用电器短路,是电路部分的常考题型。
【难度系数】0.3
10. 小彬连接了如图所示的电路,下列有关此电路的说法正确的是(
B



A.当$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$闭合时,电路是断路
B.当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时,小灯泡发光
C.当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时,小灯泡将被烧坏
D.当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开时,电路中仍有电流通过

答案

10. B

解析

【分析】要判断各选项的正误,需先明确不同开关状态下的电流路径,区分电路的三种状态(通路、断路、短路):逐个分析每个选项对应的开关组合,判断电流是否形成通路、是否出现短路或断路情况,进而确定灯泡是否工作、电路是否正常。
【解析】逐个分析选项:
选项A:当$\mathrm{S}_{1}$断开、$\mathrm{S}_{2}$闭合时,电流从电源正极经$\mathrm{S}_{2}$直接回到负极,形成电源短路,并非断路,A错误。
选项B:当$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时,电流路径为:电源正极→$\mathrm{S}_{1}$→小灯泡$\mathrm{L}$→电源负极,形成完整通路,小灯泡发光,B正确。
选项C:当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时,$\mathrm{S}_{2}$直接连通电源两极,形成电源短路,电流不经过小灯泡,小灯泡不会被烧坏,C错误。
选项D:当$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开时,电路为断路状态,没有电流通过,D错误。
【答案】B
【知识点】电路的三种状态
【点评】本题考查电路状态的判断,核心是识别不同开关组合下的电流路径,区分通路、断路、短路的特点,属于电路基础题型,需掌握基本的电路分析方法。
【难度系数】0.7

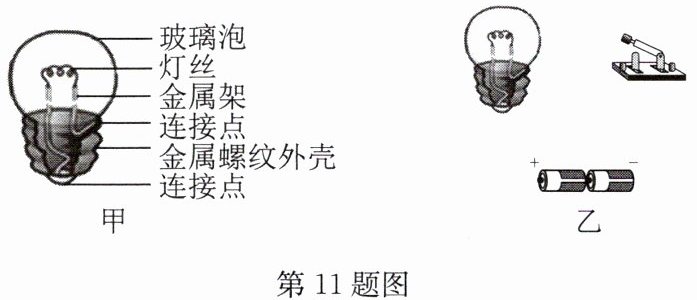

11.图甲为小灯泡的结构图,请在图乙中连接好实物图,要求闭合开关后小灯泡能发光.

答案


11.
第11题答图

解析

【分析】要让小灯泡发光,需形成闭合通路。小灯泡有两个接线端:底部的连接点和侧面的金属螺纹外壳,电流需从电源正极出发,依次经过小灯泡的底部连接点、灯丝、金属螺纹外壳,再通过开关回到电源负极,这样才能让电流通过灯丝,使灯泡发光。因此连接时要将电源、开关、小灯泡按上述路径串联成闭合电路。
【解析】连接步骤:1. 将电源正极与小灯泡的底部连接点相连;2. 将开关的一个接线柱与电源负极相连,开关的另一个接线柱与小灯泡的金属螺纹外壳相连,形成完整的闭合回路,闭合开关后小灯泡即可发光。
【答案】
第11题答图
【知识点】电路的连接、通路的形成
【点评】本题考查简单电路的实物连接,核心是理解小灯泡的接线结构和闭合电路的组成,属于基础电路操作题,需掌握电流路径的正确连接。
【难度系数】0.6

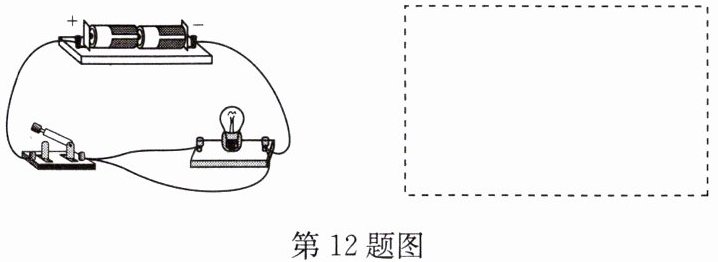

12.如图所示实物电路中,有一根导线接错而使小灯泡被短路,请把这根导线找出来,在上面打一个“×”,并在虚线框中画出正确的电路图.

答案


12.
第12题答图

解析

【分析】
要解决该问题,需先明确电路的正常连接方式:电源、开关、灯泡应依次串联形成通路。观察实物电路,存在一根导线直接连接灯泡的两个接线柱,导致灯泡被短路。解题时,先定位这根错误导线,再依据串联电路的连接规则绘制正确电路图。
【解析】
1. 定位错误导线:观察实物图,开关的一个接线柱连接了两根导线,其中一根导线从开关接线柱直接连到灯泡的右接线柱,该导线使灯泡两端被导线直接连通,造成灯泡短路,需在这根导线上打“×”。
2. 绘制正确电路图:按照串联电路的连接逻辑,依次画出电源、开关、灯泡,用导线将它们顺次连接,形成完整通路,电流路径为:电源正极→开关→灯泡→电源负极。
【答案】
12.
第12题答图
【知识点】
电路短路、电路图绘制
【点评】
本题考查电路故障判断与电路图绘制,核心是识别短路导线,掌握串联电路的连接方法,属于基础电路题,能有效检验学生对电路基本连接的掌握程度。
【难度系数】
0.4

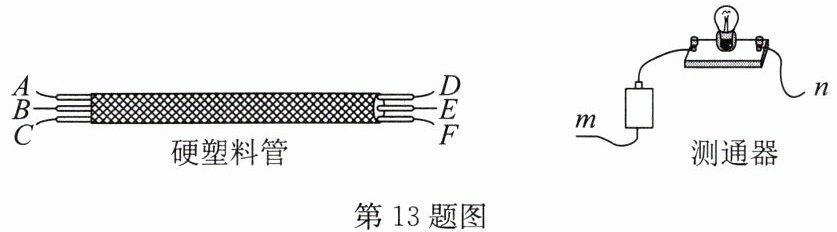

13. 如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示的测通器来测试.连接A和C,将测通器的m连接在D上,当n连接F时小灯泡发光,连接E时小灯泡不发光.由此可以确定为同一导线的两端的是
A



A.B、E
B.C、E
C.C、F
D.A、F

答案

13. A 【点拨】因为连接A和C,将测通器的m连接在D上,当n连接F时小灯泡发光,说明DACF连通,B、E为同一根导线的两端,故A正确.

解析

【分析】
首先明确测通器的工作原理:当被测的两根导线连通时,电路形成闭合通路,小灯泡会发光;若导线不连通,电路断路,小灯泡不发光。本题中三根导线的两端分别为左侧的A、B、C和右侧的D、E、F,需通过测通器的通断现象判断哪两个线头属于同一根导线。操作时先将A和C连接,再用测通器的m接D,n接F时小灯泡发光,说明此时电路导通,可据此推导导线的对应关系。
【解析】
根据测通器的原理,连接A和C,测通器的m接D、n接F时小灯泡发光,说明此时电路形成通路,即A与D是同一根导线的两端,C与F是同一根导线的两端;由于三根导线的两端一一对应,因此剩余的B和E为同一根导线的两端,对应选项A。
【答案】
A
【知识点】
电路通路判断、导体导电性
【点评】
本题结合测通器的通断现象,考查了电路通路的基本概念,通过逻辑推导判断导线的对应关系,属于基础应用类题目,能较好地检验学生对电路通路的理解。
【难度系数】
0.5
