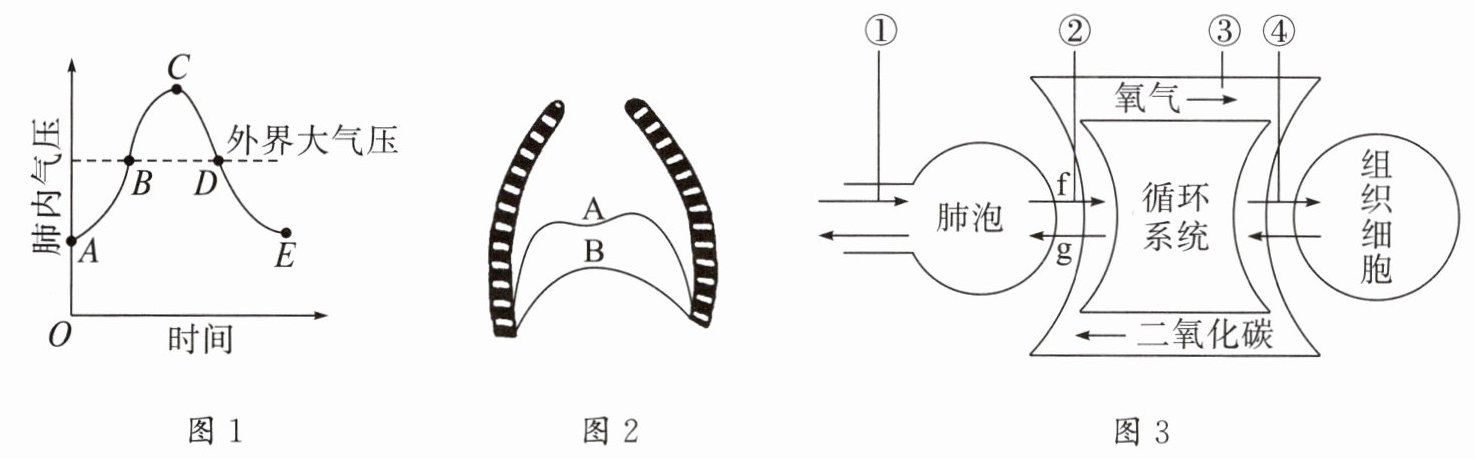

【典型例题】人生活在生物圈中,每时每刻都要与外界进行气体交换。图1是某人在一次平静呼吸中肺内气压的变化示意图,图2表示人体膈肌收缩和舒张时在胸腔内的位置,图3表示人体内的气体交换过程。请据图回答下列问题。

(1)呼气时,膈处于图2所示的(用字母表示)状态,此时对应图1中的曲线(填"AB""BCD"或"DE")段。
(2)图3中过程②和④是通过作用实现的。
(3)图3中f和g表示两种气体,其中f指的是,由血液运输,最终进入中,参与分解有机物,为生命活动提供能量。
思路导引 (1)呼气时,膈肌与肋骨间的肌肉舒张,引起胸腔前后、左右及上下径均缩小,膈顶部上升,胸廓的容积缩小,肺回缩,造成肺内气压增大,大于外界大气压,肺内气体呼出肺。因此,呼气时膈处于图2 A状态,此时对应图1中的曲线BCD段。
(2)气体总是由浓度高的地方向浓度低的地方扩散,直到平衡为止。图3中过程②肺泡与血液之间的气体交换和④组织细胞与血液之间的气体交换是通过气体扩散作用实现的。
(3)当血液流经肺部时,血液中二氧化碳进入肺泡,肺泡中的氧气进入血液。因此,f指的是氧气,由血液运输,最终进入组织细胞中,参与分解有机物,为生命活动提供能量。
答案(1)A BCD (2)气体扩散 (3)氧气 组织细胞

(1)A BCD (2)气体扩散 (3)氧气 组织细胞

【分析】
本题考查人体呼吸相关知识，需结合图示结构和呼吸原理逐步分析：
(1) 先明确呼气时膈肌的状态：平静呼气时，膈肌舒张，膈顶部上升，对应图2的A状态；再分析肺内气压变化：图1中AB段肺内气压低于外界大气压，为吸气过程，BCD段肺内气压高于外界大气压，为呼气过程，据此对应呼气阶段。
(2) 回忆气体交换的原理：肺泡与血液、血液与组织细胞间的气体交换，依靠气体从高浓度向低浓度扩散的特性实现，即气体扩散作用。
(3) 判断气体类型及去向：肺泡内的氧气进入血液，再运输到组织细胞参与有机物分解，据此确定气体f的名称和最终去向。
【解析】
(1) 呼气时，肋间肌和膈肌舒张，胸腔容积缩小，肺回缩，肺内气压大于外界大气压，气体排出体外，此时膈顶部上升，对应图2的A状态；图1中，AB段肺内气压低于外界大气压，为吸气过程，BCD段肺内气压高于外界大气压，为呼气过程，因此呼气对应BCD段。
(2) 人体内的气体交换（包括肺泡内的气体交换和组织里的气体交换），都是通过气体的扩散作用实现的，即气体由浓度高的地方向浓度低的地方扩散，直至平衡。
(3) 图3中，过程②是肺泡与血液的气体交换，氧气进入血液；过程④是血液与组织细胞的气体交换，氧气进入组织细胞，因此f表示氧气，氧气最终进入组织细胞中，参与呼吸作用分解有机物，为生命活动提供能量。
【答案】
(1)A BCD (2)气体扩散 (3)氧气 组织细胞
【知识点】
人体的呼吸过程、气体扩散作用、呼吸作用
【点评】
本题结合多图整合呼吸相关核心知识点，将膈肌状态、肺内气压变化、气体交换原理及氧气的利用串联考查，是典型的基础综合题，有助于学生梳理呼吸知识体系。
【难度系数】
0.6
