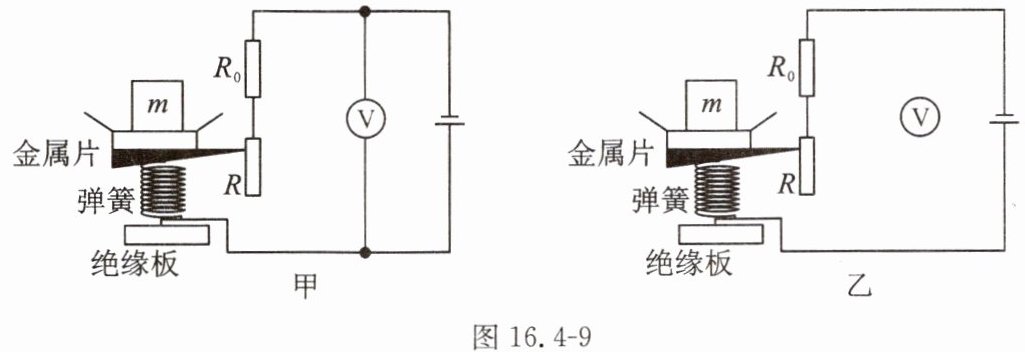

10.小明在物理实践活动中,了解到一种电子秤,它的表盘实际是一个电压表。秤盘内放的物体越重,电压表的示数就越大;不放物体时,电压表的示数为0。小明设计了如图16.4-9甲所示的电路,其中R是滑动变阻器,$R_0$是电阻器,电源电压为6 V且保持不变。

(1)其中电阻器$R_0$的作用是。
(2)小红发现小明的电路有问题:当秤盘内不放物体时,电压表的示数为V;当秤盘内放物体时,电压表的示数为V。
(3)请你帮助小明在图16.4-9乙所示的电路图中完成电压表的连接,使它符合要求。

10.(1)保护电路
(2)6 6
(3)如图所示

【分析】
首先明确甲图的电路结构：R与R₀串联，电压表并联在电源两端。（1）若没有R₀，当滑动变阻器R接入电阻为0时，电路会短路，因此R₀需起到保护电路的作用。（2）甲图中电压表直接测电源电压，电源电压恒定，所以无论是否放物体，电压表示数不变，这是小明电路的问题。（3）要使电压表示数随物体变重而变大，需让电压表测滑动变阻器R两端的电压：物体越重，弹簧压缩量越大，R接入电阻越大，根据串联分压，R两端电压越大，符合要求。
【解析】
（1）当滑动变阻器R的阻值为0时，若电路中无R₀，会造成电源短路，损坏电源，因此R₀的作用是保护电路，防止短路。
（2）甲图中电压表并联在电源两端，电源电压为6V，所以无论秤盘内是否放物体，电压表的示数始终等于电源电压6V，故不放物体时示数为6V，放物体时示数也为6V。

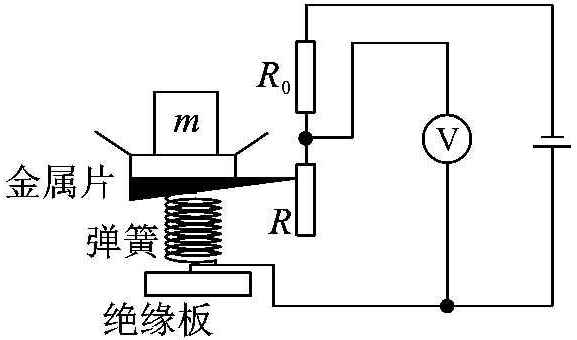

（3）要使电压表示数随物体变重而增大，需将电压表并联在滑动变阻器R的两端，连接方式为：电压表的两个接线柱分别接在R₀与R的连接节点、电源负极的连接节点，如图所示。
【答案】
(1) 保护电路
(2) 6；6
(3) 如图所示
【知识点】
串联电路电压规律；滑动变阻器应用；电路保护
【点评】
本题考查串联电路特点及电压表的正确连接，核心是理解原电路的错误（电压表测电源电压，示数不随物体变化），需掌握滑动变阻器的分压作用和电压表的使用规则，难度适中。
【难度系数】
0.5
