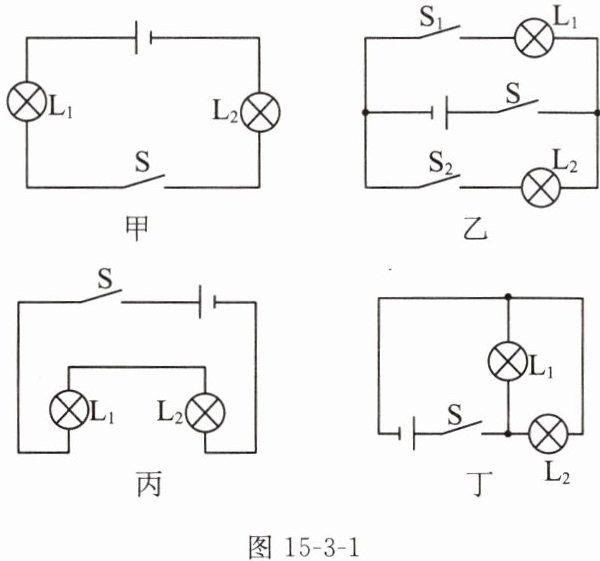

1. 如图15-3-1所示是几名同学设计的电路，其中属于串联电路的是；属于并联电路的是。

1. 甲、丙 乙、丁

【分析】
要判断串联和并联电路，需明确：串联电路的电流只有一条路径，用电器依次连接；并联电路的电流有多条路径，用电器并列连接。接下来逐个分析各图的电流路径，区分电路类型。
【解析】
1. 甲图：电流从电源正极出发，依次经过L₁、开关S、L₂，回到电源负极，只有一条电流路径，属于串联电路。
2. 乙图：电流从电源正极出发，经开关S后分为两条支路，一条支路经过S₁、L₁，另一条支路经过S₂、L₂，汇合后回到电源负极，有两条电流路径，属于并联电路。
3. 丙图：电流从电源正极出发，经开关S后依次经过L₁、L₂，回到电源负极，只有一条电流路径，属于串联电路。
4. 丁图：电流从电源正极出发，经开关S后分为两条支路，一条支路经过L₁，另一条支路经过L₂，汇合后回到电源负极，有两条电流路径，属于并联电路。
【答案】
甲、丙；乙、丁
【知识点】
串联电路、并联电路
【点评】
本题考查串联与并联电路的判断，核心是通过电流路径数量区分电路类型，属于电路基础题，难度较低。
【难度系数】
0.3

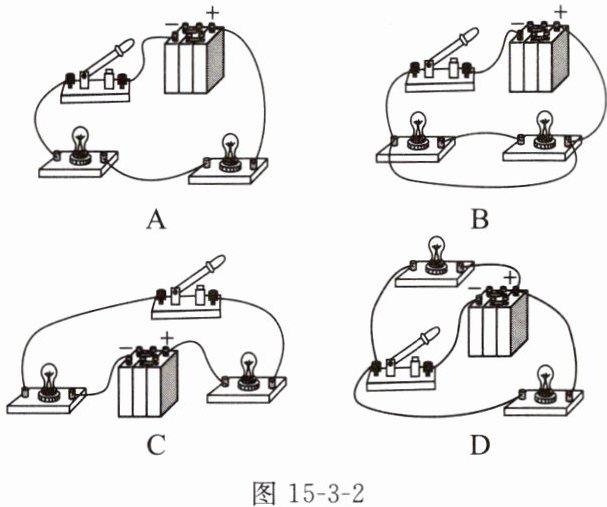

2. 如图15-3-2所示的电路中，开关闭合后，两个灯泡并联的电路是（）

图15-3-2

2. D

【分析】要判断两个灯泡是否为并联，需依据并联电路的核心特点：电流从电源正极流出后，会形成至少两条独立路径，分别经过两个用电器，再汇合回到电源负极，且两个用电器的两端分别连接在电源的两极。我们逐个分析各选项的电流路径：
1. 选项A：电流只有一条路径，依次经过两个灯泡、开关，属于串联电路，不符合并联要求；
2. 选项B：电流仅一条路径，两个灯泡串联接入电路，不符合并联要求；
3. 选项C：电流路径为电源正极→右侧灯泡→开关→左侧灯泡→负极，是串联电路，不符合要求；
4. 选项D：电流从电源正极流出后，分为两条支路，分别经过上方灯泡和下方灯泡，之后汇合经开关回到电源负极，两个灯泡两端分别接在电源正负极，符合并联电路特点。
【解析】根据并联电路的定义：各用电器两端分别连接电源两极，电流有多条独立路径。对各选项逐一分析：
A选项：开关闭合后，电流依次通过两个灯泡，只有一条路径，为串联电路，错误；
B选项：开关闭合后，电流仅一条路径，两个灯泡串联，错误；
C选项：开关闭合后，电流依次经过右侧灯泡、左侧灯泡，为串联电路，错误；
D选项：开关闭合后，电流分为两条支路，分别通过两个灯泡，再汇合回到电源负极，两个灯泡并联，正确。
【答案】D
【知识点】并联电路、电路连接
【点评】本题考查并联电路的判断，核心是掌握并联电路“电流多路径、用电器两端共接电源两极”的特点，属于电路基础题，需准确识别电流的分支与汇合情况。
【难度系数】0.6

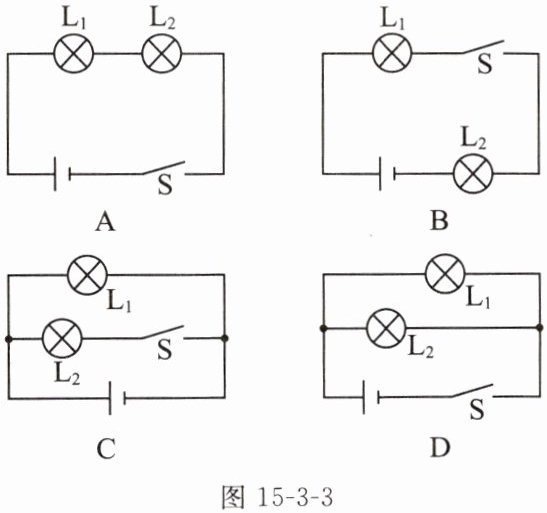

3. 如图15-3-3所示，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）

图15-3-3

3. D

【分析】要解决此题，需明确串、并联电路的特点：串联电路中电流只有一条路径，各用电器互相影响，开关控制整个电路；并联电路中电流有多条路径，各用电器互不影响，干路开关控制所有用电器，支路开关仅控制所在支路。题目要求开关同时控制两盏灯，且两灯发光互不影响，因此需找到并联电路且开关在干路的选项。
【解析】逐一分析各选项：
选项A：L₁与L₂串联，电流只有一条路径，两灯互相影响，不符合“互不影响”的要求，排除；
选项B：L₁与L₂串联，电流路径唯一，两灯互相影响，不符合要求，排除；
选项C：L₁直接并联在电源两端，开关S仅控制L₂，无法控制L₁，不满足“开关同时控制两盏灯”的条件，排除；
选项D：L₁与L₂并联，开关S在干路，电流经开关后分为两条支路，分别通过L₁、L₂，开关同时控制两灯，且两灯并联，发光互不影响，符合要求。
【答案】D
【知识点】串联电路、并联电路、电路连接
【点评】本题考查串并联电路的判断，需熟练掌握串并联电路的特点，明确开关在干路和支路的控制作用，属于电路基础题型。
【难度系数】0.6

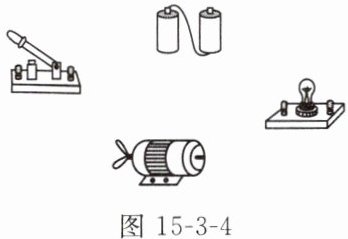

4. 如图15-3-4所示，将实物元件连接起来，要求电动机和小灯泡串联在电路中，开关控制小灯泡和电动机。

4. 如图所示

【分析】要完成电动机和小灯泡串联且开关控制两者的电路连接，需先明确串联电路的特征：电流只有一条路径，各用电器依次连接；开关在串联电路中可控制所有用电器，因此开关应串联接入电路。连接时，需将电源、开关、小灯泡、电动机按顺序用导线连接，形成闭合回路，确保电流依次经过所有元件，满足串联和开关控制的要求。
【解析】连接步骤：① 利用已串联的两节干电池作为电源；② 将开关的一个接线柱与电源的一个极相连；③ 开关的另一个接线柱连接小灯泡的一个接线柱；④ 小灯泡的另一个接线柱连接电动机的一个接线柱；⑤ 电动机的另一个接线柱连接电源的另一个极，形成完整闭合电路，此时开关可同时控制小灯泡和电动机，且两者为串联关系。
【答案】如图所示
【知识点】串联电路、电路连接、开关作用
【点评】本题为基础电路连接题，考查串联电路的实物连接方法，需理解串联电路的电流路径特点，掌握开关在串联电路中的控制作用，难度适中，是电路学习的基础题型。
【难度系数】0.5

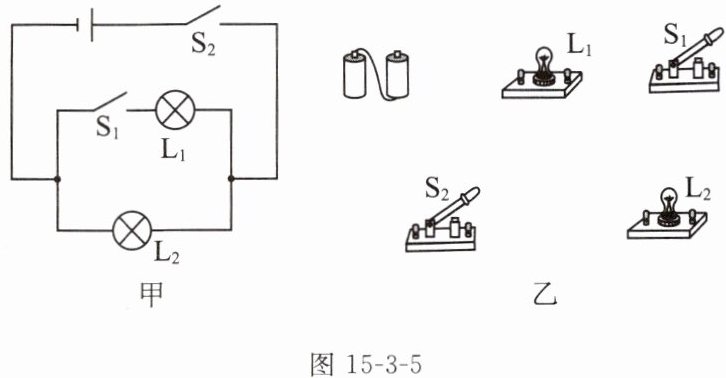

5.（2025深圳龙岗区期中）如图15-3-5所示，请根据图甲电路图将图乙实物图用导线连接起来。

5. 如图所示

【分析】首先观察图甲的电路图，明确电路结构：灯泡L₁与L₂并联，开关S₂在干路，控制整个电路；开关S₁在L₁的支路，仅控制L₁。连接实物图时，遵循“先干路后支路”的思路：从电源正极出发，先连接干路开关S₂，再将电流分为两条支路，一条支路经S₁和L₁，另一条支路经L₂，最后汇合回到电源负极，确保导线不交叉、元件对应正确。
【解析】连接步骤：1. 组装电源（两节电池串联）；2. 从电源正极接导线到S₂的一个接线柱；3. S₂的另一接线柱为分支点，分两条支路：①支路：S₁的一个接线柱接S₂分支点，S₁另一接线柱接L₁的一个接线柱，L₁另一接线柱接电源负极；②支路：L₂的一个接线柱接S₂分支点，L₂另一接线柱接电源负极。完成连接后与电路图对应。
【答案】如图所示
【知识点】并联电路连接；实物电路连接
【点评】本题考查根据电路图连接实物图，核心是明确电路的串并联关系和开关的控制作用，属于基础电路操作题，需注意导线连接规范。
【难度系数】0.6

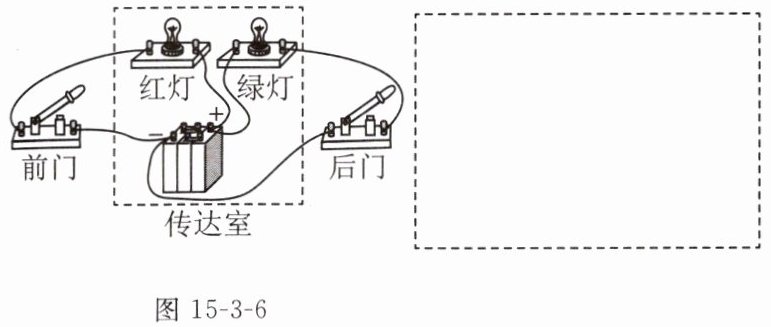

6. (2025武汉东西湖区期中)如图15-3-6所示是科技创新小组为学校传达室设计的学校前、后门来人提醒电路图,请根据实物图在虚线框内画出电路图。

图15-3-6

6. 如图所示

【分析】要画出对应的电路图，需先分析实物电路的连接：电源、前门开关、红灯组成一条支路，后门开关、绿灯组成另一条支路，两条支路并联后接在电源两端，即红灯与前门开关串联，绿灯与后门开关串联，两者并联。
【解析】根据实物电路的连接关系，电流从电源正极流出后分为两条独立支路：第一条支路依次经过后门开关、绿灯，回到电源负极；第二条支路依次经过前门开关、红灯，回到电源负极。因此，绘制电路图时，先画出电源，再将“后门开关与绿灯串联”的支路和“前门开关与红灯串联”的支路并联在电源两端即可。
【答案】如图所示
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是正确判断电路的连接方式和各元件的串联、并联关系，属于电路作图的基础题。
【难度系数】0.5

7.（2024石家庄新华区期中）随着生活水平的提高，家庭中的用电器越来越多。下列关于用电器的说法，正确的是（）

A.三合一的数据线给三台手机同时充电时，三个插头之间是串联的
B.任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是并联的
C.汽车前灯总是同时亮同时灭，它们一定是串联的
D.台灯上，用来调节灯泡亮度的开关和灯泡是串联的

7. D

【分析】首先明确串联、并联电路的核心区别：串联电路中用电器互相影响，电流只有一条路径；并联电路中用电器互不影响，电流有多条路径，开关需与控制的用电器串联才能正常控制其工作。再逐一分析选项：A选项中，三台手机同时充电时互不影响，应为并联；B选项中，取下一个灯泡整串熄灭，说明互相影响，是串联；C选项中，汽车前灯同时亮灭，可能是开关在干路，并联的前灯也可由干路开关控制，不一定是串联；D选项中，调节亮度的开关需与灯泡串联，才能控制灯泡的电流通断，若并联会短路，因此正确。
【解析】根据串联、并联电路的特点分析各选项：
1. 串联电路：用电器互相影响，电流只有一条路径；并联电路：用电器互不影响，电流有多条路径。
2. 选项A：三合一数据线给三台手机充电，各手机工作互不影响，说明三个插头为并联，A错误。
3. 选项B：取下一个灯泡后整串彩灯熄灭，说明各灯泡互相影响，属于串联，B错误。
4. 选项C：汽车前灯同时亮灭，可能是开关接在干路，若前灯为并联，干路开关也能控制所有灯，因此不一定是串联，C错误。
5. 选项D：调节灯泡亮度的开关必须与灯泡串联，这样才能控制灯泡的电流通断，若并联会造成电源短路，D正确。
【答案】D
【知识点】串联和并联电路的判断；电路的连接方式
【点评】本题考查串联、并联电路的特点及开关的连接，需准确区分串联和并联的核心特征（是否互相影响），易错点在于误认为同时亮灭的用电器一定是串联，实际并联电路中干路开关也可控制所有用电器，属于基础题。
【难度系数】0.7
