2026年同步测控优化设计九年级物理全一册人教版第184页答案

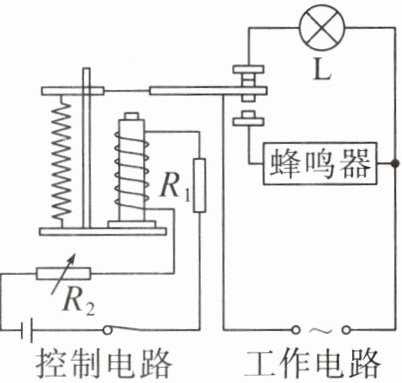

跟踪训练2（多选）(2024·河南中考)右图是小明为某仓库设计的温度报警电路。热敏电阻的阻值$R_1$随温度的变化而变化；可调电阻的阻值为$R_2$。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是(
BD
)

A.阻值$R_1$随温度的升高而增大
B.温度升高过程中，电磁铁磁性增强
C.若要调低报警温度，则可将阻值$R_2$调大
D.若控制电路电源电压降低，则报警温度将升高

答案

BD
解析 温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警，说明此时电磁铁将衔铁吸下，根据影响电磁铁磁性强弱的因素可知，电磁铁磁性增强，说明电路中的电流变大，热敏电阻阻值$R_1$变小，可推断阻值$R_1$随温度的升高而减小，A错误，B正确。电路总电阻$R_总=R_1+R_2$，若要调低报警温度，即$R_1$变大，$R_总$不变，则$R_2$需变小，C错误。若控制电路电源电压降低，要保证电流不变，则需使$R_总$变小，报警温度升高，D正确。

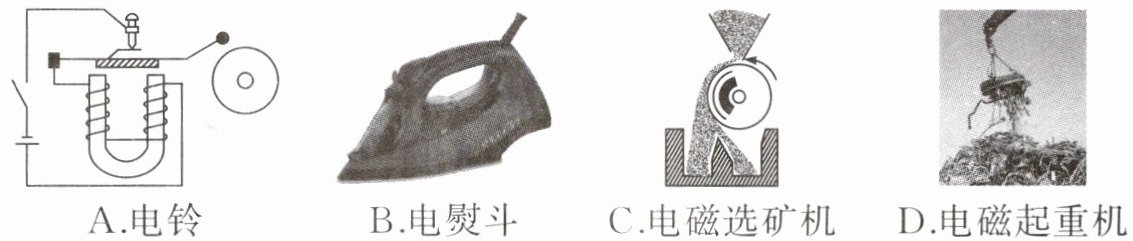

1. 如图所示的设备或用电器中,其主要工作原理与电磁铁无关的是(
B
)


A.电铃
B.电熨斗
C.电磁选矿机
D.电磁起重机

答案

1. B

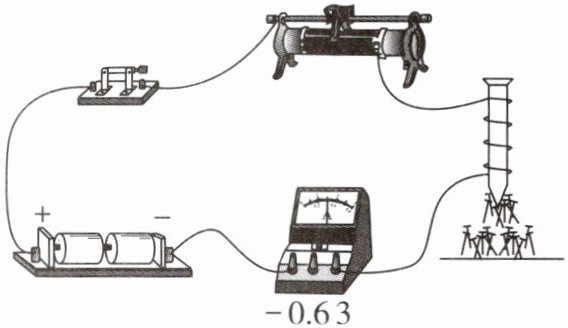

2.(2025·江苏盐城中考)如图所示,给绕在铁钉上的线圈通电后,铁钉吸引大头针。下列操作能使铁钉吸引大头针的数目变多的是(
C
)

A.减少线圈匝数
B.减少电池节数
C.向右移动滑动变阻器的滑片
D.对调电源正、负接线柱上的接线

答案

2. C

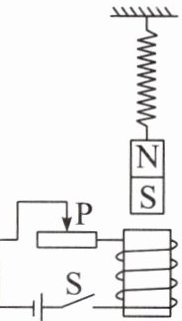

3.如图所示,在电磁铁上方用弹簧悬挂一根条形磁体,闭合开关,在将滑动变阻器的滑片P从右向左滑动的过程中,弹簧将(
D
)

A.先伸长后缩短
B.逐渐伸长
C.静止不动
D.逐渐缩短

答案

3. D

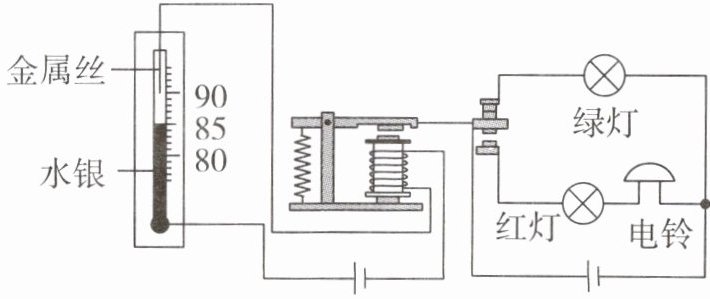

4. 下图是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是(
A
)


A.当温度达到$90°\mathrm{C}$时，报警装置就会响铃，同时红灯亮
B.当温度达到$90°\mathrm{C}$时，报警装置就会响铃，同时绿灯亮
C.当温度低于$90°\mathrm{C}$时，报警装置就会响铃，同时绿灯亮
D.当温度低于$90°\mathrm{C}$时，报警装置就会响铃，同时红灯亮

答案

4. A
