1. 下列估测中最接近实际的是 （
A.三节干电池串联后的电压是 9 V
B.一盏节能灯正常工作时的电流大约是 100 mA
C.我国家庭电路的电压是 110 V
D.家用空调正常工作时的电流大约是0.5 A
B
）A.三节干电池串联后的电压是 9 V
B.一盏节能灯正常工作时的电流大约是 100 mA
C.我国家庭电路的电压是 110 V
D.家用空调正常工作时的电流大约是0.5 A
答案
1. B
解析
【分析】
要解决这道估测题，需牢记电学中常见的电压值、用电器的功率与电流的关系，逐个分析每个选项的实际情况：首先回忆一节干电池电压及串联电压规律，判断A选项；再结合家庭电路电压和节能灯的大致功率，通过公式计算其电流判断B选项；牢记我国家庭电路的标准电压判断C选项；根据家用空调的功率计算其正常工作电流判断D选项，最终选出最接近实际的选项。
【解析】
逐一分析各选项：
A. 一节干电池的电压为1.5V，根据串联电路电压规律，三节干电池串联后的总电压为 $1.5\,\mathrm{V} × 3 = 4.5\,\mathrm{V}$，并非9V，A错误；
B. 家庭电路电压为220V，节能灯的功率约为20W，根据公式 $I = \frac{P}{U}$，其正常工作电流 $I = \frac{20\,\mathrm{W}}{220\,\mathrm{V}} \approx 0.09\,\mathrm{A} = 90\,\mathrm{mA}$，与100mA接近，B正确；
C. 我国家庭电路的标准电压为220V，不是110V，C错误；
D. 家用空调的功率约为1000W，正常工作电流 $I = \frac{1000\,\mathrm{W}}{220\,\mathrm{V}} \approx 4.5\,\mathrm{A}$，远大于0.5A，D错误。
【答案】
B
【知识点】
电压的估测、电流的估测
【点评】
本题考查电学基础物理量的估测，属于初中物理常见的基础题型，需要学生牢记常见用电器的电压、功率等常识，难度较低。
【难度系数】
0.4
要解决这道估测题，需牢记电学中常见的电压值、用电器的功率与电流的关系，逐个分析每个选项的实际情况：首先回忆一节干电池电压及串联电压规律，判断A选项；再结合家庭电路电压和节能灯的大致功率，通过公式计算其电流判断B选项；牢记我国家庭电路的标准电压判断C选项；根据家用空调的功率计算其正常工作电流判断D选项，最终选出最接近实际的选项。
【解析】
逐一分析各选项：
A. 一节干电池的电压为1.5V，根据串联电路电压规律，三节干电池串联后的总电压为 $1.5\,\mathrm{V} × 3 = 4.5\,\mathrm{V}$，并非9V，A错误；
B. 家庭电路电压为220V，节能灯的功率约为20W，根据公式 $I = \frac{P}{U}$，其正常工作电流 $I = \frac{20\,\mathrm{W}}{220\,\mathrm{V}} \approx 0.09\,\mathrm{A} = 90\,\mathrm{mA}$，与100mA接近，B正确；
C. 我国家庭电路的标准电压为220V，不是110V，C错误；
D. 家用空调的功率约为1000W，正常工作电流 $I = \frac{1000\,\mathrm{W}}{220\,\mathrm{V}} \approx 4.5\,\mathrm{A}$，远大于0.5A，D错误。
【答案】
B
【知识点】
电压的估测、电流的估测
【点评】
本题考查电学基础物理量的估测，属于初中物理常见的基础题型，需要学生牢记常见用电器的电压、功率等常识，难度较低。
【难度系数】
0.4
2. 学了电流表和电压表的使用后，李明和张华对它们的使用展开了辩论，你认为他们的辩论中正确的是 （
A.通电后，两表指针反向偏转时，一定是正、负接线柱接反了
B.两表都先用最大测量值较小的测量范围“试触”后，再选择合适的测量范围
C.两表都不能将正、负接线柱直接接到电源的两极上
D.电流表应与被测用电器并联使用
A
）A.通电后，两表指针反向偏转时，一定是正、负接线柱接反了
B.两表都先用最大测量值较小的测量范围“试触”后，再选择合适的测量范围
C.两表都不能将正、负接线柱直接接到电源的两极上
D.电流表应与被测用电器并联使用
答案
2. A
解析
【分析】本题考查电流表和电压表的使用规则，需结合两表的核心使用要点逐一判断选项正误。两表的关键使用规则包括：接线柱需正进负出，试触时选用大量程，电流表串联、不能直接接电源两极，电压表并联、可直接接电源两极。
【解析】选项A：电流表和电压表均要求电流从正接线柱流入、负接线柱流出，若通电后指针反向偏转，说明电流方向与规定方向相反，一定是正负接线柱接反，该说法正确；选项B：试触时应选用最大测量值较大的量程，防止电流过大损坏电表，而非最大测量值较小的量程，该说法错误；选项C：电压表内阻极大，可直接接电源两极测电源电压，电流表内阻极小，不能直接接电源两极，故“两表都不能直接接电源两极”的说法错误；选项D：电流表应与被测用电器串联，电压表才与被测用电器并联，该说法错误。综上，正确选项为A。
【答案】A
【知识点】电流表和电压表的使用
【点评】本题为电学基础题，主要考查电流表与电压表的核心使用规则，需准确区分两者的连接方式、量程选择等要点，属于易掌握的基础知识点。
【难度系数】0.6
【解析】选项A：电流表和电压表均要求电流从正接线柱流入、负接线柱流出，若通电后指针反向偏转，说明电流方向与规定方向相反，一定是正负接线柱接反，该说法正确；选项B：试触时应选用最大测量值较大的量程，防止电流过大损坏电表，而非最大测量值较小的量程，该说法错误；选项C：电压表内阻极大，可直接接电源两极测电源电压，电流表内阻极小，不能直接接电源两极，故“两表都不能直接接电源两极”的说法错误；选项D：电流表应与被测用电器串联，电压表才与被测用电器并联，该说法错误。综上，正确选项为A。
【答案】A
【知识点】电流表和电压表的使用
【点评】本题为电学基础题，主要考查电流表与电压表的核心使用规则，需准确区分两者的连接方式、量程选择等要点，属于易掌握的基础知识点。
【难度系数】0.6

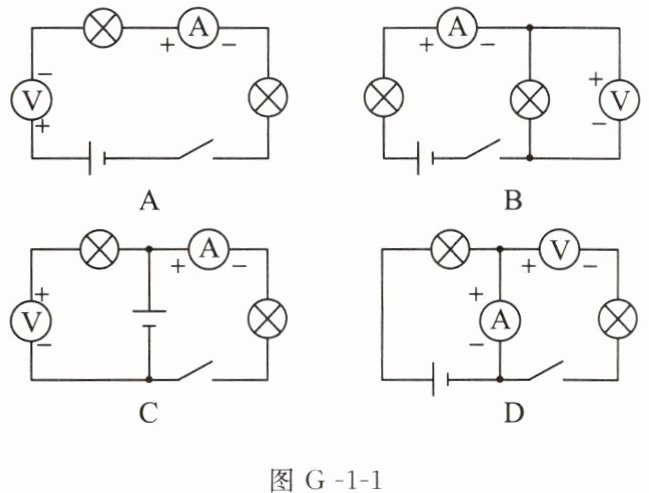

3.（2025重庆渝北区期中）在如图G -1-1所示的电路中，电流表、电压表连接均正确的是（
B
）答案
3. B
解析
【分析】要判断电流表、电压表连接是否正确，需牢记电表的使用规则：电流表应串联在电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在被测电路两端，电流从正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电压表串联在电路中（电压表需并联），且正负接线柱接反，不符合规则；
选项B：电流表串联，电流从正接线柱进、负接线柱出；电压表并联在被测灯泡两端，电流从正接线柱进、负接线柱出，符合规则；
选项C：电压表正负接线柱接反，不符合规则；
选项D：电流表并联在电源两端（会造成短路），且电压表正负接线柱接反，不符合规则。
【解析】根据电流表和电压表的使用规则：电流表需串联在电路中，电流“正进负出”；电压表需并联在被测电路两端，电流“正进负出”。
A选项：电压表串联，且正负接线柱接反，连接错误；
B选项：电流表串联，接线柱连接正确；电压表并联在灯泡两端，接线柱连接正确，符合要求；
C选项：电压表正负接线柱接反，连接错误；
D选项：电流表并联（短路），电压表正负接线柱接反，连接错误。
【答案】B
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确连接，属于基础题，只需牢记电表的使用规则，逐一排查各选项即可得出答案，难度较低。
【难度系数】0.3
选项A：电压表串联在电路中（电压表需并联），且正负接线柱接反，不符合规则；
选项B：电流表串联，电流从正接线柱进、负接线柱出；电压表并联在被测灯泡两端，电流从正接线柱进、负接线柱出，符合规则；
选项C：电压表正负接线柱接反，不符合规则；
选项D：电流表并联在电源两端（会造成短路），且电压表正负接线柱接反，不符合规则。
【解析】根据电流表和电压表的使用规则：电流表需串联在电路中，电流“正进负出”；电压表需并联在被测电路两端，电流“正进负出”。
A选项：电压表串联，且正负接线柱接反，连接错误；
B选项：电流表串联，接线柱连接正确；电压表并联在灯泡两端，接线柱连接正确，符合要求；
C选项：电压表正负接线柱接反，连接错误；
D选项：电流表并联（短路），电压表正负接线柱接反，连接错误。
【答案】B
【知识点】电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确连接，属于基础题，只需牢记电表的使用规则，逐一排查各选项即可得出答案，难度较低。
【难度系数】0.3

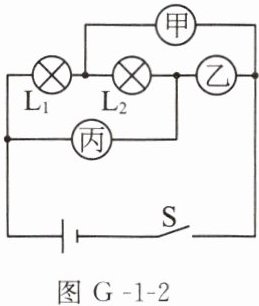

4. (2024凉山州模拟)如图
所示的电路中，甲、乙、丙为电流表或电压表。闭合开关S后，要使小灯泡L₁、L₂均能发光并且组成串联电路，则（
A.甲为电流表，乙、丙为电压表
B.乙为电流表，甲、丙为电压表
C.甲为电压表，乙、丙为电流表
D.乙为电压表，甲、丙为电流表
所示的电路中，甲、乙、丙为电流表或电压表。闭合开关S后，要使小灯泡L₁、L₂均能发光并且组成串联电路，则（B
）A.甲为电流表，乙、丙为电压表
B.乙为电流表，甲、丙为电压表
C.甲为电压表，乙、丙为电流表
D.乙为电压表，甲、丙为电流表
答案
4. B
解析
【分析】要使小灯泡L₁、L₂组成串联电路，需明确：电流表相当于导线，需串联在电路中；电压表相当于断路，需并联在电路中。串联电路的电流只有一条路径，会依次经过所有用电器，需避免用电器短路，据此判断甲、乙、丙的电表类型。
【解析】要让L₁、L₂串联，电流需只有一条路径：电源正极→L₁→L₂→乙→开关S→电源负极。①若甲为电流表，会并联在L₂两端，短路L₂，因此甲必须是电压表（相当于断路）；②若丙为电流表，会并联在L₁、L₂两端，短路两灯，因此丙必须是电压表（相当于断路）；③乙需要串联在电流路径中，因此乙为电流表（相当于导线）。综上，乙为电流表，甲、丙为电压表，对应选项B。
【答案】B
【知识点】串联电路、电流表使用、电压表使用
【点评】本题考查串联电路特点及电流表、电压表的使用规则，核心是理解电表的作用，通过排除短路情况确定电表类型，属于电路基础题型，需掌握电表的连接逻辑。
【难度系数】0.5
【解析】要让L₁、L₂串联，电流需只有一条路径：电源正极→L₁→L₂→乙→开关S→电源负极。①若甲为电流表，会并联在L₂两端，短路L₂，因此甲必须是电压表（相当于断路）；②若丙为电流表，会并联在L₁、L₂两端，短路两灯，因此丙必须是电压表（相当于断路）；③乙需要串联在电流路径中，因此乙为电流表（相当于导线）。综上，乙为电流表，甲、丙为电压表，对应选项B。
【答案】B
【知识点】串联电路、电流表使用、电压表使用
【点评】本题考查串联电路特点及电流表、电压表的使用规则，核心是理解电表的作用，通过排除短路情况确定电表类型，属于电路基础题型，需掌握电表的连接逻辑。
【难度系数】0.5

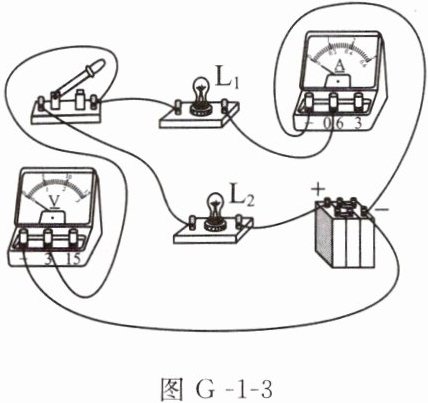

5.（2025榆林期中）如图G-1-3所示电路，当闭合开关后，小灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮，电流表的示数是0.2 A，电压表的示数是2.4 V，则下列有关说法正确的是（
图G-1-3
A.$\mathrm{L}_2$两端电压为2.4 V
B.流过$\mathrm{L}_2$的电流为0.2 A
C.流过$\mathrm{L}_1$的电流大于流过$\mathrm{L}_2$的电流
D.开关断开后，电压表有示数
B
）图G-1-3
A.$\mathrm{L}_2$两端电压为2.4 V
B.流过$\mathrm{L}_2$的电流为0.2 A
C.流过$\mathrm{L}_1$的电流大于流过$\mathrm{L}_2$的电流
D.开关断开后，电压表有示数
答案
5. B
解析
【分析】要解决此题，需先分析电路结构：由实物图可知，小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测量串联电路的电流，电压表测量$\mathrm{L}_1$两端的电压。根据串联电路“电流处处相等”的特点判断电流大小，结合电表测量对象分析电压情况，再逐一判断选项。
【解析】1. 电路结构：电流从电源正极流出，依次经过$\mathrm{L}_2$、$\mathrm{L}_1$、电流表、开关，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_1$两端的电压。
2. 电流分析：串联电路中电流处处相等，电流表的示数为0.2 A，所以流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流均为0.2 A，故选项B正确，选项C（流过$\mathrm{L}_1$的电流大于流过$\mathrm{L}_2$的电流）错误。
3. 电压分析：电压表测$\mathrm{L}_1$两端电压，示数为2.4 V，即$\mathrm{L}_1$两端电压为2.4 V，不是$\mathrm{L}_2$两端电压，故选项A错误。
4. 开关断开后的情况：开关断开后，电路断路，电压表所在电路无通路，因此电压表无示数，选项D错误。
【答案】B
【知识点】串联电路电流特点；电流表、电压表的使用
【点评】本题考查串联电路的基本特点及电表的使用，属于基础题型，关键是正确分析电路结构和电表的测量对象，难度不大。
【难度系数】0.7
【解析】1. 电路结构：电流从电源正极流出，依次经过$\mathrm{L}_2$、$\mathrm{L}_1$、电流表、开关，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_1$两端的电压。
2. 电流分析：串联电路中电流处处相等，电流表的示数为0.2 A，所以流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流均为0.2 A，故选项B正确，选项C（流过$\mathrm{L}_1$的电流大于流过$\mathrm{L}_2$的电流）错误。
3. 电压分析：电压表测$\mathrm{L}_1$两端电压，示数为2.4 V，即$\mathrm{L}_1$两端电压为2.4 V，不是$\mathrm{L}_2$两端电压，故选项A错误。
4. 开关断开后的情况：开关断开后，电路断路，电压表所在电路无通路，因此电压表无示数，选项D错误。
【答案】B
【知识点】串联电路电流特点；电流表、电压表的使用
【点评】本题考查串联电路的基本特点及电表的使用，属于基础题型，关键是正确分析电路结构和电表的测量对象，难度不大。
【难度系数】0.7

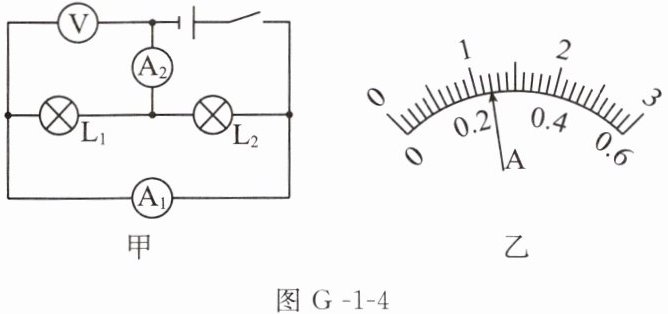

6. 如图G -1-4 甲所示电路,闭合开关时,电路中两个完全相同的电流表指针偏转均如图乙所示,下列关于该电路的说法,正确的是（
A.$L_1$与$L_2$串联
B.电压表只测$L_1$两端的电压
C.通过$L_1$的电流是0.24 A
D.通过$L_2$的电流是1.2 A
C
）A.$L_1$与$L_2$串联
B.电压表只测$L_1$两端的电压
C.通过$L_1$的电流是0.24 A
D.通过$L_2$的电流是1.2 A
答案
6. C
解析
【分析】
首先分析电路连接方式：从图甲可知，电流从电源正极流出经开关后分为两条支路，分别经过L₂和A₁与L₁，汇合后经A₂回到电源负极，因此L₁与L₂为并联。接着判断电流表测量对象：A₁与L₁串联，测L₁支路的电流；A₂在干路，测干路总电流。由于并联电路干路电流等于各支路电流之和，所以A₂的示数大于A₁的示数，而两表指针偏转角度相同，说明它们使用的量程不同，A₂用0~3A量程，A₁用0~0.6A量程。最后根据电流表读数规则读出示数，结合并联电路电流规律判断选项。
【解析】
1. 电路连接判断：由电流路径可知，L₁与L₂为并联，选项A错误。
2. 电压表测量对象：电压表并联在电源（或L₁、L₂）两端，测电源电压，同时测L₁和L₂两端的电压，选项B错误。
3. 电流表读数：A₁测L₁支路电流，用0~0.6A量程，分度值0.02A，示数为0.24A，即通过L₁的电流I₁=0.24A；A₂测干路电流，用0~3A量程，分度值0.1A，示数为1.2A，即干路电流I=1.2A。
4. L₂电流计算：根据并联电路电流规律，通过L₂的电流I₂=I - I₁=1.2A - 0.24A=0.96A，故选项D错误，选项C正确。
【答案】
C
【知识点】
并联电路电流规律、电流表读数、电压表使用
【点评】
本题考查并联电路的电流规律，核心是正确分析电路连接方式和电流表的测量对象，利用指针偏转相同判断量程是解题关键，需注意不同量程的分度值差异，避免读数错误。
【难度系数】
0.5
首先分析电路连接方式：从图甲可知，电流从电源正极流出经开关后分为两条支路，分别经过L₂和A₁与L₁，汇合后经A₂回到电源负极，因此L₁与L₂为并联。接着判断电流表测量对象：A₁与L₁串联，测L₁支路的电流；A₂在干路，测干路总电流。由于并联电路干路电流等于各支路电流之和，所以A₂的示数大于A₁的示数，而两表指针偏转角度相同，说明它们使用的量程不同，A₂用0~3A量程，A₁用0~0.6A量程。最后根据电流表读数规则读出示数，结合并联电路电流规律判断选项。
【解析】
1. 电路连接判断：由电流路径可知，L₁与L₂为并联，选项A错误。
2. 电压表测量对象：电压表并联在电源（或L₁、L₂）两端，测电源电压，同时测L₁和L₂两端的电压，选项B错误。
3. 电流表读数：A₁测L₁支路电流，用0~0.6A量程，分度值0.02A，示数为0.24A，即通过L₁的电流I₁=0.24A；A₂测干路电流，用0~3A量程，分度值0.1A，示数为1.2A，即干路电流I=1.2A。
4. L₂电流计算：根据并联电路电流规律，通过L₂的电流I₂=I - I₁=1.2A - 0.24A=0.96A，故选项D错误，选项C正确。
【答案】
C
【知识点】
并联电路电流规律、电流表读数、电压表使用
【点评】
本题考查并联电路的电流规律，核心是正确分析电路连接方式和电流表的测量对象，利用指针偏转相同判断量程是解题关键，需注意不同量程的分度值差异，避免读数错误。
【难度系数】
0.5
7. 四只完全相同的小灯泡串联在电路中，用电压表测出其中一只小灯泡两端的电压是2.5 V，则电源电压为
10
V；若通过第一只小灯泡的电流为0.4 A，则通过第四只小灯泡的电流为0.4
A。答案
7. 10；0.4
解析
【分析】本题考查串联电路的电压和电流特点，解题思路：①利用串联电路电压规律，结合相同用电器串联时电压相等的特点计算电源电压；②利用串联电路电流处处相等的特点确定通过第四只灯泡的电流。
【解析】1. 计算电源电压：四只完全相同的小灯泡串联，每只灯泡电阻相等，串联时电路电流相同，根据$U=IR$可知，每只灯泡两端电压相等。已知一只小灯泡两端电压为2.5V，因此电源电压为$4×2.5V=10V$。2. 计算通过第四只灯泡的电流：根据串联电路的电流特点，串联电路中各处电流相等，已知通过第一只小灯泡的电流为0.4A，所以通过第四只小灯泡的电流也为0.4A。
【答案】10；0.4
【知识点】串联电路电压规律、串联电路电流规律
【点评】本题是串联电路基本规律的基础应用题，只要掌握串联电路电压、电流的特点即可快速解答，难度较低。
【难度系数】0.9
【解析】1. 计算电源电压：四只完全相同的小灯泡串联，每只灯泡电阻相等，串联时电路电流相同，根据$U=IR$可知，每只灯泡两端电压相等。已知一只小灯泡两端电压为2.5V，因此电源电压为$4×2.5V=10V$。2. 计算通过第四只灯泡的电流：根据串联电路的电流特点，串联电路中各处电流相等，已知通过第一只小灯泡的电流为0.4A，所以通过第四只小灯泡的电流也为0.4A。
【答案】10；0.4
【知识点】串联电路电压规律、串联电路电流规律
【点评】本题是串联电路基本规律的基础应用题，只要掌握串联电路电压、电流的特点即可快速解答，难度较低。
【难度系数】0.9
