1. 把3节电压为1.5 V的干电池串联后，总电压为
4.5
V；把它们并联后的电压为1.5
V。答案
1. 4.5 1.5
解析
【分析】
本题考查串并联电池组的电压规律，解题关键是牢记：串联电池组总电压等于各节电池电压之和，并联电池组总电压等于每节电池的电压。先判断电池的连接方式，再代入对应规律计算即可。
【解析】
1. 串联时：总电压为各节电池电压之和，即 $ U_{串} = 1.5\,\mathrm{V} × 3 = 4.5\,\mathrm{V} $；
2. 并联时：并联电池组的电压等于单节电池的电压，即 $ U_{并} = 1.5\,\mathrm{V} $。
【答案】
4.5 1.5
【知识点】
串联电池组电压、并联电池组电压
【点评】
本题为电学基础概念题，直接考查串并联电池组的电压规律，难度较低，只要掌握相关规律即可快速解答，适合巩固电学基础知识点。
【难度系数】
0.9
本题考查串并联电池组的电压规律，解题关键是牢记：串联电池组总电压等于各节电池电压之和，并联电池组总电压等于每节电池的电压。先判断电池的连接方式，再代入对应规律计算即可。
【解析】
1. 串联时：总电压为各节电池电压之和，即 $ U_{串} = 1.5\,\mathrm{V} × 3 = 4.5\,\mathrm{V} $；
2. 并联时：并联电池组的电压等于单节电池的电压，即 $ U_{并} = 1.5\,\mathrm{V} $。
【答案】
4.5 1.5
【知识点】
串联电池组电压、并联电池组电压
【点评】
本题为电学基础概念题，直接考查串并联电池组的电压规律，难度较低，只要掌握相关规律即可快速解答，适合巩固电学基础知识点。
【难度系数】
0.9

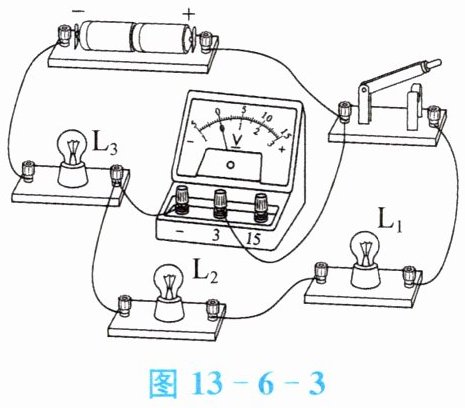

2. 在如图13-6-3所示的电路中，闭合开关后电压表测量的是(
A.$\mathrm{L}_3$两端的电压
B.$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
C.$\mathrm{L}_3$和电源两端的电压
D.电源两端电压
图13-6-3
B
)。A.$\mathrm{L}_3$两端的电压
B.$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
C.$\mathrm{L}_3$和电源两端的电压
D.电源两端电压
图13-6-3
答案
2. B
解析
【分析】要判断电压表测量的电路电压，需依据电压表的使用规则：电压表并联在被测电路两端，即电压表的两个接线柱直接连接到被测电路的两端。首先分析电路连接：闭合开关后，电流从电源正极出发，依次经过开关、$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$，回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联。接着观察电压表接线，其两个接线柱分别连接在$\mathrm{L}_1$的右端和$\mathrm{L}_2$的左端，说明电压表并联在$\mathrm{L}_1$和$\mathrm{L}_2$的两端，由此可判断测量对象。
【解析】1. 确定电路连接：由实物图可知，闭合开关后，电流路径为电源正极→开关→$\mathrm{L}_1$→$\mathrm{L}_2$→$\mathrm{L}_3$→电源负极，故$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联。2. 判断电压表测量对象：根据电压表“并联在被测电路两端”的规则，电压表的两个接线柱分别接在$\mathrm{L}_1$的右端和$\mathrm{L}_2$的左端，即电压表与$\mathrm{L}_1$、$\mathrm{L}_2$并联，因此测量的是$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压，对应选项B。
【答案】B
【知识点】串联电路、电压表的使用
【点评】本题考查电压表测量对象的判断，核心是掌握电压表的使用规则，属于初中电学基础题型，难度适中。
【难度系数】0.6
【解析】1. 确定电路连接：由实物图可知，闭合开关后，电流路径为电源正极→开关→$\mathrm{L}_1$→$\mathrm{L}_2$→$\mathrm{L}_3$→电源负极，故$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联。2. 判断电压表测量对象：根据电压表“并联在被测电路两端”的规则，电压表的两个接线柱分别接在$\mathrm{L}_1$的右端和$\mathrm{L}_2$的左端，即电压表与$\mathrm{L}_1$、$\mathrm{L}_2$并联，因此测量的是$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压，对应选项B。
【答案】B
【知识点】串联电路、电压表的使用
【点评】本题考查电压表测量对象的判断，核心是掌握电压表的使用规则，属于初中电学基础题型，难度适中。
【难度系数】0.6
3. 下列叙述中,属于并联电路特征的是(
A.电路中每一处的电流都相等
B.电路中任何一处断开都会引起开路
C.各条支路上的电压都相等
D.电路上各部分电压之和等于总电压
C
)。A.电路中每一处的电流都相等
B.电路中任何一处断开都会引起开路
C.各条支路上的电压都相等
D.电路上各部分电压之和等于总电压
答案
3. C
解析
【分析】
要解决这道题，需先明确串联和并联电路的电流、电压特征，再逐一分析每个选项，排除不符合并联电路特征的选项，找到正确答案。
【解析】
判断并联电路的特征，需结合串并联电路的基本规律：
1. 串联电路：电流只有一条路径，各处电流相等，一处断开则整个电路开路，总电压等于各部分电路电压之和；
2. 并联电路：电流有多条路径，干路电流等于各支路电流之和，各支路两端电压相等（等于电源电压），支路断开仅该支路工作中断，不影响其他支路。
对选项逐一分析：
A选项：“每一处电流都相等”是串联电路的电流特征，并联电路干路电流等于各支路电流之和，各支路电流不一定相等，故A错误；
B选项：“任何一处断开都会开路”是串联电路的特征，并联电路支路断开仅该支路开路，其他支路仍正常工作，故B错误；
C选项：并联电路中各支路两端电压都相等，等于电源电压，符合并联电路特征，故C正确；
D选项：“各部分电压之和等于总电压”是串联电路的电压特征，并联电路各支路电压等于总电压，故D错误。
【答案】
C
【知识点】
并联电路的特征、串并联电路的区别
【点评】
本题考查串并联电路的基础特征，属于概念类基础题，需准确区分串并联电路的电流、电压规律，难度较低。
【难度系数】
0.8
要解决这道题，需先明确串联和并联电路的电流、电压特征，再逐一分析每个选项，排除不符合并联电路特征的选项，找到正确答案。
【解析】
判断并联电路的特征，需结合串并联电路的基本规律：
1. 串联电路：电流只有一条路径，各处电流相等，一处断开则整个电路开路，总电压等于各部分电路电压之和；
2. 并联电路：电流有多条路径，干路电流等于各支路电流之和，各支路两端电压相等（等于电源电压），支路断开仅该支路工作中断，不影响其他支路。
对选项逐一分析：
A选项：“每一处电流都相等”是串联电路的电流特征，并联电路干路电流等于各支路电流之和，各支路电流不一定相等，故A错误；
B选项：“任何一处断开都会开路”是串联电路的特征，并联电路支路断开仅该支路开路，其他支路仍正常工作，故B错误；
C选项：并联电路中各支路两端电压都相等，等于电源电压，符合并联电路特征，故C正确；
D选项：“各部分电压之和等于总电压”是串联电路的电压特征，并联电路各支路电压等于总电压，故D错误。
【答案】
C
【知识点】
并联电路的特征、串并联电路的区别
【点评】
本题考查串并联电路的基础特征，属于概念类基础题，需准确区分串并联电路的电流、电压规律，难度较低。
【难度系数】
0.8
4. 日常的生活经验告诉我们，家中的电灯、插座、电视机、电冰箱等电器设备之间的连接方法是(
A.串联连接的
B.只有电灯、电视机是并联连接的
C.可以串联，也可以并联
D.电灯、电视机与电冰箱都是并联
D
)。A.串联连接的
B.只有电灯、电视机是并联连接的
C.可以串联，也可以并联
D.电灯、电视机与电冰箱都是并联
答案
4. D
解析
【分析】
首先明确家庭电路的连接要求：家庭电路中各用电器需独立工作、互不影响，且额定电压均为220V，需匹配电源电压。解题时结合并联电路的特点（各支路用电器独立工作、电压相等），逐一分析选项判断正误。
【解析】
家庭电路中，所有电器设备的额定电压均为220V，为保证每个用电器能正常工作且互不干扰，必须采用并联连接：
选项A：串联连接时电流只有一条路径，一个用电器损坏会导致整个电路断路，所有用电器无法工作，不符合实际，错误；
选项B：插座同样属于家庭电路的组成部分，也需并联，并非只有电灯、电视机并联，错误；
选项C：家庭电路中所有用电器均为并联，不存在串联的情况，错误；
选项D：电灯、电视机、电冰箱等电器设备与插座一样，都采用并联连接，符合实际，正确。
【答案】
D
【知识点】
家庭电路连接、并联电路特点
【点评】
本题结合生活实际考查家庭电路的连接方式，是初中电学的基础知识点，需牢记家庭电路中各用电器为并联，才能保证独立工作，难度较低。
【难度系数】
0.7
首先明确家庭电路的连接要求：家庭电路中各用电器需独立工作、互不影响，且额定电压均为220V，需匹配电源电压。解题时结合并联电路的特点（各支路用电器独立工作、电压相等），逐一分析选项判断正误。
【解析】
家庭电路中，所有电器设备的额定电压均为220V，为保证每个用电器能正常工作且互不干扰，必须采用并联连接：
选项A：串联连接时电流只有一条路径，一个用电器损坏会导致整个电路断路，所有用电器无法工作，不符合实际，错误；
选项B：插座同样属于家庭电路的组成部分，也需并联，并非只有电灯、电视机并联，错误；
选项C：家庭电路中所有用电器均为并联，不存在串联的情况，错误；
选项D：电灯、电视机、电冰箱等电器设备与插座一样，都采用并联连接，符合实际，正确。
【答案】
D
【知识点】
家庭电路连接、并联电路特点
【点评】
本题结合生活实际考查家庭电路的连接方式，是初中电学的基础知识点，需牢记家庭电路中各用电器为并联，才能保证独立工作，难度较低。
【难度系数】
0.7

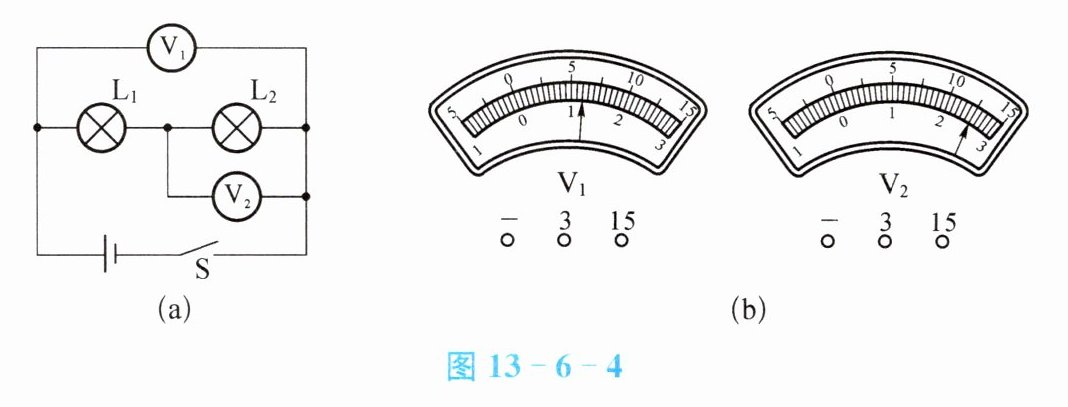

5. 图13-6-4(a)所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图13-6-4(b)所示。则V₁用的量程是
0～15
V，V₂用的量程是0～3
V，小灯泡L₁上的电压是3.5
V。答案
5. 0～15 0～3 3.5
解析
【分析】
首先分析电路连接：L₁与L₂串联，电压表V₁测串联电路的总电压，电压表V₂测L₂两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数一定大于V₂的示数。再结合电压表指针偏转角度：偏转角度越小，量程越大，以此判断两个电压表的量程，读取示数后计算L₁两端的电压。
【解析】
1. 确定测量对象：由图(a)可知，L₁和L₂串联，V₁测总电压，V₂测L₂的电压。
2. 判断量程：串联电路总电压大于分电压，故V₁示数＞V₂示数。观察图(b)，V₁指针偏转角度小于V₂，说明V₁用0～15V大量程，V₂用0～3V小量程。
3. 读取示数：V₁量程0～15V，分度值0.5V，示数为6V；V₂量程0～3V，分度值0.1V，示数为2.5V。
4. 计算L₁电压：根据串联电压规律，U₁=U总-U₂=6V-2.5V=3.5V。
【答案】
0～15；0～3；3.5
【知识点】
串联电路电压规律，电压表读数
【点评】
本题结合串联电路电压特点考查电压表的量程选择与读数，关键是根据指针偏转角度判断量程，再利用电压关系计算，属于基础题型。
【难度系数】
0.6
首先分析电路连接：L₁与L₂串联，电压表V₁测串联电路的总电压，电压表V₂测L₂两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数一定大于V₂的示数。再结合电压表指针偏转角度：偏转角度越小，量程越大，以此判断两个电压表的量程，读取示数后计算L₁两端的电压。
【解析】
1. 确定测量对象：由图(a)可知，L₁和L₂串联，V₁测总电压，V₂测L₂的电压。
2. 判断量程：串联电路总电压大于分电压，故V₁示数＞V₂示数。观察图(b)，V₁指针偏转角度小于V₂，说明V₁用0～15V大量程，V₂用0～3V小量程。
3. 读取示数：V₁量程0～15V，分度值0.5V，示数为6V；V₂量程0～3V，分度值0.1V，示数为2.5V。
4. 计算L₁电压：根据串联电压规律，U₁=U总-U₂=6V-2.5V=3.5V。
【答案】
0～15；0～3；3.5
【知识点】
串联电路电压规律，电压表读数
【点评】
本题结合串联电路电压特点考查电压表的量程选择与读数，关键是根据指针偏转角度判断量程，再利用电压关系计算，属于基础题型。
【难度系数】
0.6
