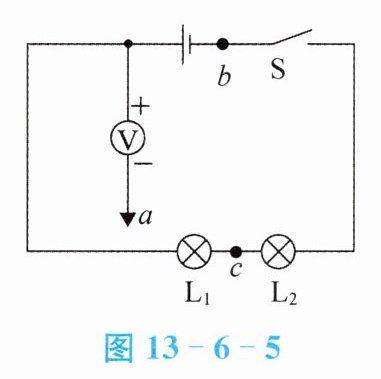

6. 如图13-6-5所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0 V；将a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，这时灯泡$\mathrm{L}_2$两端的电压为V。

图13-6-5

图13-6-6

6. 1.5

【分析】首先明确不同接线情况下电压表的测量对象：当导线接头a与b相接时，电压表并联在电源两端，测量电源电压；当a与c相接时，电压表并联在灯泡$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压。再根据串联电路的电压规律（总电压等于各串联用电器两端电压之和），即可计算出$\mathrm{L}_2$两端的电压。
【解析】当a接b时，电压表测电源电压，因此电源电压$U=6.0\ \mathrm{V}$；当a接c时，电压表测$\mathrm{L}_1$两端的电压，即$U_1=4.5\ \mathrm{V}$。根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_2$两端的电压$U_2=U-U_1=6.0\ \mathrm{V}-4.5\ \mathrm{V}=1.5\ \mathrm{V}$。
【答案】1.5
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，核心是判断电压表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.7

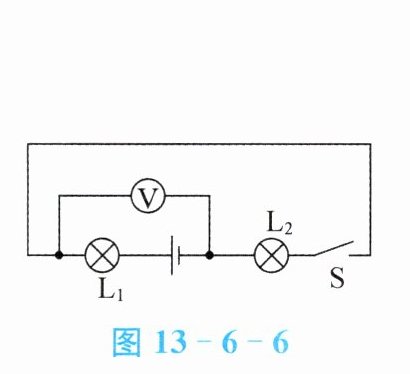

7. 如图13-6-6所示，电源电压为6 V，当开关闭合时，电压表的示数是4 V，则（）。

A.灯$\mathrm{L}_1$两端的电压为4 V
B.灯$\mathrm{L}_2$两端的电压为2 V
C.灯$\mathrm{L}_1$两端的电压为2 V
D.灯$\mathrm{L}_2$两端的电压为6 V

7. C

【分析】
首先明确电路连接：灯$\mathrm{L}_1$与$\mathrm{L}_2$串联；接着判断电压表测量对象：电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压；再利用串联电路电压规律计算$\mathrm{L}_1$的电压，最后结合选项确定答案。
【解析】
由题意可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，因此电压表的示数为$\mathrm{L}_2$两端的电压，即$U_2=4\ \mathrm{V}$。根据串联电路电压规律：总电压等于各串联导体两端电压之和（$U=U_1+U_2$），已知电源电压$U=6\ \mathrm{V}$，则灯$\mathrm{L}_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$。
对选项逐一分析：
A选项：$\mathrm{L}_1$两端电压为4V，与计算结果不符，错误；
B选项：$\mathrm{L}_2$两端电压为2V，与电压表示数不符，错误；
C选项：$\mathrm{L}_1$两端电压为2V，与计算结果一致，正确；
D选项：$\mathrm{L}_2$两端电压为6V，与电压表示数不符，错误。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路电压规律，核心是判断电压表测量的用电器，属于电学基础题，难度较低。
【难度系数】
0.7

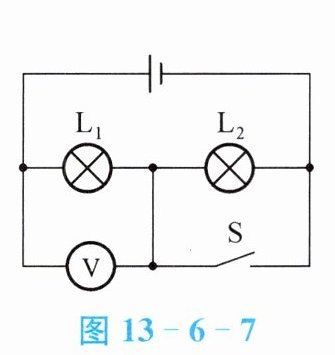

8. 如图13-6-7所示的电路中，闭合开关S，电压表的示数将（）。

A.不变
B.增大
C.减小
D.无法确定

图13-6-7 图13-6-8

8. B

【分析】
要判断闭合开关S后电压表的示数变化，需先明确开关断开和闭合时的电路结构，确定电压表的测量对象，再对比两次测量的电压值即可得出结论。
【解析】
开关S断开时，电路为R₁与R₂的串联电路，电压表测量R₁两端的电压，根据串联电路电压规律，R₁两端电压小于电源电压；开关S闭合后，R₂被短路，电路变为仅R₁的简单电路，电压表直接测量电源电压，因此电压表的示数从小于电源电压变为等于电源电压，示数增大。
【答案】
B
【知识点】
电路动态分析、电压表的使用
【点评】
本题属于基础电路动态分析题，核心是掌握开关通断时的电路结构变化，以及电压表测量对象的判断，需结合串联电路电压规律分析，难度适中。
【难度系数】
0.6

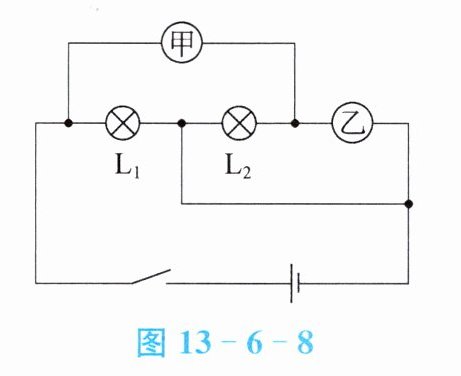

9. 如图13-6-8所示，电路开关闭合后，两只灯泡$L_1$和$L_2$均正常发光，则下列说法中正确的是（）。

A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表

9. A

【分析】要判断甲、乙电表类型，需明确电流表相当于导线（串联在电路中）、电压表相当于开路（并联在电路中）的特性。开关闭合后两灯均正常发光，说明电路为通路且两灯都有电流通过，需逐一分析选项中电表类型对应的电路是否符合要求。
【解析】根据电流表、电压表的特性分析各选项：
选项A：若甲是电流表，乙是电压表。电流从电源正极流出，经甲电流表后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，L₁、L₂并联，均有电流通过，正常发光，符合条件。
选项B：若甲是电压表，乙是电流表。乙电流表相当于导线，会短路L₂，L₂中无电流，无法发光，不符合。
选项C：若甲、乙都是电流表。电流表相当于导线，会直接连通电源正负极，造成电源短路，两灯都不发光，还可能损坏电源，不符合。
选项D：若甲、乙都是电压表。电压表相当于开路，电路中几乎无电流，两灯都无法发光，不符合。
综上，正确选项为A。
【答案】A
【知识点】电流表和电压表的使用；电路的连接
【点评】本题考查电流表、电压表的正确使用，核心是理解电表在电路中的作用，通过分析电路是否短路、用电器是否工作判断电表类型，属于基础电路题，需掌握电表的使用规则。
【难度系数】0.6

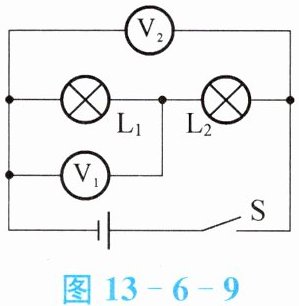

10. 根据图13-6-9所示电路，回答下列问题。
（1）电压表V₁和V₂分别测量的是哪些或哪个电灯两端的电压？

（2）闭合开关S，若V₁的示数为2 V，V₂的示数是5 V，则L₂两端的电压是多少伏？
（3）在图中标出两个电压表的正、负接线柱。
（4）图中两个电压表选用的量程是否相同？为什么？

10.（1）电压表V₁测量的是 L₁ 两端的电压，V₂ 测量的是 L₁ 和 L₂ 两端的总电压
（2）3 V
（3）略
（4）不相同，V₁ 用的是 0～3 V 的量程，V₂ 用的是 0～15 V 的量程

【分析】
首先明确电路中L₁与L₂为串联连接，电压表并联在被测电路两端，需通过并联对象判断电压表测量的电压；利用串联电路总电压等于各部分电压之和的规律计算L₂的电压；根据电位高低标注电压表正负接线柱；根据电压表示数大小判断电压表量程是否相同，逐步分析各问题。
【解析】
（1）电路中电流路径为：电源正极→开关S→L₂→L₁→电源负极，因此L₁与L₂串联。电压表V₁并联在L₁两端，故测量L₁两端的电压；电压表V₂并联在电源（或L₁和L₂的总两端），故测量L₁和L₂两端的总电压。
（2）根据串联电路电压规律：总电压等于各部分电压之和，即$ U = U_1 + U_2 $。已知V₁示数$ U_1=2\ \mathrm{V} $（L₁的电压），V₂示数$ U=5\ \mathrm{V} $（总电压），则L₂两端的电压$ U_2 = U - U_1 =5\ \mathrm{V} -2\ \mathrm{V}=3\ \mathrm{V} $。
（3）电压表正接线柱接高电位端，负接线柱接低电位端：V₁的右端（接L₁右端，电位高）为正接线柱，左端（接L₁左端，电位低）为负接线柱；V₂的右端（接电源正极侧，电位高）为正接线柱，左端（接电源负极侧，电位低）为负接线柱。
（4）两个电压表选用的量程不相同。因为V₁测量的L₁两端电压为2V，小于3V，所以选用0～3V量程；V₂测量的总电压为5V，大于3V，所以选用0～15V量程，因此量程不同。
【答案】
（1）V₁测量L₁两端电压，V₂测量L₁和L₂两端的总电压；（2）3 V；（3）略；（4）不相同，V₁用0～3 V量程，V₂用0～15 V量程。
【知识点】
串联电路电压规律；电压表的使用；电压表量程判断
【点评】
本题考查串联电路电压特点和电压表的使用，核心是正确判断电压表测量对象，掌握电压表正负接线柱接法及量程选择依据，属于基础电路分析题，需熟悉基本电路分析方法。
【难度系数】
0.5
