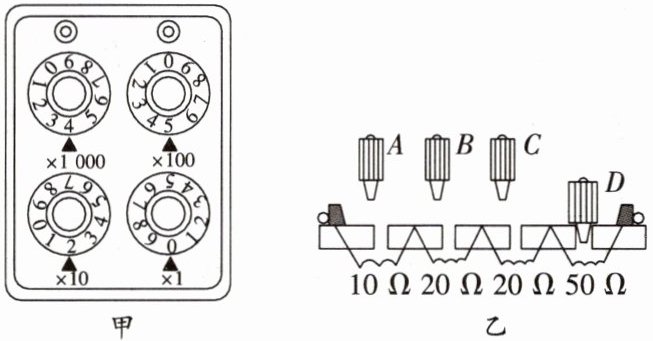

【例2】电阻箱是一种变阻器，以下是两种常用的电阻箱——旋盘式电阻箱和插入式电阻箱的示意图。如图甲所示，电阻箱的示数是
【解题点拨】旋盘式电阻箱的读数方法：各旋盘对应的小三角指示的示数乘以面板上标记的倍数，然后加在一起。插入式电阻箱的主要结构是铜塞和电阻丝，当插入铜塞时，对应插孔下方的电阻丝被短路，该电阻丝不连入电路中；当铜塞被拔出时，对应插孔下方的电阻丝就被连入电路中。将连入电路中的电阻丝的电阻相加，即可得到插入式电阻箱连入电路中的电阻。
4 520
Ω；如图乙所示，电阻箱的示数是50
Ω。【解题点拨】旋盘式电阻箱的读数方法：各旋盘对应的小三角指示的示数乘以面板上标记的倍数，然后加在一起。插入式电阻箱的主要结构是铜塞和电阻丝，当插入铜塞时，对应插孔下方的电阻丝被短路，该电阻丝不连入电路中；当铜塞被拔出时，对应插孔下方的电阻丝就被连入电路中。将连入电路中的电阻丝的电阻相加，即可得到插入式电阻箱连入电路中的电阻。
答案
【例2】4 520 50
解析
【分析】
要解决电阻箱读数问题，需掌握两种常用电阻箱的读数规则：①旋盘式电阻箱：每个旋盘对准的数字乘以该旋盘对应的倍率，将所有结果相加即为总电阻；②插入式电阻箱：插入铜塞时，对应插孔的电阻丝被短路（不接入），拔出铜塞时，对应电阻丝接入电路，将拔出铜塞对应的电阻丝阻值相加，得到总电阻。
【解析】
1. 图甲（旋盘式电阻箱）读数：
×1000档：数字为4，对应阻值=4×1000Ω=4000Ω；
×100档：数字为5，对应阻值=5×100Ω=500Ω；
×10档：数字为2，对应阻值=2×10Ω=20Ω；
×1档：数字为0，对应阻值=0×1Ω=0Ω；
总阻值=4000Ω+500Ω+20Ω+0Ω=4520Ω。
2. 图乙（插入式电阻箱）读数：
观察铜塞：A、B、C铜塞插入，对应10Ω、20Ω、20Ω电阻丝被短路；D铜塞拔出，对应50Ω电阻丝接入电路；
总阻值=50Ω。
【答案】
4520；50
【知识点】
电阻箱的读数，旋盘式电阻箱，插入式电阻箱
【点评】
本题考查两种常见电阻箱的读数方法，属于电学基础知识点，只要掌握对应读数规则即可正确解答，难度较低。
【难度系数】
0.8
要解决电阻箱读数问题，需掌握两种常用电阻箱的读数规则：①旋盘式电阻箱：每个旋盘对准的数字乘以该旋盘对应的倍率，将所有结果相加即为总电阻；②插入式电阻箱：插入铜塞时，对应插孔的电阻丝被短路（不接入），拔出铜塞时，对应电阻丝接入电路，将拔出铜塞对应的电阻丝阻值相加，得到总电阻。
【解析】
1. 图甲（旋盘式电阻箱）读数：
×1000档：数字为4，对应阻值=4×1000Ω=4000Ω；
×100档：数字为5，对应阻值=5×100Ω=500Ω；
×10档：数字为2，对应阻值=2×10Ω=20Ω；
×1档：数字为0，对应阻值=0×1Ω=0Ω；
总阻值=4000Ω+500Ω+20Ω+0Ω=4520Ω。
2. 图乙（插入式电阻箱）读数：
观察铜塞：A、B、C铜塞插入，对应10Ω、20Ω、20Ω电阻丝被短路；D铜塞拔出，对应50Ω电阻丝接入电路；
总阻值=50Ω。
【答案】
4520；50
【知识点】
电阻箱的读数，旋盘式电阻箱，插入式电阻箱
【点评】
本题考查两种常见电阻箱的读数方法，属于电学基础知识点，只要掌握对应读数规则即可正确解答，难度较低。
【难度系数】
0.8
1.如图所示，当夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的
长度
来改变其电阻的大小。实验器材中的滑动变阻器
就是根据这一原理制成的。答案
1.长度 滑动变阻器
解析
【分析】
本题考查电阻的影响因素与滑动变阻器的原理。解题思路：导体的电阻大小与导体的材料、长度、横截面积有关，在材料和横截面积一定时，导体长度越长，电阻越大。当夹子在铅笔芯上滑动时，会改变铅笔芯连入电路中的长度，从而改变其电阻大小，进而改变电路电流，使灯泡亮度变化；而滑动变阻器正是利用改变接入电路中电阻丝长度来改变电阻的原理制成的。
【解析】
当夹子在铅笔芯上滑动时，铅笔芯的材料和横截面积不变，改变了连入电路中的长度，根据电阻与长度的关系，电阻大小发生改变，电路中的电流随之变化，导致灯泡亮度改变；滑动变阻器的工作原理就是通过改变接入电路中电阻丝的长度来改变电阻，因此实验器材中的滑动变阻器是根据这一原理制成的。
【答案】
长度；滑动变阻器
【知识点】
电阻的影响因素；滑动变阻器原理
【点评】
本题结合实验装置考查基础电学知识，侧重对基本概念的理解与应用，难度较低。
【难度系数】
0.3
本题考查电阻的影响因素与滑动变阻器的原理。解题思路：导体的电阻大小与导体的材料、长度、横截面积有关，在材料和横截面积一定时，导体长度越长，电阻越大。当夹子在铅笔芯上滑动时，会改变铅笔芯连入电路中的长度，从而改变其电阻大小，进而改变电路电流，使灯泡亮度变化；而滑动变阻器正是利用改变接入电路中电阻丝长度来改变电阻的原理制成的。
【解析】
当夹子在铅笔芯上滑动时，铅笔芯的材料和横截面积不变，改变了连入电路中的长度，根据电阻与长度的关系，电阻大小发生改变，电路中的电流随之变化，导致灯泡亮度改变；滑动变阻器的工作原理就是通过改变接入电路中电阻丝的长度来改变电阻，因此实验器材中的滑动变阻器是根据这一原理制成的。
【答案】
长度；滑动变阻器
【知识点】
电阻的影响因素；滑动变阻器原理
【点评】
本题结合实验装置考查基础电学知识，侧重对基本概念的理解与应用，难度较低。
【难度系数】
0.3

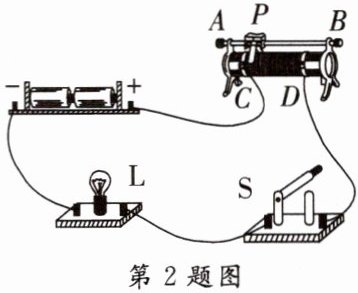

2.(2025—2026南昌外国语学校检测)如图所示,闭合开关后,滑片P向右移动时灯泡亮度
不变
;若把C改接到A,滑片P向右移动,灯泡的亮度将变亮
。(均选填“变亮”“变暗”或“不变”)答案
2.不变 变亮
解析
【分析】
要解决本题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”，接入的电阻丝是“下接线柱到滑片”的段。先判断原电路滑动变阻器的接线，分析滑片移动时电阻、电流的变化，进而确定灯泡亮度；改接后同理分析接入的电阻丝段，再判断滑片移动的影响。
【解析】
1. 原电路中，滑动变阻器接下方两个接线柱C、D，此时接入电路的是全部电阻丝，滑片移动时，接入电路的电阻丝长度不变，电阻不变，电路电流不变，因此灯泡亮度不变。
2. 将C改接到A后，滑动变阻器接上方接线柱A和下方接线柱D，接入电路的电阻丝是D到滑片P的段；当滑片P向右移动时，D到P的电阻丝长度变短，接入电阻变小，根据欧姆定律，电路中电流变大，灯泡的实际功率变大，因此灯泡变亮。
【答案】
不变；变亮
【知识点】
滑动变阻器的使用；电路动态分析；欧姆定律
【点评】
本题考查滑动变阻器的使用及电路动态分析，核心是判断滑动变阻器接入的电阻丝段，属于电学基础题，需掌握滑动变阻器工作原理和电路电流与电阻的关系。
【难度系数】
0.5
要解决本题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”，接入的电阻丝是“下接线柱到滑片”的段。先判断原电路滑动变阻器的接线，分析滑片移动时电阻、电流的变化，进而确定灯泡亮度；改接后同理分析接入的电阻丝段，再判断滑片移动的影响。
【解析】
1. 原电路中，滑动变阻器接下方两个接线柱C、D，此时接入电路的是全部电阻丝，滑片移动时，接入电路的电阻丝长度不变，电阻不变，电路电流不变，因此灯泡亮度不变。
2. 将C改接到A后，滑动变阻器接上方接线柱A和下方接线柱D，接入电路的电阻丝是D到滑片P的段；当滑片P向右移动时，D到P的电阻丝长度变短，接入电阻变小，根据欧姆定律，电路中电流变大，灯泡的实际功率变大，因此灯泡变亮。
【答案】
不变；变亮
【知识点】
滑动变阻器的使用；电路动态分析；欧姆定律
【点评】
本题考查滑动变阻器的使用及电路动态分析，核心是判断滑动变阻器接入的电阻丝段，属于电学基础题，需掌握滑动变阻器工作原理和电路电流与电阻的关系。
【难度系数】
0.5
3. 要使图甲中的小灯泡变亮，图乙中的小灯泡变暗，下列做法正确的是（
A.将滑片$ P_1 $向上滑动，滑片$ P_2 $向下滑动
B.将滑片$ P_1 $向下滑动，滑片$ P_2 $向上滑动
C.将滑片$ P_1 $、$ P_2 $都向上滑动
D.将滑片$ P_1 $、$ P_2 $都向下滑动
C
）A.将滑片$ P_1 $向上滑动，滑片$ P_2 $向下滑动
B.将滑片$ P_1 $向下滑动，滑片$ P_2 $向上滑动
C.将滑片$ P_1 $、$ P_2 $都向上滑动
D.将滑片$ P_1 $、$ P_2 $都向下滑动
答案
3.C 【解析】题图甲中,滑片$ P_1 $向上滑动时,滑动变阻器连入电路中的电阻变小,电路中的电流变大,灯泡变亮;题图乙中,滑片$ P_2 $向上滑动时,滑动变阻器连入电路中的电阻变大,电路中的电流变小,灯泡变暗,C正确。
解析
【分析】
要判断滑片移动对灯泡亮度的影响，需先明确滑动变阻器接入电路的电阻变化规律，再结合“灯泡亮度由实际功率决定，串联电路中电流越大，灯泡实际功率越大，灯越亮”的规律分析。对于甲图，滑动变阻器接入的是滑片下方的电阻丝，滑片向上滑时，接入电阻变小，电流变大，灯变亮；对于乙图，滑动变阻器接入的是滑片上方的电阻丝，滑片向上滑时，接入电阻变大，电流变小，灯变暗，因此需让两个滑片都向上滑动。
【解析】
1. 分析甲电路：甲图中滑动变阻器与小灯泡串联，电源电压恒定。当滑片$P_1$向上滑动时，滑动变阻器接入电路的电阻丝长度缩短，接入电阻减小，电路总电阻减小，根据欧姆定律$I=\frac{U}{R}$，电路电流增大，小灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻）增大，因此小灯泡变亮。
2. 分析乙电路：乙图中滑动变阻器与小灯泡串联，电源电压恒定。当滑片$P_2$向上滑动时，滑动变阻器接入电路的电阻丝长度变长，接入电阻增大，电路总电阻增大，根据欧姆定律，电路电流减小，小灯泡的实际功率减小，因此小灯泡变暗。
综上，要满足“甲灯变亮、乙灯变暗”，需将滑片$P_1$、$P_2$都向上滑动，对应选项C。
【答案】
C
【知识点】
滑动变阻器的使用、欧姆定律、电功率
【点评】
本题结合串联电路特点和滑动变阻器的工作原理，考查电路动态分析，核心是判断滑动变阻器接入的电阻丝部分，难度中等，属于基础电路分析题。
【难度系数】
0.5
要判断滑片移动对灯泡亮度的影响，需先明确滑动变阻器接入电路的电阻变化规律，再结合“灯泡亮度由实际功率决定，串联电路中电流越大，灯泡实际功率越大，灯越亮”的规律分析。对于甲图，滑动变阻器接入的是滑片下方的电阻丝，滑片向上滑时，接入电阻变小，电流变大，灯变亮；对于乙图，滑动变阻器接入的是滑片上方的电阻丝，滑片向上滑时，接入电阻变大，电流变小，灯变暗，因此需让两个滑片都向上滑动。
【解析】
1. 分析甲电路：甲图中滑动变阻器与小灯泡串联，电源电压恒定。当滑片$P_1$向上滑动时，滑动变阻器接入电路的电阻丝长度缩短，接入电阻减小，电路总电阻减小，根据欧姆定律$I=\frac{U}{R}$，电路电流增大，小灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻）增大，因此小灯泡变亮。
2. 分析乙电路：乙图中滑动变阻器与小灯泡串联，电源电压恒定。当滑片$P_2$向上滑动时，滑动变阻器接入电路的电阻丝长度变长，接入电阻增大，电路总电阻增大，根据欧姆定律，电路电流减小，小灯泡的实际功率减小，因此小灯泡变暗。
综上，要满足“甲灯变亮、乙灯变暗”，需将滑片$P_1$、$P_2$都向上滑动，对应选项C。
【答案】
C
【知识点】
滑动变阻器的使用、欧姆定律、电功率
【点评】
本题结合串联电路特点和滑动变阻器的工作原理，考查电路动态分析，核心是判断滑动变阻器接入的电阻丝部分，难度中等，属于基础电路分析题。
【难度系数】
0.5

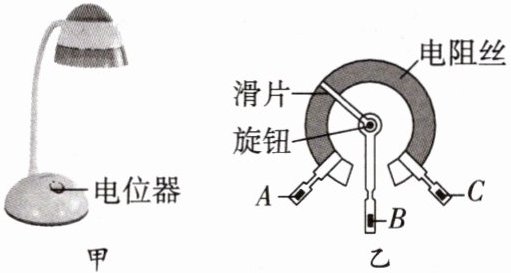

4.(2025—2026赣州信丰期中)图甲为可调亮度台灯,图乙为电位器的结构图,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度。当将接线柱
B、C
接入电路时,顺时针旋转滑片,灯泡变亮。该电位器是通过改变接入电路中电阻丝的长度
来改变灯泡亮度的。答案
4.B、C 长度
解析
【分析】
要使灯泡变亮，需电路中电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小。电位器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电流。当顺时针旋转滑片时，要让接入的电阻丝长度变短，需明确接入的接线柱对应的电阻丝段，结合结构判断即可。
【解析】
电位器属于滑动变阻器的一种，通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流，调节灯泡亮度。当顺时针旋转滑片时，灯泡变亮，说明电路电流变大，接入电路的电阻变小，即接入的电阻丝长度变短。观察电位器结构，若接入接线柱B、C，接入电路的电阻丝是B到C的部分；顺时针转动滑片时，滑片向C端移动，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮。
【答案】
B、C；长度
【知识点】
滑动变阻器原理、电阻的影响因素
【点评】
本题考查电位器的工作原理，需结合滑动变阻器的原理分析接入接线柱的选择，理解电阻与长度的关系，属于基础应用类题目。
【难度系数】
0.6
要使灯泡变亮，需电路中电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小。电位器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电流。当顺时针旋转滑片时，要让接入的电阻丝长度变短，需明确接入的接线柱对应的电阻丝段，结合结构判断即可。
【解析】
电位器属于滑动变阻器的一种，通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流，调节灯泡亮度。当顺时针旋转滑片时，灯泡变亮，说明电路电流变大，接入电路的电阻变小，即接入的电阻丝长度变短。观察电位器结构，若接入接线柱B、C，接入电路的电阻丝是B到C的部分；顺时针转动滑片时，滑片向C端移动，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮。
【答案】
B、C；长度
【知识点】
滑动变阻器原理、电阻的影响因素
【点评】
本题考查电位器的工作原理，需结合滑动变阻器的原理分析接入接线柱的选择，理解电阻与长度的关系，属于基础应用类题目。
【难度系数】
0.6

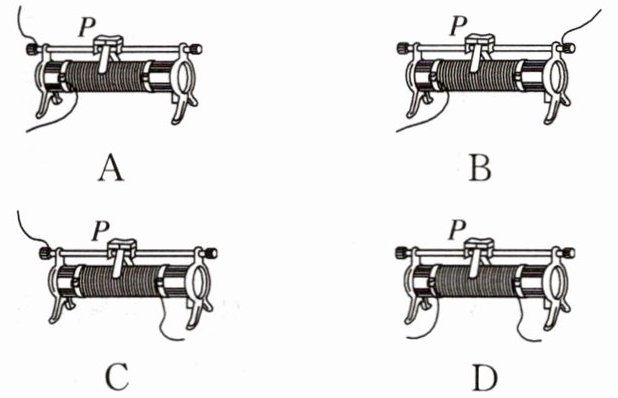

5. 教材素材 下列是滑动变阻器接入电路时的四种接线方法示意图。其中，当滑片P向左滑动时，滑动变阻器连入电路中的电阻变大的是 （
变式 某小组在学习使用滑动变阻器的实验中，连接了下图所示的电路。下列分析正确的是 （
A.若M接A接线柱，N接B接线柱，闭合开关，滑片P向左移，灯泡变亮
B.若M接C接线柱，N接B接线柱，闭合开关前，滑片P应移动到最左端
C.若M接C接线柱，N接B接线柱，闭合开关，滑片P向右移，灯泡变暗
D.若M接C接线柱，N接D接线柱，闭合开关，滑片P向右移，灯泡变亮
C
）变式 某小组在学习使用滑动变阻器的实验中，连接了下图所示的电路。下列分析正确的是 （
B
）A.若M接A接线柱，N接B接线柱，闭合开关，滑片P向左移，灯泡变亮
B.若M接C接线柱，N接B接线柱，闭合开关前，滑片P应移动到最左端
C.若M接C接线柱，N接B接线柱，闭合开关，滑片P向右移，灯泡变暗
D.若M接C接线柱，N接D接线柱，闭合开关，滑片P向右移，灯泡变亮
答案
5.C 变式 B
解析
【分析】
要解决本题，需掌握滑动变阻器的工作原理（通过改变接入电路的电阻丝长度改变电阻）和接线规则（“一上一下”接线，接入电路的电阻丝为下方接线柱到滑片的部分）。对每个选项，先判断滑动变阻器的接线方式，再分析滑片移动时接入电阻的变化，进而判断电路中电流、灯泡亮度的变化，以及闭合开关前滑片的位置要求（需移到最大阻值处）。
【解析】
滑动变阻器的正确接线为“一上一下”，接入电阻丝的长度由下方接线柱决定：
1. 选项A：M接A、N接B，即接滑动变阻器下方两个接线柱，此时滑动变阻器相当于定值电阻，阻值不变，电路电流不变，灯泡亮度不变，故A错误。
2. 选项B：M接C、N接B，接线为“一上一下”（上接线柱C、下接线柱B），接入的电阻丝是B到滑片的部分。闭合开关前，滑片应移到最大阻值处，即离下方接线柱B最远的位置（最左端），故B正确。
3. 选项C：M接C、N接B，接入电阻丝为B到滑片，滑片向右移动时，接入的电阻丝长度变短，电阻变小，电路电流变大，灯泡变亮，而非变暗，故C错误。
4. 选项D：M接C、N接D，接滑动变阻器上方两个接线柱，接入电阻为0，滑片移动不改变电阻，电路电流不变，灯泡亮度不变，故D错误。
【答案】
变式 B
【知识点】
滑动变阻器的使用、电路动态分析
【点评】
本题考查滑动变阻器的接线规则与电路动态分析，是电学基础题型，需熟练掌握滑动变阻器的工作原理和接线要求，明确接入电阻丝的判断方法，避免混淆滑片移动时的电阻变化。
【难度系数】
0.5
要解决本题，需掌握滑动变阻器的工作原理（通过改变接入电路的电阻丝长度改变电阻）和接线规则（“一上一下”接线，接入电路的电阻丝为下方接线柱到滑片的部分）。对每个选项，先判断滑动变阻器的接线方式，再分析滑片移动时接入电阻的变化，进而判断电路中电流、灯泡亮度的变化，以及闭合开关前滑片的位置要求（需移到最大阻值处）。
【解析】
滑动变阻器的正确接线为“一上一下”，接入电阻丝的长度由下方接线柱决定：
1. 选项A：M接A、N接B，即接滑动变阻器下方两个接线柱，此时滑动变阻器相当于定值电阻，阻值不变，电路电流不变，灯泡亮度不变，故A错误。
2. 选项B：M接C、N接B，接线为“一上一下”（上接线柱C、下接线柱B），接入的电阻丝是B到滑片的部分。闭合开关前，滑片应移到最大阻值处，即离下方接线柱B最远的位置（最左端），故B正确。
3. 选项C：M接C、N接B，接入电阻丝为B到滑片，滑片向右移动时，接入的电阻丝长度变短，电阻变小，电路电流变大，灯泡变亮，而非变暗，故C错误。
4. 选项D：M接C、N接D，接滑动变阻器上方两个接线柱，接入电阻为0，滑片移动不改变电阻，电路电流不变，灯泡亮度不变，故D错误。
【答案】
变式 B
【知识点】
滑动变阻器的使用、电路动态分析
【点评】
本题考查滑动变阻器的接线规则与电路动态分析，是电学基础题型，需熟练掌握滑动变阻器的工作原理和接线要求，明确接入电阻丝的判断方法，避免混淆滑片移动时的电阻变化。
【难度系数】
0.5
