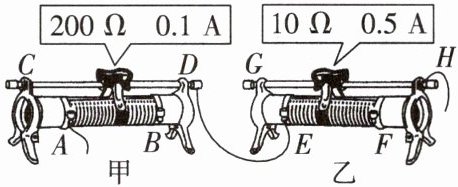

6.如下图所示,有甲、乙两个滑动变阻器,铭牌上分别标有“200 Ω 0.1 A”和“10 Ω 0.5 A”的字样。若把它们串联起来使用,则电路中允许通过的最大电流是 (
A.0.1 A
B.0.5 A
C.0.6 A
D.无法确定
A
)A.0.1 A
B.0.5 A
C.0.6 A
D.无法确定
答案
6.A 【解析】甲滑动变阻器允许通过的最大电流为0.1 A,乙滑动变阻器允许通过的最大电流为0.5 A,甲、乙滑动变阻器串联接入电路中,根据串联电路中电流处处相等可知,电路中允许通过的最大电流是0.1 A。
解析
【分析】
要确定串联电路允许的最大电流，需先明确串联电路的电流特点：串联电路中各处电流大小相等。滑动变阻器铭牌上标注的电流值是其允许通过的最大电流，电路中的电流不能超过任何一个滑动变阻器的允许最大电流，否则会损坏滑动变阻器。因此，两个滑动变阻器串联时，电路的最大电流应取两者允许最大电流中的较小值。
【解析】
甲滑动变阻器允许通过的最大电流为0.1 A，乙滑动变阻器允许通过的最大电流为0.5 A。当甲、乙串联接入电路时，根据串联电路电流处处相等的规律，电路中的电流不能超过甲滑动变阻器允许的最大电流（0.1 A），若电流超过0.1 A，甲滑动变阻器会因过载损坏，因此电路中允许通过的最大电流是0.1 A。
【答案】
A
【知识点】
滑动变阻器的额定电流、串联电路的电流规律
【点评】
本题考查串联电路的电流特点与滑动变阻器额定电流的应用，属于基础题型，核心是理解串联电路电流处处相等，电路最大电流受限于额定电流较小的元件。
【难度系数】
0.3
要确定串联电路允许的最大电流，需先明确串联电路的电流特点：串联电路中各处电流大小相等。滑动变阻器铭牌上标注的电流值是其允许通过的最大电流，电路中的电流不能超过任何一个滑动变阻器的允许最大电流，否则会损坏滑动变阻器。因此，两个滑动变阻器串联时，电路的最大电流应取两者允许最大电流中的较小值。
【解析】
甲滑动变阻器允许通过的最大电流为0.1 A，乙滑动变阻器允许通过的最大电流为0.5 A。当甲、乙串联接入电路时，根据串联电路电流处处相等的规律，电路中的电流不能超过甲滑动变阻器允许的最大电流（0.1 A），若电流超过0.1 A，甲滑动变阻器会因过载损坏，因此电路中允许通过的最大电流是0.1 A。
【答案】
A
【知识点】
滑动变阻器的额定电流、串联电路的电流规律
【点评】
本题考查串联电路的电流特点与滑动变阻器额定电流的应用，属于基础题型，核心是理解串联电路电流处处相等，电路最大电流受限于额定电流较小的元件。
【难度系数】
0.3

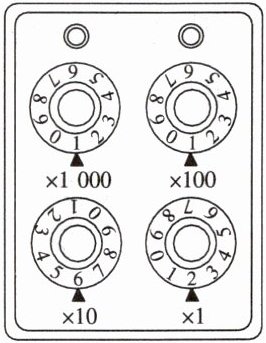

1.电阻箱是一种能够读出电阻值的变阻器。如右图所示，该电阻箱能够接入电路中的最大电阻值为
9 999
Ω，此时电阻箱的示数是1 162
Ω。答案
1.9 999 1 162
解析
【分析】
要解决电阻箱的最大电阻和示数问题，需明确电阻箱的读数规则：电阻箱的每个旋钮对应不同倍率（×1000、×100、×10、×1），最大电阻是每个旋钮转到最大数字（9）时，各旋钮数字乘对应倍率的总和；电阻箱的示数是每个旋钮当前指向的数字乘对应倍率后相加。
【解析】
1. 计算最大电阻：电阻箱四个旋钮的倍率分别为×1000、×100、×10、×1，每个旋钮最大数字为9，因此最大电阻为：
$9×1000 + 9×100 + 9×10 + 9×1 = 9999\ \Omega$
2. 计算当前示数：观察图中旋钮，×1000档指向1，×100档指向1，×10档指向6，×1档指向2，因此示数为：
$1×1000 + 1×100 + 6×10 + 2×1 = 1000 + 100 + 60 + 2 = 1162\ \Omega$
【答案】
9999；1162
【知识点】
电阻箱读数、变阻器
【点评】
本题考查电阻箱的读数方法，核心是掌握“数字×倍率”的求和规则，最大电阻为各旋钮最大数字乘倍率之和，属于基础题型，需准确识别旋钮数字与对应倍率。
【难度系数】
0.3
要解决电阻箱的最大电阻和示数问题，需明确电阻箱的读数规则：电阻箱的每个旋钮对应不同倍率（×1000、×100、×10、×1），最大电阻是每个旋钮转到最大数字（9）时，各旋钮数字乘对应倍率的总和；电阻箱的示数是每个旋钮当前指向的数字乘对应倍率后相加。
【解析】
1. 计算最大电阻：电阻箱四个旋钮的倍率分别为×1000、×100、×10、×1，每个旋钮最大数字为9，因此最大电阻为：
$9×1000 + 9×100 + 9×10 + 9×1 = 9999\ \Omega$
2. 计算当前示数：观察图中旋钮，×1000档指向1，×100档指向1，×10档指向6，×1档指向2，因此示数为：
$1×1000 + 1×100 + 6×10 + 2×1 = 1000 + 100 + 60 + 2 = 1162\ \Omega$
【答案】
9999；1162
【知识点】
电阻箱读数、变阻器
【点评】
本题考查电阻箱的读数方法，核心是掌握“数字×倍率”的求和规则，最大电阻为各旋钮最大数字乘倍率之和，属于基础题型，需准确识别旋钮数字与对应倍率。
【难度系数】
0.3
2. 物理学与日常生活（2025—2026萍乡期末）

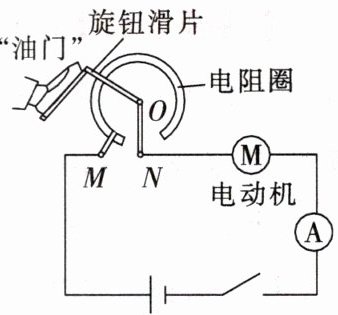

我国新能源汽车制造技术处于世界领先水平。平。右图所示的是电动汽车的“油门”模拟图。接通电源，脚往下踩“油门”时，旋钮滑片绕O点在电阻圈上逆时针转动，此时接入电路的电阻
我国新能源汽车制造技术处于世界领先水平。平。右图所示的是电动汽车的“油门”模拟图。接通电源，脚往下踩“油门”时，旋钮滑片绕O点在电阻圈上逆时针转动，此时接入电路的电阻
变小
，电流表的示数变大
。（均选填“变大”“变小”或“不变”）答案
2.变小 变大
解析
【分析】首先明确电路中电阻圈与旋钮滑片构成滑动变阻器，接入电路的是M、N两点间的电阻丝部分。当脚踩“油门”，旋钮滑片绕O点逆时针转动时，M到滑片的电阻丝长度缩短，导致接入电路的总电阻丝长度变短，接入电阻变小；根据欧姆定律，电源电压不变时，电路电阻变小则电流变大，电流表测电路电流，因此示数变大。
【解析】由题图可知，电阻圈和旋钮滑片组成滑动变阻器，接入电路的电阻为M、N间的电阻丝。当旋钮滑片逆时针转动时，接入电路的电阻丝长度减小，故接入电路的电阻变小；电源电压U不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻R变小，电路中的电流I变大，因此电流表的示数变大。
【答案】变小；变大
【知识点】滑动变阻器、欧姆定律
【点评】本题结合电动汽车“油门”的模拟电路，考查滑动变阻器的工作原理和欧姆定律的应用，将物理知识与生活实际结合，体现了物理的实用性，属于基础应用类题目。
【难度系数】0.5
【解析】由题图可知，电阻圈和旋钮滑片组成滑动变阻器，接入电路的电阻为M、N间的电阻丝。当旋钮滑片逆时针转动时，接入电路的电阻丝长度减小，故接入电路的电阻变小；电源电压U不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻R变小，电路中的电流I变大，因此电流表的示数变大。
【答案】变小；变大
【知识点】滑动变阻器、欧姆定律
【点评】本题结合电动汽车“油门”的模拟电路，考查滑动变阻器的工作原理和欧姆定律的应用，将物理知识与生活实际结合，体现了物理的实用性，属于基础应用类题目。
【难度系数】0.5

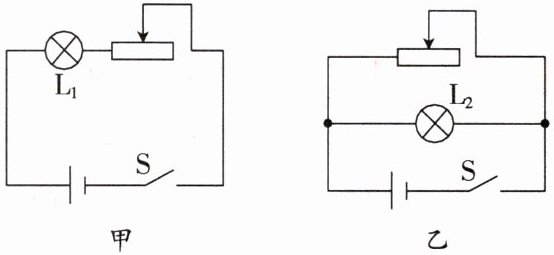

3.图甲、乙所示的两个电路的电源电压相等且保持不变，两个灯泡的规格相同。闭合开关后，在滑动变阻器的滑片都从中点向左滑动的过程中，灯$\mathrm{L}_1$亮度
变亮
，灯$\mathrm{L}_2$亮度不变
。（均选填“变亮”“变暗”或“不变”，滑片移动过程中电路都安全）答案
3.变亮 不变 【解析】题图甲所示电路中,滑动变阻器与灯$\mathrm{L}_1$串联,当滑片从中点向左滑动时,滑动变阻器连入电路中的电阻变小,电路中的电流变大,灯$\mathrm{L}_1$变亮。题图乙所示电路中,滑动变阻器与灯$\mathrm{L}_2$并联,因为并联电路中各支路可以独立工作,互不影响,所以滑片移动时,灯$\mathrm{L}_2$的亮度不变。
解析
【分析】
要判断灯泡亮度变化，需分析灯泡的实际功率变化，实际功率由灯泡两端电压或通过的电流决定。先分析图甲：$\mathrm{L}_1$与滑动变阻器串联，电源电压不变，滑片左滑时滑动变阻器接入电阻变小，总电阻变小，电路电流变大，结合灯泡电阻不变，可判断$\mathrm{L}_1$的功率变化；再分析图乙：$\mathrm{L}_2$与滑动变阻器并联，并联电路各支路电压等于电源电压，灯泡两端电压不变，电阻不变，功率不变，由此判断$\mathrm{L}_2$亮度。
【解析】
1. 图甲电路：滑动变阻器与$\mathrm{L}_1$串联，电源电压$U$不变。滑片从中点向左滑动时，滑动变阻器接入电路的电阻变小，电路总电阻$R_{\mathrm{总}}=R_{\mathrm{滑}}+R_{\mathrm{L}_1}$（$R_{\mathrm{L}_1}$为$\mathrm{L}_1$的电阻）变小。根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，电路电流$I$变大。灯泡实际功率$P_1=I^2R_{\mathrm{L}_1}$，$R_{\mathrm{L}_1}$不变，$I$变大，故$P_1$变大，$\mathrm{L}_1$变亮。
2. 图乙电路：滑动变阻器与$\mathrm{L}_2$并联，并联电路中各支路两端电压等于电源电压，即$\mathrm{L}_2$两端电压$U_{\mathrm{L}_2}=U$（电源电压），保持不变。$\mathrm{L}_2$的电阻$R_{\mathrm{L}_2}$不变，其实际功率$P_2=\frac{U^2}{R_{\mathrm{L}_2}}$，$U$和$R_{\mathrm{L}_2}$均不变，故$P_2$不变，$\mathrm{L}_2$亮度不变。
【答案】
变亮 不变
【知识点】
串联电路特点、并联电路特点、电功率计算
【点评】
本题结合串并联电路规律考查灯泡亮度判断，核心是明确串并联电路中电流、电压的关系，通过实际功率变化确定亮度，需掌握电功率的应用，难度适中。
【难度系数】
0.5
要判断灯泡亮度变化，需分析灯泡的实际功率变化，实际功率由灯泡两端电压或通过的电流决定。先分析图甲：$\mathrm{L}_1$与滑动变阻器串联，电源电压不变，滑片左滑时滑动变阻器接入电阻变小，总电阻变小，电路电流变大，结合灯泡电阻不变，可判断$\mathrm{L}_1$的功率变化；再分析图乙：$\mathrm{L}_2$与滑动变阻器并联，并联电路各支路电压等于电源电压，灯泡两端电压不变，电阻不变，功率不变，由此判断$\mathrm{L}_2$亮度。
【解析】
1. 图甲电路：滑动变阻器与$\mathrm{L}_1$串联，电源电压$U$不变。滑片从中点向左滑动时，滑动变阻器接入电路的电阻变小，电路总电阻$R_{\mathrm{总}}=R_{\mathrm{滑}}+R_{\mathrm{L}_1}$（$R_{\mathrm{L}_1}$为$\mathrm{L}_1$的电阻）变小。根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，电路电流$I$变大。灯泡实际功率$P_1=I^2R_{\mathrm{L}_1}$，$R_{\mathrm{L}_1}$不变，$I$变大，故$P_1$变大，$\mathrm{L}_1$变亮。
2. 图乙电路：滑动变阻器与$\mathrm{L}_2$并联，并联电路中各支路两端电压等于电源电压，即$\mathrm{L}_2$两端电压$U_{\mathrm{L}_2}=U$（电源电压），保持不变。$\mathrm{L}_2$的电阻$R_{\mathrm{L}_2}$不变，其实际功率$P_2=\frac{U^2}{R_{\mathrm{L}_2}}$，$U$和$R_{\mathrm{L}_2}$均不变，故$P_2$不变，$\mathrm{L}_2$亮度不变。
【答案】
变亮 不变
【知识点】
串联电路特点、并联电路特点、电功率计算
【点评】
本题结合串并联电路规律考查灯泡亮度判断，核心是明确串并联电路中电流、电压的关系，通过实际功率变化确定亮度，需掌握电功率的应用，难度适中。
【难度系数】
0.5
4.现有甲、乙两个滑动变阻器，已知甲滑动变阻器标有“50 Ω 1.5 A”字样，乙滑动变阻器标有“10 Ω 2.5 A”字样，两个滑动变阻器的瓷筒粗细、长度相同，制成电阻丝的材料相同。下列说法正确的是（
A.甲滑动变阻器的电阻丝较粗
B.乙滑动变阻器的电阻丝较粗
C.两个滑动变阻器的电阻丝粗细相同
D.无法比较两个滑动变阻器电阻丝的粗细
B
）A.甲滑动变阻器的电阻丝较粗
B.乙滑动变阻器的电阻丝较粗
C.两个滑动变阻器的电阻丝粗细相同
D.无法比较两个滑动变阻器电阻丝的粗细
答案
4.B
解析
【分析】
要判断滑动变阻器电阻丝的粗细，需结合电阻的决定因素分析：电阻的大小由材料、长度、横截面积决定，公式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关）。已知甲、乙电阻丝材料相同，故$\rho$相同；瓷筒长度相同，说明电阻丝可绕的总长度$L$相近；甲的最大阻值$R_甲=50\Omega$，乙的$R_乙=10\Omega$，根据电阻公式，$\rho$和$L$相近时，电阻越小，横截面积$S$越大，电阻丝越粗，据此判断选项。
【解析】
根据电阻的决定式$R=\rho\frac{L}{S}$：
1. 已知甲、乙电阻丝材料相同，因此电阻率$\rho$相等；
2. 两个滑动变阻器的瓷筒长度相同，说明电阻丝的总长度$L$相近；
3. 甲的最大阻值$R_甲=50\Omega$，乙的最大阻值$R_乙=10\Omega$，即$R_甲＞R_乙$；
4. 由$R=\rho\frac{L}{S}$，$\rho$、$L$相等时，$R$与$S$成反比，$R_乙$更小，故乙的电阻丝横截面积$S$更大，即乙的电阻丝更粗。
综上，答案为B。
【答案】
B
【知识点】
电阻的影响因素；滑动变阻器
【点评】
本题结合滑动变阻器考查电阻决定因素的应用，需掌握电阻公式的推导与分析，属于基础题型，难度适中。
【难度系数】
0.6
要判断滑动变阻器电阻丝的粗细，需结合电阻的决定因素分析：电阻的大小由材料、长度、横截面积决定，公式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关）。已知甲、乙电阻丝材料相同，故$\rho$相同；瓷筒长度相同，说明电阻丝可绕的总长度$L$相近；甲的最大阻值$R_甲=50\Omega$，乙的$R_乙=10\Omega$，根据电阻公式，$\rho$和$L$相近时，电阻越小，横截面积$S$越大，电阻丝越粗，据此判断选项。
【解析】
根据电阻的决定式$R=\rho\frac{L}{S}$：
1. 已知甲、乙电阻丝材料相同，因此电阻率$\rho$相等；
2. 两个滑动变阻器的瓷筒长度相同，说明电阻丝的总长度$L$相近；
3. 甲的最大阻值$R_甲=50\Omega$，乙的最大阻值$R_乙=10\Omega$，即$R_甲＞R_乙$；
4. 由$R=\rho\frac{L}{S}$，$\rho$、$L$相等时，$R$与$S$成反比，$R_乙$更小，故乙的电阻丝横截面积$S$更大，即乙的电阻丝更粗。
综上，答案为B。
【答案】
B
【知识点】
电阻的影响因素；滑动变阻器
【点评】
本题结合滑动变阻器考查电阻决定因素的应用，需掌握电阻公式的推导与分析，属于基础题型，难度适中。
【难度系数】
0.6

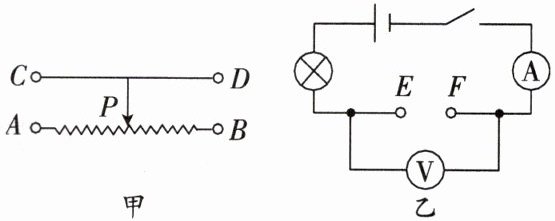

5.将图甲滑动变阻器以某种方式接入图乙电路中，下列描述不正确的是 （
A.将E接A、F接D，当滑动变阻器的滑片P向左移动时，其接入电路中的阻值变小
B.将E接A、F接B，灯的亮度较暗，调节滑动变阻器滑片过程中灯泡的亮度会改变
C.将E接C、F接D，滑动变阻器不能起到保护电路的作用
