7.(2025·沭阳县月考)滑动变阻器通过改变接入电路的电阻丝长度来调节电阻大小,从而控制电路中的电流.如图所示,将图甲滑动变阻器以某种方式接入图乙电路中,若将E接A、F接D,当滑动变阻器的滑片P向左移动时,其接入电路中的阻值(选填“变大”“变小”或“不变”);若将E接C、F接B,闭合开关前,应将滑片P置于(选填“A”或“B”)位置.

7.变小 A

【分析】要判断滑动变阻器接入电路的阻值变化，需先确定接入电路的电阻丝段，再根据滑片移动方向判断电阻丝长度变化；闭合开关前，滑动变阻器需调至最大阻值处，即接入电阻丝最长的位置。首先明确滑动变阻器“一上一下”接线的规则，结合接线情况分析接入的电阻丝段，再对应滑片移动的影响。
【解析】1. 当E接A、F接D时，滑动变阻器接入电路的电阻丝为AP段。滑片P向左移动时，AP段的电阻丝长度缩短，根据滑动变阻器“接入电阻丝越短，电阻越小”的原理，可知接入阻值变小。2. 当E接C、F接B时，接入电路的电阻丝为BP段。闭合开关前，为保护电路，滑动变阻器应调到最大阻值处，即接入电阻丝最长的位置，此时滑片P置于A端时，BP段长度最长，故滑片应置于A位置。
【答案】变小；A
【知识点】滑动变阻器的工作原理；滑动变阻器的使用
【点评】本题考查滑动变阻器的接线规则和使用方法，属于基础知识点的应用，难度较低，侧重考查学生对滑动变阻器基本操作的掌握。
【难度系数】0.7

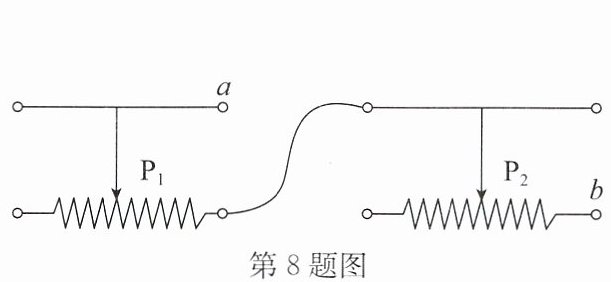

8.(2025·沭阳县模拟)如图所示,将两个滑动变阻器串联起来,将a端和b端接入电路中,要使两个滑动变阻器的总电阻最大,那么这两个变阻器的滑片的位置为（）

A.$P_1$在最左端,$P_2$在最右端
B.$P_1$在最右端,$P_2$在最左端
C.$P_1$在最右端,$P_2$在最右端
D.$P_1$在最左端,$P_2$在最左端

8.D

【分析】
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，接入的电阻丝越长，电阻越大。本题中两个滑动变阻器串联，a、b为接入电路的端点，要使总电阻最大，需让每个滑动变阻器接入的电阻丝长度都达到最长。先判断每个滑动变阻器接入的电阻丝部分：左边滑动变阻器，a端接其金属杆右端，左下端是接入电路的一端，因此接入的电阻丝是滑片P₁到左下端的部分；右边滑动变阻器，其左下端与左边滑动变阻器的右下端相连，b端接其金属杆右端，因此接入的电阻丝是滑片P₂到右下端的部分。要让总电阻最大，需让这两段电阻丝都最长，对应滑片位置即可。
【解析】
滑动变阻器接入电路的电阻大小由接入的电阻丝长度决定，长度越长，电阻越大。两个滑动变阻器串联，总电阻为两者接入电阻之和：
1. 左边滑动变阻器：接入的电阻丝是P₁到左下端的部分，当P₁在最左端时，该段电阻丝长度最长，电阻最大；
2. 右边滑动变阻器：接入的电阻丝是P₂到右下端的部分，当P₂在最左端时，该段电阻丝长度最长，电阻最大；
因此，总电阻最大时，P₁在最左端，P₂在最左端，对应选项D。
【答案】
D
【知识点】
滑动变阻器的工作原理、串联电路的电阻特点
【点评】
本题考查滑动变阻器的工作原理，核心是正确判断每个滑动变阻器接入电路的电阻丝部分，再根据“电阻丝越长电阻越大”分析滑片位置，属于基础题型，需熟练掌握滑动变阻器的接法和电阻变化规律。
【难度系数】
0.5

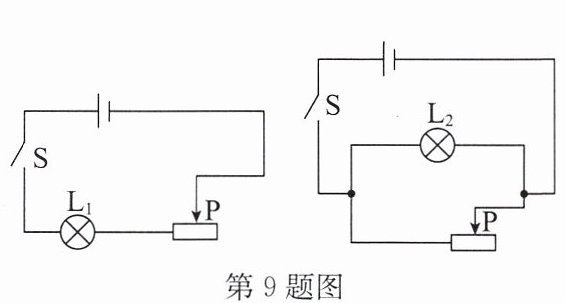

9.如图所示的两个电路中,电源电压相等且保持不变,闭合开关S,当滑动变阻器的滑片P都向右移动时,灯泡L₁和L₂的亮度变化情况是 ()

A.L₁变暗,L₂亮度不变
B.L₁和L₂都变亮
C.L₁变亮,L₂变暗
D.L₁和L₂都变暗

第9题图 第10题图

9.A

【分析】
要解决这道题，需先明确两个电路的连接方式，再根据灯泡亮度由实际功率决定的规律，分别分析滑片移动时两个灯泡的实际功率变化：左图中L₁与滑动变阻器串联，右图中L₂与滑动变阻器并联，结合串并联电路特点和电功率公式判断功率变化，进而确定亮度变化。
【解析】
1. 分析灯泡L₁的亮度变化：左图中，L₁与滑动变阻器串联。当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路总电阻变大；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变小；L₁的电阻不变，由实际功率公式$P=I^2R$可知，L₁的实际功率变小，因此L₁变暗。
2. 分析灯泡L₂的亮度变化：右图中，L₂与滑动变阻器并联。并联电路中各支路两端电压等于电源电压，因此L₂两端电压始终等于电源电压（保持不变）；L₂的电阻不变，由实际功率公式$P=\frac{U^2}{R}$可知，L₂的实际功率不变，因此L₂亮度不变。
综上，L₁变暗，L₂亮度不变，对应选项A。
【答案】
A
【知识点】
串联电路特点、并联电路特点、电功率计算
【点评】
本题考查串并联电路的特点及电功率的应用，核心是区分两个电路的连接方式，明确灯泡亮度由实际功率决定，分别分析两个灯泡的功率变化即可得出结论，属于中等难度的电路分析题。
【难度系数】
0.5

10.(2025·兴化校级月考)在“调节滑动变阻器改变灯泡亮度”的实验中,同学们连接了如图所示的电路.
(1)请在虚线框内画出相应的电路图.
(2)闭合开关S前,应将滑动变阻器的滑片P移到端.实验过程中,要使灯泡的亮度变亮,应将滑动变阻器的滑片P向(前两空均选填“A”或“B”)端移动,此过程中电流表的示数将(选填“变大”“变小”或“不变”).
(3)小明连接好电路,闭合开关S后,发现无论怎样移动滑片P,灯泡的亮度都不发生变化,而且一直很暗,这可能是因为滑动变阻器同时连接了(填字母符号)两个接线柱.改正后,小明缓慢移动滑片P时,看到灯忽然亮又忽然不亮,原因可能是.
(4)小红连接电路时,当接完最后一根导线后,灯泡立刻发出耀眼的光并很快熄灭,她在实验操作中的两个不当之处(滑动变阻器是一上一下两个接线柱接入电路):①;②.

10.(1)
(2)B A 变大
(3)A、B 滑动变阻器的滑片与电阻丝接触不良
(4)①连接电路时开关没有断开 ②没有将滑动变阻器的滑片调到阻值最大位置

【分析】
首先明确实物电路为电源、开关、滑动变阻器、灯泡、电流表串联，电流表测电路电流。解题思路：
（1）画电路图需用元件符号对应实物，按电流路径（电源正极→电流表→灯泡→滑动变阻器→开关→电源负极）绘制串联电路图；
（2）闭合开关前滑动变阻器需调至最大阻值保护电路，结合滑动变阻器接线判断最大阻值位置；灯泡变亮需电流变大，对应滑动变阻器阻值变化，进而确定滑片移动方向和电流变化；
（3）滑动变阻器接错接线柱会导致亮度不变，接触不良会导致灯忽亮忽灭；
（4）连接电路时开关状态、滑动变阻器初始阻值是操作不当的常见原因。
【解析】
（1）根据实物的串联连接顺序，用标准元件符号画出电路图，各元件按电流流向依次串联；
（2）闭合开关前，滑动变阻器应调至最大阻值，本题滑动变阻器接下接线柱A，滑片在B端时接入电阻丝最长，电阻最大，故填B；要灯泡变亮，电路电流需变大，滑动变阻器阻值应变小，因此滑片向A端移动，此时电阻变小，电流变大，依次填A、变大；
（3）移动滑片亮度不变且很暗，是滑动变阻器同时接了A、B两个下接线柱，相当于定值电阻，阻值大导致电流小；灯忽亮忽灭是滑片与电阻丝接触不良，电路时通时断；
（4）接完导线灯立刻亮，说明连接电路时开关未断开；灯耀眼很快熄灭，说明初始电流过大，是因为滑动变阻器滑片未调至最大阻值处，导致初始电阻太小，电流过大。
【答案】
(1) 对应串联电路图（即题目给出的答图）；
(2) B；A；变大；
(3) A、B；滑动变阻器的滑片与电阻丝接触不良；
(4) ①连接电路时开关没有断开；②没有将滑动变阻器的滑片调到阻值最大位置。
【知识点】
滑动变阻器的使用；串联电路；电路故障分析
【点评】
本题考查电学基础实验的操作、电路图绘制及故障分析，是滑动变阻器实验的核心内容，需掌握滑动变阻器的正确使用规则和常见故障判断方法。
【难度系数】
0.6

11.(2025·历下区校级月考)如图所示是一种自动测定油箱内油面高度的装置.
(1)图中$R_2$是电学中的.
(2)油量表是用表改装而成的.
(3)当油箱内油量减少时,浮标向运动,$R_2$接入电路的电阻值将(选填“增大”“减小”或“不变”,下同),对电流的阻碍作用将,此时电路中的电流将.

11.(1)滑动变阻器
(2)电流
(3)下 增大 增大 减小

【分析】
要解决这道题，需结合装置结构和电路知识逐步分析：
1. 观察R₂的结构，其电阻可随滑片移动改变，判断其电学类型；
2. 油量表串联在电路中，结合电流表、电压表的连接特点判断油量表的类型；
3. 油量变化时，浮标随油面升降，通过杠杆带动R₂滑片移动，分析R₂接入电阻的变化，再根据欧姆定律判断电路电流的变化。
【解析】
(1) 图中R₂的电阻可通过滑片的移动连续改变，符合滑动变阻器的特征，因此R₂是滑动变阻器；
(2) 油量表串联在电路中，电流表需串联在电路中，电压表需并联在电路中，因此油量表是用电流表改装而成的；
(3) 当油箱内油量减少时，油面下降，浮标向下运动，通过杠杆带动R₂的滑片移动，使R₂接入电路的电阻值增大；电阻对电流的阻碍作用随电阻增大而增大，因此阻碍作用增大；电路总电阻R总=R₁+R₂，总电阻增大，电源电压U不变，根据欧姆定律I=U/R总，电路中的电流将减小。
【答案】
(1)滑动变阻器；(2)电流；(3)下；增大；增大；减小
【知识点】
滑动变阻器、电流表、欧姆定律
【点评】
本题结合实际应用考查滑动变阻器、电表判断和欧姆定律，将力学（杠杆、浮标）与电学知识结合，是常见的电路实际应用题，注重知识的综合运用。
【难度系数】
0.6
