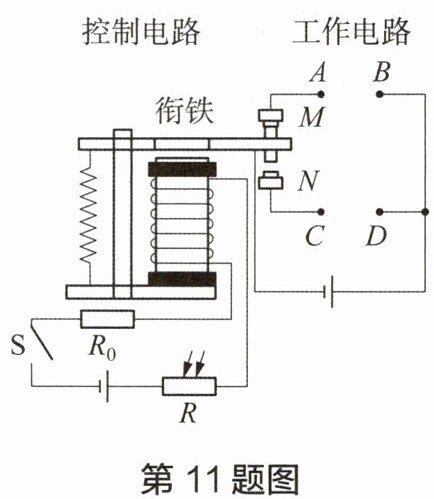

11 小明设计了一款“智能照明灯”，其原理图（缺照明灯）如图所示，$R_0$为定值电阻，$R$为光敏电阻（阻值随着光照强度的增大而减小）。当环境较暗时，照明灯自动发光；环境较亮时，照明灯自动熄灭。
（1）当环境变亮时，$R$的阻值，此时控制电路中电流。（均选填“变小”“不变”或“变大”）
（2）此时衔铁因（选填“弹簧”或“电磁铁”）作用，接触（选填“M”或“N”）端。
（3）故照明灯接入（选填“A、B”或“C、D”）端。

11.(1)变小 变大 (2)电磁铁 N (3)A、B

【分析】
要解决本题，需结合光敏电阻的特性、电磁继电器的工作原理和欧姆定律分析：首先明确光敏电阻R的阻值随光照强度增大而减小；控制电路电流变化会影响电磁铁磁性，进而改变衔铁的接触位置；工作电路的通断由衔铁接触的触点决定，需结合题目“暗时灯亮、亮时灯灭”的要求判断照明灯接入的端点。
【解析】
（1）环境变亮时，光照强度增大，根据题意，光敏电阻R的阻值随光照强度增大而减小，故R的阻值变小；控制电路总电阻为定值电阻R₀与光敏电阻R之和，总电阻变小，电源电压不变，由欧姆定律$I=\frac{U}{R_{总}}$可知，控制电路中的电流变大。
（2）控制电路电流变大时，电磁铁的磁性增强，对衔铁的吸引力增大，因此衔铁因电磁铁的作用被吸下，接触N端。
（3）题目要求环境较亮时照明灯自动熄灭，环境较暗时自动发光：当环境亮时，衔铁接触N端，此时若照明灯接入A、B端，则A、B所在电路断开，灯熄灭；当环境暗时，R阻值变大，控制电路电流变小，电磁铁磁性减弱，衔铁在弹簧作用下接触M端，A、B所在电路接通，灯发光，符合要求，故照明灯接入A、B端。
【答案】
(1)变小；变大 (2)电磁铁；N (3)A、B
【知识点】
电磁继电器、欧姆定律、光敏电阻特性
【点评】
本题结合光敏电阻特性考查电磁继电器的应用，需理清控制电路与工作电路的关联，根据光照变化分析电阻、电流及电磁铁磁性的变化，是电磁学的基础应用题。
【难度系数】
0.6

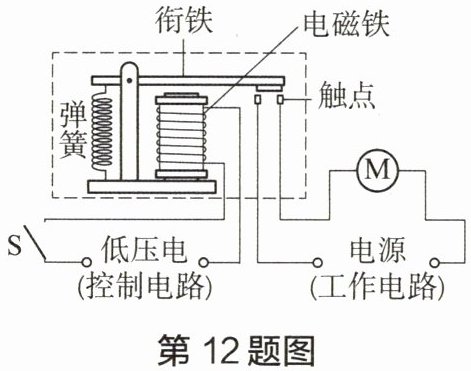

12 小明同学研究了电磁继电器的原理图(如图所示)后，发现电磁继电器在工作电路中的作用就是一个开关。他认为：与其用控制电路中的开关S来控制，还不如直接在工作电路中安装开关，既节约了成本，又可以使电路更为简洁，减少故障可能，电磁继电器完全是多余的。
你是否认同小明同学的观点？请说明理由。

12.不认同，电磁继电器的核心作用是利用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，这样更为安全。

【分析】小明认为电磁继电器多余，直接在工作电路装开关更简洁，需明确电磁继电器的核心功能：它连接低压弱电流的控制电路与高压强电流的工作电路，作用是用低压电路控制高压电路，避免操作人员接触高压带来的危险，因此小明的观点错误。
【解析】电磁继电器的控制电路为低电压、弱电流电路，工作电路为高电压、强电流电路。若直接在工作电路安装开关，操作人员操作开关时会接触高压工作电路，易发生触电事故；使用电磁继电器时，操作人员可在低压安全区域操作控制开关S，间接控制高压工作电路，能有效降低触电风险，保障用电安全，所以电磁继电器并非多余，小明的观点不成立。
【答案】不认同，电磁继电器的核心作用是利用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，这样更为安全。
【知识点】电磁继电器、安全用电
【点评】本题考查电磁继电器的实际应用意义，重点在于理解其在安全用电方面的价值，属于基础应用类题目，需区分控制电路与工作电路的电压电流差异。
【难度系数】0.3
