1.在“探究凸透镜成像的规律”实验中：

【实验思路】
将点燃的蜡烛在光具座上，从离透镜较远的位置(2倍焦距外)逐渐靠近凸透镜。
①观察成像的特点:包括像的虚实、、。
②成实像时，;成虚像时，。
A.需要透过凸透镜观察烛焰的像
B.可以用光屏接收到像
【实验过程】

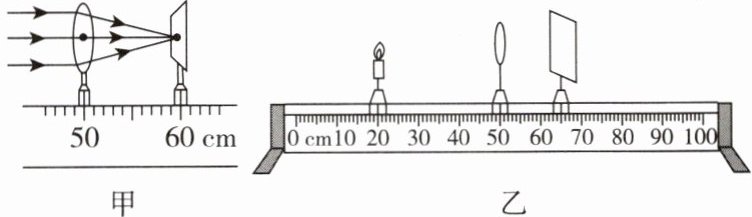

(1)如图甲所示，将一束平行光正对凸透镜照射，移动光屏找到一个最小、最亮的光斑，可知该凸透镜的焦距$f=$cm。
(2)将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调节凸透镜和光屏的高度，使烛焰、凸透镜、光屏的中心大致在;目的是。
(3)如图乙所示，把凸透镜固定在光具座上50 cm刻度线处，将蜡烛移至光具座上20 cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像(未画出)，可以观察到该像是立、的实像。
(4)在图乙位置的基础上，保持凸透镜的位置不动，继续实验:
①当蜡烛位于30 cm刻度线处时，调节光屏至cm刻度线处，可在光屏上得到一个倒立、的实像。
②当蜡烛位于35 cm刻度线处时，调节光屏至适当位置，可在光屏上得到一个倒立、的实像。
③当蜡烛位于45 cm刻度线处时，从凸透镜右侧透过透镜向左看，可以看到烛焰正立、的虚像。此时，光屏上(填“能”或“不能”)承接到像。

1.【实验思路】①大小;正倒 ②B;A
(1)10.0
(2)同一高度;使像成在光屏的中央
(3)倒;缩小
(4)①70;等大 ②放大 ③放大;不能

【分析】
本题围绕“探究凸透镜成像的规律”实验展开，解题思路如下：①明确成像特点包含像的虚实、大小、正倒，区分实像（可被光屏承接）和虚像（需透过透镜观察）的差异；②利用平行光聚焦法测量凸透镜焦距，计算时需准确读取刻度尺数值；③实验前调节烛焰、凸透镜、光屏中心在同一高度，目的是使像成在光屏中央；④根据物距与焦距的关系，结合凸透镜成像规律，判断像的性质及对应的像距，同时明确虚像无法被光屏承接的特点。
【解析】
【实验思路】
① 观察成像特点需涵盖像的虚实、大小、正倒，故填大小、正倒；
② 实像的特点是可以用光屏接收到，虚像需透过凸透镜观察，故依次选B、A。
(1) 平行光经凸透镜后会聚成最小最亮的光斑，该光斑到凸透镜的距离为焦距。甲图中凸透镜在50.0cm刻度处，光屏在60.0cm刻度处，因此焦距$f=60.0\mathrm{cm}-50.0\mathrm{cm}=10.0\mathrm{cm}$。
(2) 实验前需调节烛焰、凸透镜、光屏的中心大致在同一高度，目的是使像成在光屏的中央，便于观察。
(3) 乙图中凸透镜固定在50cm刻度处，蜡烛在20cm刻度处，物距$u=50\mathrm{cm}-20\mathrm{cm}=30\mathrm{cm}$，$u＞2f$，根据凸透镜成像规律，此时成倒立、缩小的实像。
(4) ① 蜡烛移至30cm刻度处，物距$u=50\mathrm{cm}-30\mathrm{cm}=20\mathrm{cm}=2f$，根据成像规律，像距$v=2f=20\mathrm{cm}$，故光屏应在$50\mathrm{cm}+20\mathrm{cm}=70\mathrm{cm}$刻度处，成倒立、等大的实像；
② 蜡烛移至35cm刻度处，物距$u=50\mathrm{cm}-35\mathrm{cm}=15\mathrm{cm}$，$f＜u＜2f$，成倒立、放大的实像；
③ 蜡烛移至45cm刻度处，物距$u=50\mathrm{cm}-45\mathrm{cm}=5\mathrm{cm}＜f$，成正立、放大的虚像，虚像不能被光屏承接，故光屏上不能承接到像。
【答案】
【实验思路】①大小；正倒 ②B；A
(1)10.0
(2)同一高度；使像成在光屏的中央
(3)倒；缩小
(4)①70；等大 ②放大 ③放大；不能
【知识点】凸透镜成像规律，实验探究凸透镜成像，焦距的测量
【点评】本题为凸透镜成像规律的基础实验题，考查实验操作要点、焦距测量及成像规律的应用，需准确掌握相关知识点即可解答，属于常规实验题型。
【难度系数】0.7

2. [2026淮北模拟]小明做“探究凸透镜成像的规律”实验，器材有发光二极管组成的F形光源、焦距为10 cm的凸透镜、光具座、光屏等。

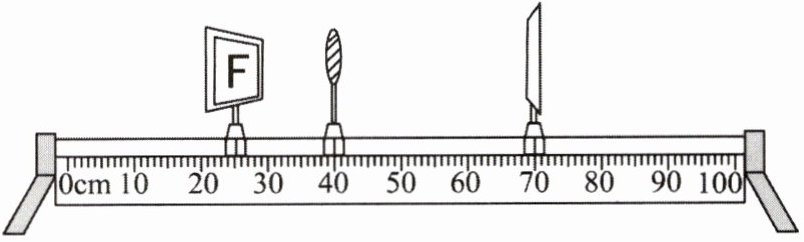

(1)当各器材位置如图所示时，在光屏上恰好呈现清晰的像(未画出)，该像是倒立、（填“放大”“缩小”或“等大”）的实像。
(2)保持凸透镜位置不变，将F形光源移至光具座35.0 cm刻度线处，发现无论怎样移动光屏，都不能在光屏上看到像，撤去光屏，从原光屏一侧某位置向凸透镜方向观察，能看到清晰的像，接下来把F形光源移至光具座37.0 cm刻度线处，再次通过凸透镜观察，看到的清晰的像会（填“变大”“变小”或“不变”）。

(1)放大 (2)变小

【分析】
要解决本题，需运用凸透镜成像规律：首先计算光源到凸透镜的物距，结合焦距判断成像性质；对于虚像，需明确物距变化时像的大小变化规律。步骤为：(1)确定器材刻度，算出物距，对比焦距判断成像类型；(2)分析光源移动后的物距，结合虚像特点判断像的变化。
【解析】
(1) 由图可知，F形光源在光具座25.0 cm刻度线处，凸透镜在40.0 cm刻度线处，物距 $ u = 40.0\ \mathrm{cm} - 25.0\ \mathrm{cm} = 15.0\ \mathrm{cm} $。已知凸透镜焦距 $ f = 10\ \mathrm{cm} $，满足 $ f ＜ u ＜ 2f $，根据凸透镜成像规律，此时成倒立、放大的实像，故第一空填“放大”。
(2) 当光源移至35.0 cm刻度线处时，物距 $ u_1 = 40.0\ \mathrm{cm} - 35.0\ \mathrm{cm} = 5\ \mathrm{cm} ＜ f $，成正立、放大的虚像；当光源移至37.0 cm刻度线处时，物距 $ u_2 = 40.0\ \mathrm{cm} - 37.0\ \mathrm{cm} = 3\ \mathrm{cm} $，物距更小。凸透镜成虚像时，物距越小，所成的虚像越小，因此看到的清晰像会变小，故第二空填“变小”。
【答案】
(1)放大 (2)变小
【知识点】
凸透镜成像规律、实像与虚像的特点
【点评】
本题考查凸透镜成像规律的基础应用，需准确计算物距，区分实像和虚像的成像特点，尤其是虚像大小随物距的变化规律，属于难度适中的基础题。
【难度系数】
0.6

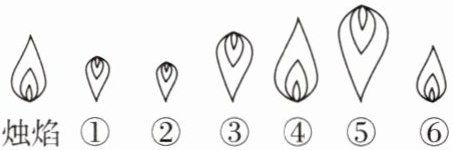

3.在“探究凸透镜成像的规律”实验中，保持凸透镜的位置不变，将蜡烛由距离凸透镜2倍焦距以外的位置逐渐靠近凸透镜，在如图所示的6个像中，一定观察不到的1个像是。能观察到的5个像，它们出现的顺序是。（均填序号）

⑥;②①③⑤④

【分析】
要解决本题，需结合凸透镜成像规律分析：凸透镜成像时，实像均为倒立，虚像均为正立；当蜡烛在2倍焦距以外（u＞2f），成倒立、缩小的实像；逐渐靠近凸透镜，在f＜u＜2f时，成倒立、放大的实像，且物距减小，像逐渐变大；当u＜f时，成正立、放大的虚像。据此判断各像的特点：正立的像（⑥）不符合凸透镜成像的特点（虚像需放大，实像均倒立），故一定观察不到；能观察到的实像均为倒立，且随物距减小像逐渐变大，对应序号顺序为②①③⑤④。
【解析】
根据凸透镜成像规律：
1. 当u＞2f时，成倒立、缩小的实像；
2. 当f＜u＜2f时，成倒立、放大的实像，物距减小，像变大；
3. 当u＜f时，成正立、放大的虚像。
对各像分析：
⑥为正立的像，且大小与原烛焰相近，不符合“虚像为正立放大”的规律，也不属于倒立实像，因此一定观察不到；
能观察到的实像均为倒立，且随蜡烛靠近凸透镜，像逐渐变大，对应序号依次为②（最小倒立实像）、①、③、⑤、④（最大倒立实像）。
【答案】
⑥；②①③⑤④
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是明确实像倒立、虚像正立，以及像的大小随物距的变化规律，需结合图像特点逐一分析判断。
【难度系数】
0.5
