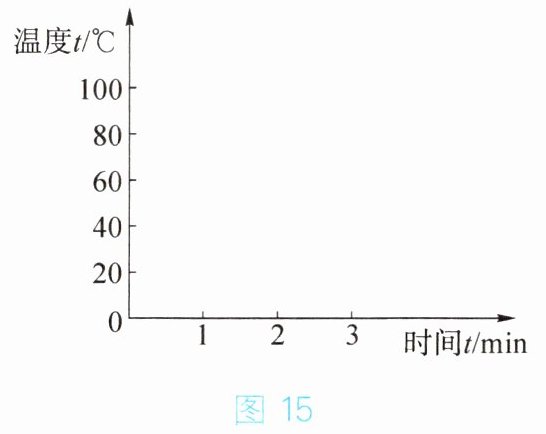

20. 小明用一支温度计测出此时室内温度为$20℃$,而后立即将温度计放在电风扇前面吹。请在图15中画出能反映温度计的示数随时间变化的大致图像。

【解析】
室内温度为$20℃$，将温度计放在电风扇前吹时，温度计玻璃泡上无液体，电风扇仅加快空气流动，不会降低空气温度，因此温度计示数始终保持$20℃$不变，图像为从$(0,20)$开始，平行于时间轴的直线。
【答案】
绘制一条平行于时间轴，纵坐标为$20℃$的直线（起点为$(0,20)$），图像如下：

【知识点】
蒸发吸热，温度计测温原理
【点评】
本题考查蒸发吸热的应用及温度计的工作特点，需明确电风扇仅加快空气流动，无法降低空气本身温度，无液体蒸发时温度计示数与空气温度一致。
【难度系数】
0.6

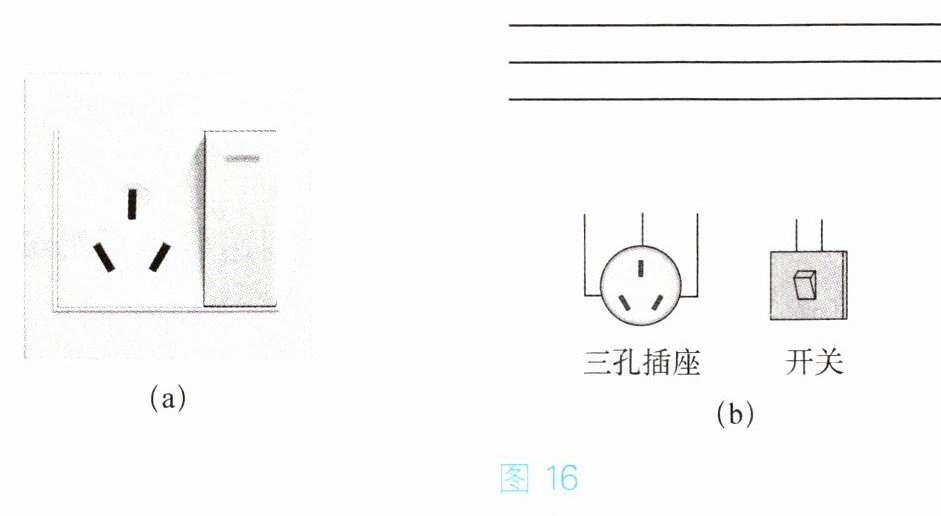

21. 图16(a)为一个带开关的插座,开关闭合时,插孔可以提供工作电压。请在图16(b)中将对应的电路连接完整,要求符合安全用电原则。

【解析】
根据安全用电原则，开关需接在火线上，以控制插座通断；三孔插座遵循“左零右火上接地”的接线规则。具体连接：火线先接入开关，开关另一端接三孔插座的右接线柱，零线接三孔插座的左接线柱，上方接线柱接地线。
【答案】
如图所示：

【知识点】
家庭电路连接，安全用电原则
【点评】
本题考查家庭电路的规范连接，需熟练掌握开关、三孔插座的接线规则，强化安全用电的实际应用意识。
【难度系数】
0.6

22. 某科普视频中展示过一个有趣的实验。实验前,先在塑料袋中装入少量酒精,将塑料袋内的气体排放干净并扎紧袋口。实验步骤及现象如下,请你根据所学的热学知识解释实验现象。
(1)在玻璃碗里倒入适量开水,观察到玻璃碗壁变模糊了。这是为什么？
(2)把装有酒精的塑料袋放入盛有开水的玻璃碗中,观察到塑料袋鼓起来了。这又是为什么？

（1）在玻璃碗里倒入适量开水，开水蒸发后的水蒸气遇到温度较低的碗壁液化成水，所以玻璃碗壁变模糊了 （2）装有酒精的塑料袋放入盛有开水的玻璃碗中，酒精吸热，温度升高，蒸发加快，酒精汽化为大量的酒精蒸气，将塑料袋鼓起来

【解析】
(1) 开水蒸发产生水蒸气，水蒸气遇到温度较低的玻璃碗壁，由气态液化成液态的小水珠附着在碗壁上，所以玻璃碗壁变模糊。
(2) 装有酒精的塑料袋放入盛有开水的玻璃碗中，酒精吸收开水的热量，温度升高，蒸发加快，大量酒精由液态汽化为气态的酒精蒸气，使塑料袋内气体增多、压强增大，从而将塑料袋鼓起来。
【答案】
(1) 开水蒸发后的水蒸气遇到温度较低的碗壁液化成水，所以玻璃碗壁变模糊了。
(2) 酒精吸热，温度升高，蒸发加快，汽化为大量酒精蒸气，将塑料袋鼓起来。
【知识点】
液化现象、汽化现象
【点评】
本题结合趣味实验考查热学物态变化知识，将物理原理与生活实验现象结合，注重知识的实际应用，有助于加深对物态变化的理解。
【难度系数】
0.7
