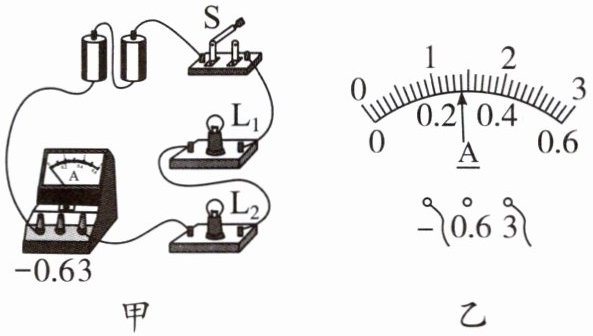

7.如图所示，开关S闭合后，两灯都发光，电流表A的示数如图，则通过灯泡L₁的电流是 A，这是因为在串联电路中，各处电流。

7.1.4 相等

【分析】
首先观察图甲的电路连接，开关闭合后，灯泡L₁与L₂串联，电流表串联在电路中，测量串联电路的电流。接着确定电流表的量程：电流表接线柱接的是“-”和“3”，因此量程为0~3A，该量程下分度值是0.1A。再读取电流表的示数，结合图乙指针位置，得出电流大小。最后根据串联电路的电流特点，判断通过L₁的电流。
【解析】
1. 判断电路：由图甲可知，L₁和L₂串联，电流表测串联电路的电流。
2. 电流表读数：电流表选用0~3A量程，分度值为0.1A，图乙中指针指向1.4A刻度处，故电流表示数为1.4A。
3. 串联电流规律：串联电路中各处电流相等，因此通过灯泡L₁的电流等于电流表的示数，即1.4A。
【答案】
1.4；相等
【知识点】
串联电路电流特点；电流表读数
【点评】
本题结合实物电路考查串联电路电流规律和电流表读数，属于基础题型，需掌握电流表量程判断及串联电路电流特点。
【难度系数】
0.7

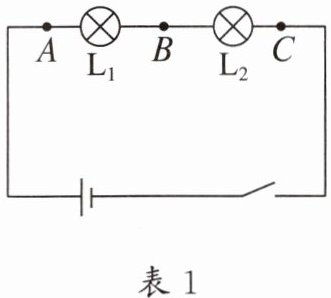

8. 小阳用如图所示的电路探究串联电路的电流规律，他利用两个完全相同的电流表、多个不同规格的小灯泡等器材，分别探究了流出小灯泡$\mathrm{L}_1$的电流$I_B$与流入小灯泡$\mathrm{L}_1$的电流$I_A$的关系、流出小灯泡$\mathrm{L}_2$的电流$I_C$与流入小灯泡$\mathrm{L}_2$的电流$I_B$的关系，实验数据如表1、表2所示。

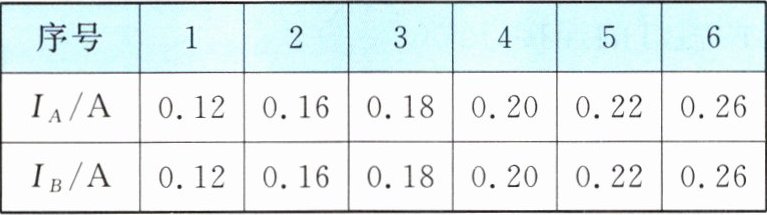

表1
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| --- | --- | --- | --- | --- | --- | --- |
| $I_A/\mathrm{A}$ | 0.12 | 0.16 | | 0.20 | 0.22 | 0.26 |
| $I_B/\mathrm{A}$ | 0.12 | 0.16 | 0.18 | 0.20 | 0.22 | 0.26 |

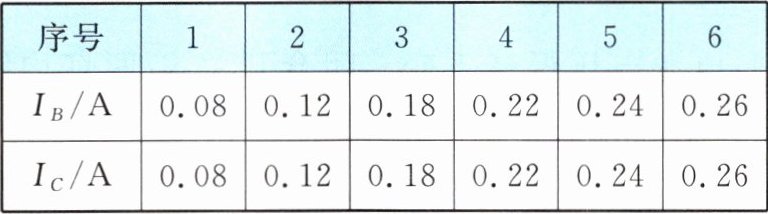

表2
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| --- | --- | --- | --- | --- | --- | --- |
| $I_B/\mathrm{A}$ | 0.08 | 0.12 | | 0.22 | 0.24 | 0.26 |
| $I_C/\mathrm{A}$ | 0.08 | 0.12 | 0.18 | 0.22 | 0.24 | 0.26 |
(1)分析表1中的数据可归纳出实验结论：。分析表2中的数据可归纳出实验结论：。
(2)基于以上分析可进一步得出结论：。

8.(1)A、B处的电流相等 B、C处的电流相等
(2)串联电路中各处的电流都相等

【分析】
要解决这道题，需先明确实验目的是探究串联电路的电流规律。观察表1中流入小灯泡$\mathrm{L}_1$的电流$I_A$和流出$\mathrm{L}_1$的电流$I_B$的数值，发现每组数据都相等；再看表2中流入小灯泡$\mathrm{L}_2$的电流$I_B$和流出$\mathrm{L}_2$的电流$I_C$的数值，同样每组数据相等。结合串联电路的结构，A、B、C是串联电路的不同位置，由此归纳结论。
【解析】
(1) 分析表1数据：各组$I_A$与$I_B$的数值完全相同，可得出A、B处的电流相等；分析表2数据：各组$I_B$与$I_C$的数值完全相同，可得出B、C处的电流相等。
(2) A、B、C是串联电路中的不同位置，结合(1)的结论，可进一步得出串联电路中各处的电流都相等。
【答案】
(1)A、B处的电流相等；B、C处的电流相等
(2)串联电路中各处的电流都相等
【知识点】
串联电路电流规律，探究串联电路电流特点
【点评】
本题为基础实验探究题，通过分析实验数据归纳串联电路的电流规律，重点考查学生对实验数据的分析与归纳能力，是电学基础知识点的应用。
【难度系数】
0.2
