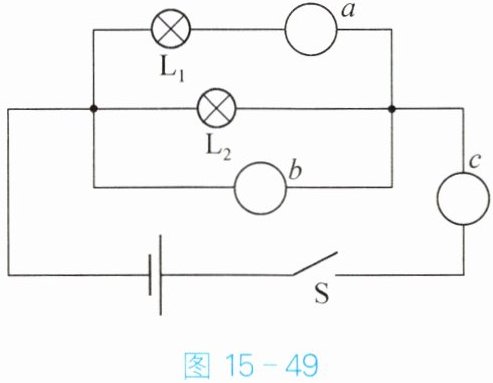

例 在图15-49所示的“○”内填上适当的电表符号，使之成为一个正确的电路，且闭合开关S后，两灯均能发光。

图15-49
解题分析 电表a与灯L₁串联在支路，应接电流表；电表b与灯L₁、灯L₂间并联，应接电压表；电表c串联在干路，应接电流表。
答案 a填A b填V c填A
关键提示 电流表必须串联在电路中，且相当于导线；电压表必须并联在电路中，且相当于开路。

解题分析 电表a与灯L₁串联在支路，应接电流表；电表b与灯L₁、灯L₂间并联，应接电压表；电表c串联在干路，应接电流表。
答案 a填A b填V c填A
关键提示 电流表必须串联在电路中，且相当于导线；电压表必须并联在电路中，且相当于开路。

【分析】要确定各电表的类型，需依据电流表串联在电路中、电压表并联在电路中的使用规则判断。电表a与灯L₁串联在支路，若a为电压表，该支路开路，灯L₁无法发光，故a需为电流表；电表b若为电流表，会造成电源短路且短路灯L₂，因此b需并联在电路中，为电压表；电表c在干路，若为电压表则整个电路开路，故c需串联在干路，为电流表，这样两灯并联，闭合开关后均能发光。
【解析】根据电流表串联、电压表并联的要求：
1. 电表a与L₁串联，填电流表（符号A）；
2. 电表b并联在电路中，填电压表（符号V）；
3. 电表c在干路，填电流表（符号A）。
【答案】a填A，b填V，c填A
【知识点】电流表的使用、电压表的使用、电路连接
【点评】本题考查电流表和电压表的正确使用，核心是根据串并联特性判断电表类型，避免短路或开路，属于电路基础应用题目。
【难度系数】0.5

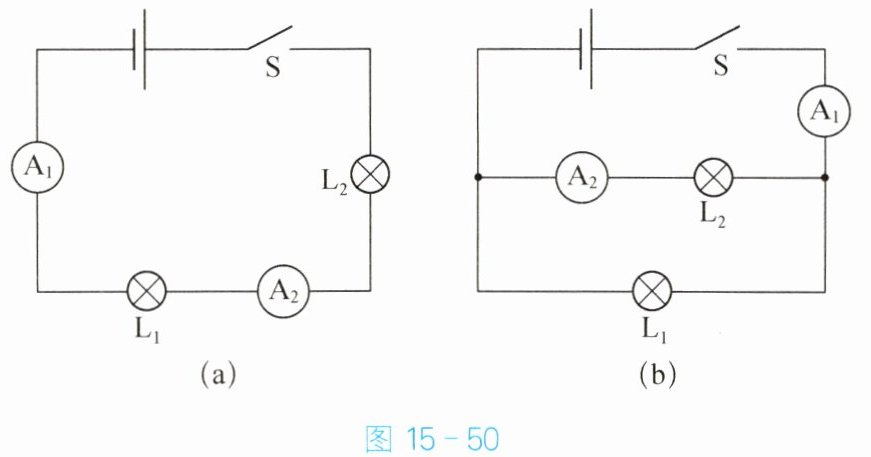

1. 如图15-50(a)所示的电路中，电流表A₁的示数是0.3 A，则电流表A₂的示数是，通过L₂的电流是；如图15-50(b)所示的电路，电流表A₁的示数是1.2 A，电流表A₂的示数是0.7 A，则通过L₁的电流是，通过L₂的电流是。

图15-50

1. 0.3 A 0.3 A 0.5 A 0.7 A

【分析】
首先分析图(a)的电路结构：图(a)中L₁、L₂与电流表A₁、A₂串联，根据串联电路“电流处处相等”的特点，可直接得出各元件的电流；再分析图(b)的电路结构：图(b)中L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流，根据并联电路“干路电流等于各支路电流之和”的规律，可计算各支路电流。
【解析】
1. 图(a)为串联电路，串联电路中电流处处相等，已知电流表A₁的示数为0.3A，因此电流表A₂的示数等于A₁的示数，即0.3A；通过L₂的电流也等于串联电路的电流，为0.3A。
2. 图(b)为并联电路，电流表A₁测干路总电流，示数I=1.2A；电流表A₂测L₂支路的电流，示数I₂=0.7A。根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I-I₂=1.2A-0.7A=0.5A；通过L₂的电流等于A₂的示数，为0.7A。
【答案】
0.3 A；0.3 A；0.5 A；0.7 A
【知识点】
串联电路电流规律、并联电路电流规律、电流表的使用
【点评】
本题考查串并联电路的电流规律，核心是正确判断电路连接方式和电流表的测量对象，属于电学基础题，难度较低。
【难度系数】
0.3

2. 小明同学家中有一台电视机、一台洗衣机、四盏相同的照明电灯、一台电脑，它们工作时的电流分别为300 mA、1 A、200 mA、500 mA。如果干路中的电流不允许超过3 A，则这些用电器（选填“可以”或“不可以”）同时使用。

2. 可以

【分析】家庭电路中各用电器为并联连接，根据并联电路的电流规律，干路电流等于各支路电流之和。解题时需先统一电流单位，再计算所有用电器同时工作的总电流，最后与干路允许的最大电流3A比较，判断是否可同时使用。
【解析】先统一电流单位：1A=1000mA，因此300mA=0.3A，200mA=0.2A，500mA=0.5A。四盏照明电灯的总电流为：4×0.2A=0.8A。所有用电器同时工作的总电流为：I总=0.3A + 1A + 0.8A + 0.5A=2.6A。由于2.6A＜3A，所以这些用电器可以同时使用。
【答案】可以
【知识点】并联电路电流规律、电流单位换算
【点评】本题考查并联电路电流规律的基础应用，核心是单位换算和总电流计算，难度较低，属于易得分题。
【难度系数】0.8
