2026年优佳学案（云南）九年级物理全一册人教版第73页答案

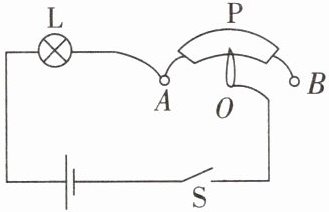

[典例3]小华拆开了他家的调光台灯，发现其电路是由灯L跟一个电位器串联组成的，电路图如图所示。闭合开关S，将电位器的滑片P由A滑向B，下列说法正确的是（
D
）。


A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等
解析:当滑片P由A滑向B时,电位器接入电路中的电阻变大,对电流的阻碍作用增强,电路中的电流变小,灯L变暗,故A、B、C错误;由电路图可知,灯L和电位器串联,所以电流相等,故D正确。
答案:D

答案

D
1.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，关于这个滑动变阻器的说法中，正确的是(
C
)。
①铭牌的含义:连入电路中的最小电阻是20 Ω，允许通过的最小电流是1 A
②铭牌的含义:连入电路中的最大电阻是20 Ω，允许通过的最大电流是1 A
③要使滑片P向右移动时，滑动变阻器的电阻变大，可以把a、c两个接线柱接入电路
④要使滑片P向右移动时，滑动变阻器的电阻变大，可以把b、c两个接线柱接入电路

A.②④
B.①③
C.②③
D.①④

答案

C
2.如图所示,用滑动变阻器控制灯泡的亮暗时,要求将滑动变阻器的滑片P向左移动时,灯泡亮度增大,则滑动变阻器接入电路的方式可以是(
B
)。

A.a接M点,b接N点
B.c接M点,b接N点
C.c接M点,d接N点
D.d接M点,a接N点

答案

B
3.如图所示是滑动变阻器的结构示意图，将滑片P向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（
B
）。

A.a和b
B.a和d
C.b和c
D.b和d

答案

B

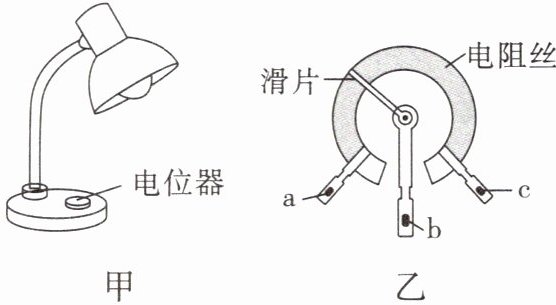

4.（2025 昭通期中）如图甲所示为某品牌台灯。图乙是用于调光的电位器结构图，b与金属滑片相连，则此电位器应该与灯泡
串联
（选填“串联”或“并联”），欲使滑片逆时针转动时灯泡变暗，应分别将接线柱b和接线柱
c
（选填“a”或“c”）依次接入电路。

答案

串联；c

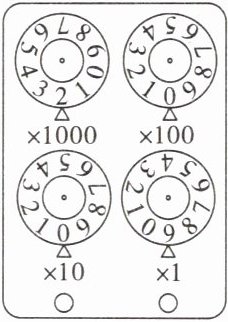

5.(2025文山阶段练习)如图所示,电阻箱的读数是
2009
Ω。

答案

2009
