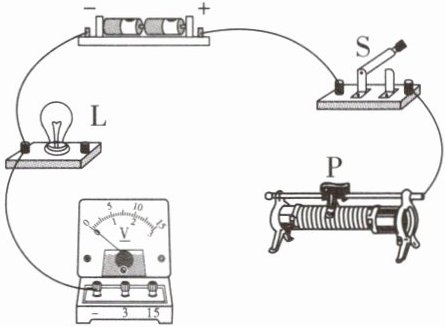

6.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补全实物图。要求：①电压表能准确测量小灯泡L两端的电压；②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡L变亮。

答案

补画导线：
1. 将电压表的正接线柱与灯泡L的右接线柱相连，电压表的负接线柱与灯泡L的左接线柱相连；
2. 将滑动变阻器的左下接线柱与灯泡L的右接线柱相连。

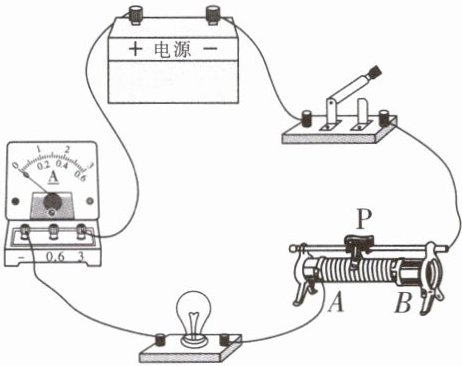

7.在“用滑动变阻器改变灯泡亮度”的实验中，小强同学连接的电路如图所示。

(1)电路连接时开关应该断开的原因是

保护电路

；为保护电路元器件，开关闭合前，滑动变阻器的滑片P应移动到

(选填“A”或“B”)端；正确连接好电路，闭合开关后，发现灯泡不发光，电流表有较小的示数，接下来应该进行的操作是

向A端移动滑片P，减小滑动变阻器接入电路中的电阻

。
(2)若另一个同学在做实验时发现无论向哪边移动滑片，灯泡的亮度都不变，并且电流表的示数始终很小，则最有可能的原因是

滑动变阻器连接了下面的两个接线柱

。

答案

(1) 保护电路；B；向A端移动滑片P，减小滑动变阻器接入电路中的电阻
(2) 滑动变阻器连接了下面的两个接线柱

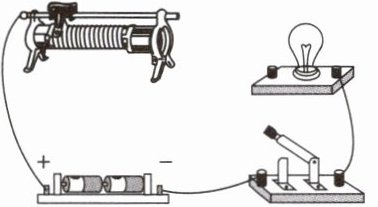

8.小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。

(1)小刚在连接实验电路之前，应该首先将开关

断开

。
(2)请你用笔画线代替导线，帮小刚补全实物电路，让开关闭合时滑动变阻器连入电路的电阻最大。
(3)小刚连接完成上述实验电路，检查无误后，闭合开关，发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是

向右移动滑动变阻器的滑片

，观察小灯泡是否发光。

答案

(1) 断开
(2) 补画导线：将滑动变阻器的右下接线柱与开关的右接线柱相连，将电源的负极与滑动变阻器的左上接线柱相连
(3) 向右移动滑动变阻器的滑片

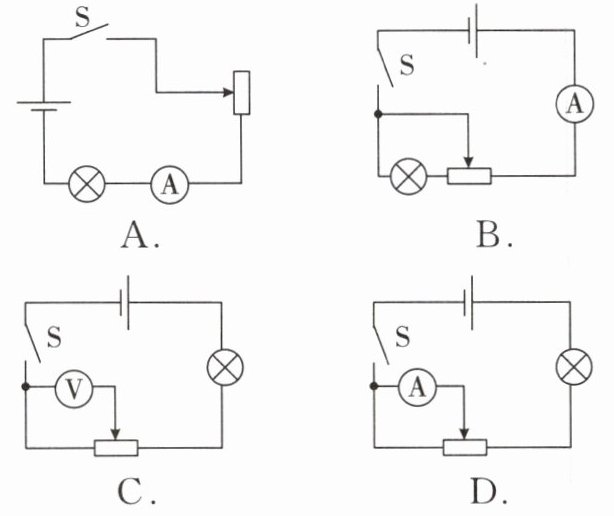

9.（多选）欲使滑动变阻器可调节灯泡发光的强弱，下列四种接法中正确的是（

）。

答案
