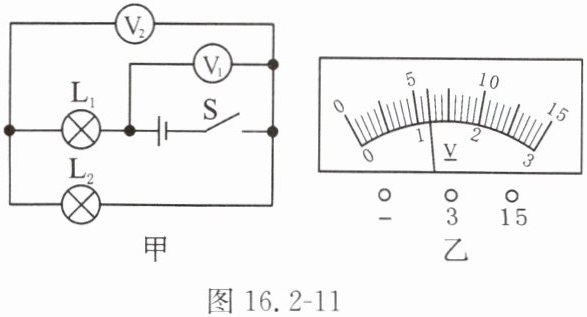

12.在图16.2-11甲所示的电路中，当闭合开关S后，电路正常工作，两个电压表的指针偏转情况均如图16.2-11乙所示，则：
(1)开关S闭合后，两个灯泡的连接方式是，电压表V₂测量灯泡两端的电压。
(2)请求出电源电压。
(3)请分别求出灯泡L₁和L₂两端的电压。

12.(1)串联 L₂ (2)电源电压是6 V (3)灯泡L₁和L₂两端的电压分别是4.8 V和1.2 V

【分析】
首先分析电路：电流从电源正极出发，依次经过灯泡L₁、L₂、开关S回到负极，只有一条电流路径，因此两灯为串联连接。接着判断电压表测量对象：电压表V₁并联在电源两端，测量电源总电压；电压表V₂并联在L₂两端，测量L₂两端的电压。由于串联电路总电压等于各部分电压之和，所以V₁的示数大于V₂的示数，而两表指针偏转角度相同，说明它们选用的量程不同：V₁使用0~15V量程，V₂使用0~3V量程，据此读取示数并计算各灯泡电压。
【解析】
(1) 电流只有一条路径，故两灯连接方式为串联；电压表V₂并联在L₂两端，测量L₂两端的电压。
(2) 电压表V₁测电源电压，选用0~15V量程，分度值为0.5V，指针示数为6V，即电源电压为6V。
(3) 电压表V₂测L₂两端电压，选用0~3V量程，分度值为0.1V，指针示数为1.2V，即L₂两端电压U₂=1.2V。根据串联电路电压规律U=U₁+U₂，可得L₁两端电压U₁=U-U₂=6V-1.2V=4.8V。
【答案】
(1) 串联；L₂ (2) 6 V (3) L₁两端电压4.8 V，L₂两端电压1.2 V
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律及电压表的读数，核心是先判断电路连接方式和电压表测量对象，再根据指针偏转特点区分量程，属于基础常规题型，难度适中。
【难度系数】
0.6
