1.若水平持一个焦距为10 cm的凸透镜，让其表面从紧贴书本开始慢慢远离书本，在这个过程中能观察到各不相同的像。下列选项中哪一项是无法观察到的
（）
A.正立、放大的像
B.倒立、放大的像
C.倒立、缩小的像
D.正立、缩小的像
（）
A.正立、放大的像
B.倒立、放大的像
C.倒立、缩小的像
D.正立、缩小的像
答案
D
解析
已知凸透镜焦距f=10cm，凸透镜从紧贴书本远离的过程中，物距u从0逐渐增大：
1. 当u＜10cm（u＜f）时，凸透镜成正立、放大的虚像，可观察到A的像；
2. 当10cm＜u＜20cm（f＜u＜2f）时，凸透镜成倒立、放大的实像，可观察到B的像；
3. 当u＞20cm（u＞2f）时，凸透镜成倒立、缩小的实像，可观察到C的像。
根据凸透镜成像规律，不存在正立、缩小的像，因此无法观察到D的像。
1. 当u＜10cm（u＜f）时，凸透镜成正立、放大的虚像，可观察到A的像；
2. 当10cm＜u＜20cm（f＜u＜2f）时，凸透镜成倒立、放大的实像，可观察到B的像；
3. 当u＞20cm（u＞2f）时，凸透镜成倒立、缩小的实像，可观察到C的像。
根据凸透镜成像规律，不存在正立、缩小的像，因此无法观察到D的像。
2.为了在光屏上得到一个与物体大小相等的像，应使用下列哪种光具 （）
A.平面镜
B.凹面镜
C.凸透镜
D.毛玻璃片
A.平面镜
B.凹面镜
C.凸透镜
D.毛玻璃片
答案
C
解析
能在光屏上呈现的像为实像。平面镜成等大的虚像，虚像无法在光屏上承接；凹面镜不属于本节透镜相关考察内容；毛玻璃片无法成符合要求的像；根据凸透镜成像规律，当物体位于凸透镜二倍焦距处时，会成倒立、与物体大小相等的实像，该实像可以呈现在光屏上，满足题目要求。
3.在做凸透镜成像实验时,下列说法中不正确的是（）
A.实像总是倒立的,虚像总是正立的
B.实像总是缩小的,虚像总是放大的
C.实像可成在光屏上,虚像不能成在光屏上
D.实像是由实际光线会聚而成的,而虚像不是由实际光线会聚而成的
A.实像总是倒立的,虚像总是正立的
B.实像总是缩小的,虚像总是放大的
C.实像可成在光屏上,虚像不能成在光屏上
D.实像是由实际光线会聚而成的,而虚像不是由实际光线会聚而成的
答案
B
解析
根据凸透镜成像规律逐一分析选项：
1. 选项A：凸透镜成像时，实像均为倒立的，虚像均为正立的，该说法正确。
2. 选项B：凸透镜成实像时，可以是缩小、等大或放大的，并非总是缩小的，该说法错误。
3. 选项C：实像的特点是可以呈现在光屏上，虚像无法在光屏上成像，该说法正确。
4. 选项D：实像是实际光线会聚形成的，虚像是实际光线的反向延长线相交形成的，不是实际光线会聚而成，该说法正确。
因此不正确的是选项B。
1. 选项A：凸透镜成像时，实像均为倒立的，虚像均为正立的，该说法正确。
2. 选项B：凸透镜成实像时，可以是缩小、等大或放大的，并非总是缩小的，该说法错误。
3. 选项C：实像的特点是可以呈现在光屏上，虚像无法在光屏上成像，该说法正确。
4. 选项D：实像是实际光线会聚形成的，虚像是实际光线的反向延长线相交形成的，不是实际光线会聚而成，该说法正确。
因此不正确的是选项B。

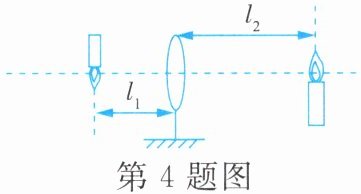

4.在“用点燃的蜡烛研究凸透镜成像规律”的实验中，小芳在草稿纸上记录了一次如图所示的实验现象（漏画了光屏），由此可以判断（）
A.$ l_1 $ 是物距
B.$ l_2 $ 是像距
C.实验中，所成的像是倒立缩小的实像
D.实验中，所成的像是正立放大的实像
A.$ l_1 $ 是物距
B.$ l_2 $ 是像距
C.实验中，所成的像是倒立缩小的实像
D.实验中，所成的像是正立放大的实像
答案
C
解析
凸透镜成实像时，像相对于物体是倒立的，由此可判断图中火焰朝上的右侧蜡烛是实物，火焰朝下的左侧是实像。物距是物体到凸透镜的距离，像距是像到凸透镜的距离，因此l₂是物距，l₁是像距，可得l₂＞l₁。根据凸透镜成像规律，当物距大于像距时，u＞2f，f＜v＜2f，成倒立缩小的实像，因此选项A、B、D错误，C正确。
5.在实验中，当物体在凸透镜前20 cm处时，在凸透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距符合（）
A.$10\ \mathrm{cm}＜f＜20\ \mathrm{cm}$
B.$f＞10\ \mathrm{cm}$
C.$f＜10\ \mathrm{cm}$
D.$f＞20\ \mathrm{cm}$
A.$10\ \mathrm{cm}＜f＜20\ \mathrm{cm}$
B.$f＞10\ \mathrm{cm}$
C.$f＜10\ \mathrm{cm}$
D.$f＞20\ \mathrm{cm}$
答案
C
解析
根据凸透镜成像规律，当光屏上成倒立、缩小的实像时，物距满足条件$u＞2f$。已知本题物距$u=20\ \mathrm{cm}$，代入不等式得$20\ \mathrm{cm}＞2f$，计算可得$f＜10\ \mathrm{cm}$。

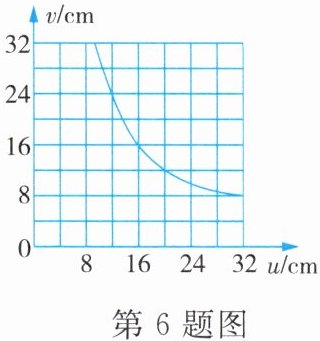

6.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，如图所示。下列判断中正确的是（）
A.该凸透镜的焦距是16 cm
B.当$u=4\ \mathrm{cm}$时，在光屏上能得到一个正立的像
C.当$u=12\ \mathrm{cm}$时，在光屏上能得到一个缩小的像
D.把物体从距凸透镜12 cm处移动到24 cm处的过程中，像逐渐变小
A.该凸透镜的焦距是16 cm
B.当$u=4\ \mathrm{cm}$时，在光屏上能得到一个正立的像
C.当$u=12\ \mathrm{cm}$时，在光屏上能得到一个缩小的像
D.把物体从距凸透镜12 cm处移动到24 cm处的过程中，像逐渐变小
答案
D
解析
根据凸透镜成像规律：当u=2f时，v=2f，成倒立等大的实像。由图像可知，u=16cm时v=16cm，因此2f=16cm，得该凸透镜焦距f=8cm：
1. 选项A：焦距为8cm，不是16cm，A错误。
2. 选项B：u=4cm＜f=8cm，此时成正立放大的虚像，虚像无法在光屏上呈现，B错误。
3. 选项C：u=12cm时，满足f＜u＜2f，成倒立放大的实像，不是缩小的像，C错误。
4. 选项D：物体从距凸透镜12cm移动到24cm的过程中，物距始终大于焦距，成实像，凸透镜成实像时遵循“物远像近像变小”，物距增大，像逐渐变小，D正确。
1. 选项A：焦距为8cm，不是16cm，A错误。
2. 选项B：u=4cm＜f=8cm，此时成正立放大的虚像，虚像无法在光屏上呈现，B错误。
3. 选项C：u=12cm时，满足f＜u＜2f，成倒立放大的实像，不是缩小的像，C错误。
4. 选项D：物体从距凸透镜12cm移动到24cm的过程中，物距始终大于焦距，成实像，凸透镜成实像时遵循“物远像近像变小”，物距增大，像逐渐变小，D正确。

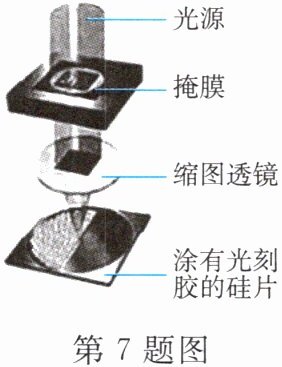

7.光刻技术是利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示。若图示中掩膜上的电路图恰好在硅片上成清晰缩小的像，则该像是像（选填“实”或“虚”），要使硅片上的像缩小，掩膜需向（选填“上”或“下”）移动。若掩膜向上移动1 cm，硅片向上移动的距离（选填“大于”“小于”或“等于”）1 cm时，仍能呈清晰的像。
答案
实；上；小于。
解析
解：
缩图透镜是凸透镜，硅片作为光屏，能在光屏上呈现的缩小的像为实像。
根据凸透镜成实像时“物远像近像变小”的规律，要使硅片上的像缩小，需要增大物距，让掩膜远离缩图透镜，因此掩膜需向上移动。
该成像场景下成倒立缩小的实像，满足物距u＞2f、像距f＜v＜2f，此时物体的移动速度大于像的移动速度，因此掩膜向上移动1cm（物距增大1cm）时，像距的减小量小于1cm，即硅片向上移动的距离小于1cm，仍能呈清晰的像。
缩图透镜是凸透镜，硅片作为光屏，能在光屏上呈现的缩小的像为实像。
根据凸透镜成实像时“物远像近像变小”的规律，要使硅片上的像缩小，需要增大物距，让掩膜远离缩图透镜，因此掩膜需向上移动。
该成像场景下成倒立缩小的实像，满足物距u＞2f、像距f＜v＜2f，此时物体的移动速度大于像的移动速度，因此掩膜向上移动1cm（物距增大1cm）时，像距的减小量小于1cm，即硅片向上移动的距离小于1cm，仍能呈清晰的像。
