1. 小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度，并用两枚金属回形针夹住其两端进行实验.

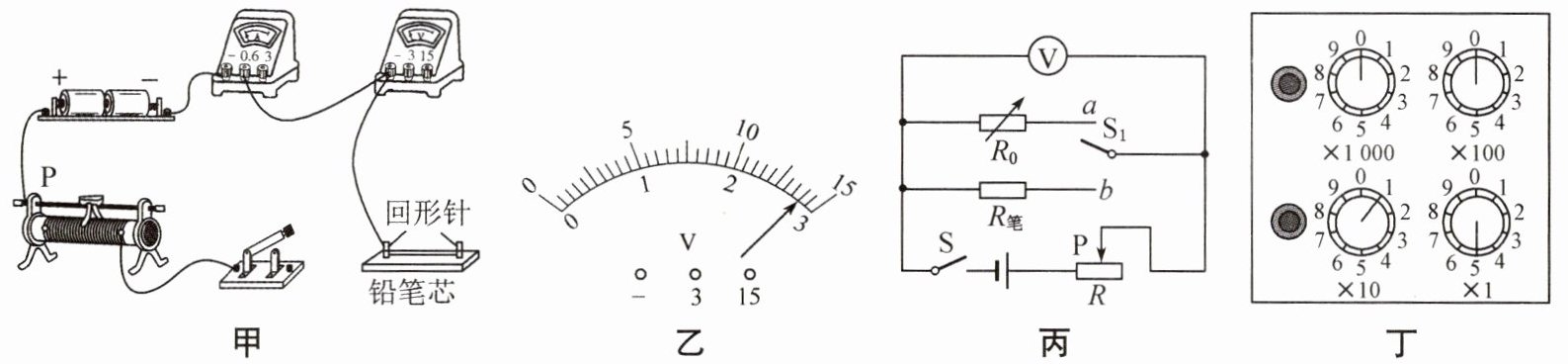

(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整.
①闭合开关，发现两个电表均无示数，为排查故障，他将电压表改接在滑动变阻器两端，发现电压表有示数，则电路故障可能是________.
②排除故障，移动滑片P，电流表示数为0.14 A时，电压表示数如图乙所示，为________V，测出的铅笔芯电阻为________Ω.
(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了如图丙所示的电路测量电阻.
①正确连好电路，闭合开关S，将开关S₁先拨至b，移动滑动变阻器的滑片P，使电压表示数为U.
②再将S₁拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他________（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U.
③推断铅笔芯接入电路的阻值为________（填写范围）.
(3)小明由上述两次实验得出铅笔芯电阻与长度的关系.请指出他在探究过程中的不足之处：______.

; 滑动变阻器断路 ; $2.8$ ; 20
; 不应 ; $14\sim15\ \Omega$ ; 第一次只测了一组数据，求出的阻值误差大；第二次没有测出铅笔芯具体的阻值，只是一个范围值

2.（2024·枣庄）如图甲所示为“测量小灯泡电阻”的实验装置，已知小灯泡标有“2.5 V”字样.

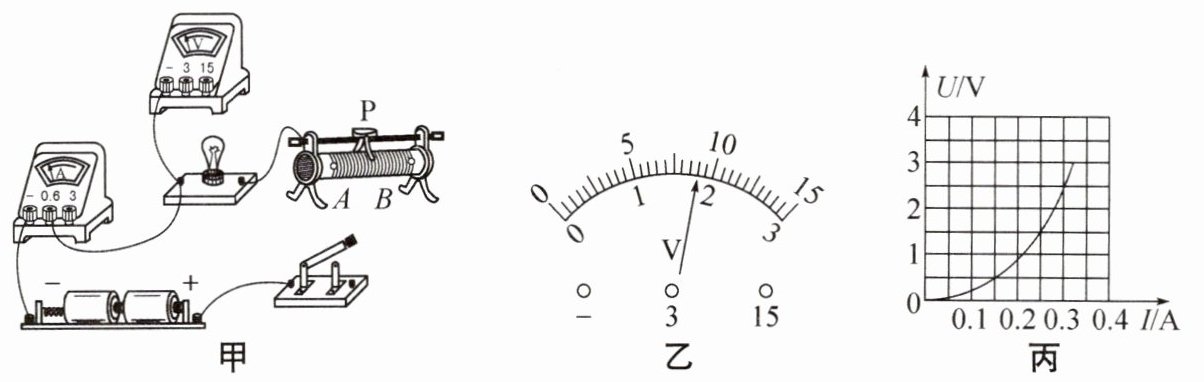

(1)请用笔画线代替导线，将图甲中实验电路连接完整(要求:滑动变阻器的滑片向右移动时小灯泡变亮).
(2)在检查电路无误后进行实验，当电压表的示数如图乙所示时，为了测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片P向________（选填“A”或“B”）端移动，同时眼睛注意观察________（选填“电压表”“电流表”或“小灯泡”），直至小灯泡正常发光.
(3)通过移动滑动变阻器的滑片P，进行多次测量，记录数据，并绘制U-I图像，如图丙所示，由此可得，小灯泡正常发光时的电阻是________Ω（保留1位小数）.
(4)根据图丙可知，小灯泡的电阻是________（选填“变化”或“不变”）的，你认为原因是________.
(5)根据小灯泡的U-I图像和观察到的小灯泡亮度变化现象，还可以发现________.

; $B$ ; 电压表
; $8.3$ ; 变化
; 灯
; 丝电阻受温度的影响
; 小灯泡两端的电
; 压和通过它的电流越大，小灯泡越亮
