1. 在串联电路中，电流__________，表达式为__________．
答案
处处相等
; $I = I_1 = I_2 = \cdots = I_n$
; $I = I_1 = I_2 = \cdots = I_n$
2. 串联电路两端的总电压等于各部分电路两端的电压________，表达式为________．
答案
之和
; $U = U_1 + U_2 + \cdots + U_n$
; $U = U_1 + U_2 + \cdots + U_n$
3. 在串联电路中，总电阻等于各部分电阻________，表达式为________．
答案
之和
; $R_{总}=R_1 + R_2 + \cdots + R_n$
; $R_{总}=R_1 + R_2 + \cdots + R_n$
4. 串联电路中分压之比等于__________________________，用公式表示为__________________________．
答案
电阻之比
; $\frac{U_1}{U_2}=\frac{R_1}{R_2}$
; $\frac{U_1}{U_2}=\frac{R_1}{R_2}$
1. 几个导体串联起来的总电阻比其中任何一个导体的电阻都__________，因为导体串联后相当于增大了导体的__________。若阻值为$10\ \Omega$和$40\ \Omega$的两个电阻串联在电路中，电路总电阻为__________$\Omega$。
答案
大
; 长度
; 50
; 长度
; 50
2. 已知电阻$R_{1}=6\ \Omega,R_{2}=4\ \Omega$,若将它们串联接入某一电路中,用电压表测出$R_{1}$两端的电压为$3\ \mathrm{V}$,则通过电阻$R_{2}$的电流为$\_\_\_\_\_\_\ \mathrm{A}$,电源电压为$\_\_\_\_\_\_\ \mathrm{V}$,该电路的总电阻为$\_\_\_\_\_\_\ \Omega$.
答案
0.5
; 5
; 10
; 5
; 10
3. 在如图所示电路中,电源电压为$6\ \mathrm{V},R_1=4\ \Omega$,闭合开关$\mathrm{S}$后,电压表示数为$2\ \mathrm{V}$,则电流表的示数为________$\mathrm{A}$,电阻$R_2$的阻值为________$\Omega$.
答案
0.5
; 8
; 8
4. 一个小灯泡正常工作时两端的电压为8 V，此时通过它的电流为0.4 A。现将该小灯泡接在12 V的电源上，为使其正常发光，应________联一个阻值为________Ω的电阻。
答案
串
; 10
; 10
5. 电阻$R_1=10\ \Omega,R_2=20\ \Omega$,将它们串联在同一电路中,当开关闭合时,通过它们的电流之比$I_1:I_2=\_\_\_\_\_\_$,它们两端的电压之比$U_1:U_2=\_\_\_\_\_\_$.
答案
1：1
; 1：2
; 1：2

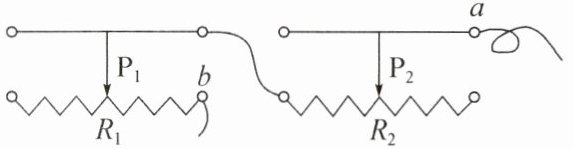

6. 如图所示,将两个滑动变阻器串联,把a、b两点接入电路后,要使两个滑动变阻器接入电路的总电阻最大,则滑片$\mathrm{P}_{1}$、$\mathrm{P}_{2}$的位置是 （$\boldsymbol{}$）
A. $\mathrm{P}_{1}$在最左端,$\mathrm{P}_{2}$在最右端
B. $\mathrm{P}_{1}$在最右端,$\mathrm{P}_{2}$在最左端
C. $\mathrm{P}_{1}$在最右端,$\mathrm{P}_{2}$在最右端
D. $\mathrm{P}_{1}$在最左端,$\mathrm{P}_{2}$在最左端
A. $\mathrm{P}_{1}$在最左端,$\mathrm{P}_{2}$在最右端
B. $\mathrm{P}_{1}$在最右端,$\mathrm{P}_{2}$在最左端
C. $\mathrm{P}_{1}$在最右端,$\mathrm{P}_{2}$在最右端
D. $\mathrm{P}_{1}$在最左端,$\mathrm{P}_{2}$在最左端
答案
A
7. 一盏电灯正常工作时，其两端的电压为6 V，电阻为12 Ω，把该灯接在电源电压为18 V的电路中时，要让该灯正常工作，应该 （ ）
A. 串联一个阻值为24 Ω的电阻
B. 串联一个阻值为4 Ω的电阻
C. 并联一个阻值为24 Ω的电阻
D. 串联一个阻值为36 Ω的电阻
A. 串联一个阻值为24 Ω的电阻
B. 串联一个阻值为4 Ω的电阻
C. 并联一个阻值为24 Ω的电阻
D. 串联一个阻值为36 Ω的电阻
答案
A
