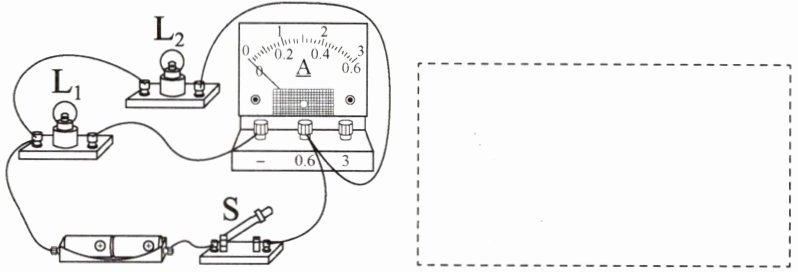

9. 请在虚线框中根据实物图画出对应的电路图。
答案
电流从电源正极流出，经开关S后分为两条支路，一条支路经过L₁，另一条支路经过电流表A和L₂，然后汇合回到电源负极。对应的电路图如下：
```
┌─────┐
│ 电源 │
└─────┘
│
S
│
┌──┴──┐
│ │
L₁ A
│
L₂
│ │
└──────┘
```
（或用文字描述：电源、开关S、灯泡L₁和由电流表A与灯泡L₂组成的支路并联，即L₁与(A和L₂串联的支路)并联 ） 。
```
┌─────┐
│ 电源 │
└─────┘
│
S
│
┌──┴──┐
│ │
L₁ A
│
L₂
│ │
└──────┘
```
（或用文字描述：电源、开关S、灯泡L₁和由电流表A与灯泡L₂组成的支路并联，即L₁与(A和L₂串联的支路)并联 ） 。
解析
【分析】首先观察实物电路的连接：电流从电源正极流出，经过开关S后分为两条支路，一条支路仅经过灯泡L₁，另一条支路经过电流表A和灯泡L₂，两条支路汇合后回到电源负极，因此该电路为并联电路，电流表测量L₂支路的电流。画电路图时需先明确电路的连接方式，再规范绘制各元件符号，确保导线横平竖直，元件位置对应合理。
【解析】绘制电路图的步骤：1. 画出电源符号，标注正负极；2. 从电源正极出发，依次画出开关S；3. 在开关后画出并联的两个支路：一个支路画灯泡L₁，另一个支路依次画电流表A和灯泡L₂；4. 将两个支路的另一端连接后，回到电源负极，确保元件符号规范，导线连接正确。
【答案】电路图如下：
```
┌─────┐
│ 电源 │
└─────┘
│
S
│
┌──┴──┐
│ │
L₁ A
│
L₂
│ │
└──────┘
```
（或文字描述：电源、开关S，灯泡L₁与电流表A和灯泡L₂串联的支路并联）
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是准确分析实物电路的串并联关系，明确电流表的测量对象，属于基础电路作图题，需注意元件符号的规范使用。
【难度系数】0.7
【解析】绘制电路图的步骤：1. 画出电源符号，标注正负极；2. 从电源正极出发，依次画出开关S；3. 在开关后画出并联的两个支路：一个支路画灯泡L₁，另一个支路依次画电流表A和灯泡L₂；4. 将两个支路的另一端连接后，回到电源负极，确保元件符号规范，导线连接正确。
【答案】电路图如下：
```
┌─────┐
│ 电源 │
└─────┘
│
S
│
┌──┴──┐
│ │
L₁ A
│
L₂
│ │
└──────┘
```
（或文字描述：电源、开关S，灯泡L₁与电流表A和灯泡L₂串联的支路并联）
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是准确分析实物电路的串并联关系，明确电流表的测量对象，属于基础电路作图题，需注意元件符号的规范使用。
【难度系数】0.7
10. 很多住宅楼道灯的开关是通过光声自动控制的。当楼道中足够亮时，无论声音有多大，电路均断开，灯不亮；当楼道不够亮时，只要有走路的声音，电路就会自动接通，灯亮。由此可见光控开关和声控开关（）。
A.一定串联
B.一定并联
C.可能串联，也可能并联
D.可能并联
A.一定串联
B.一定并联
C.可能串联，也可能并联
D.可能并联
答案
A
解析
【分析】
要判断光控开关和声控开关的连接方式，需先明确灯亮的条件：只有当楼道光线暗且有声音时，灯才亮，两个条件缺一不可。电路中，开关串联时需所有开关闭合电路才导通，并联时任意一个开关闭合电路就导通，据此分析连接方式。
【解析】
根据题意，楼道灯亮的必要条件是“光线暗”和“有声音”同时满足，即光控开关和声控开关需同时闭合，电路才能接通。在电路中，串联开关的特性是只有全部开关闭合，电路才导通；并联开关的特性是只要有一个开关闭合，电路就导通。因此，光控开关和声控开关必须串联，才能实现两个条件同时满足时灯亮的效果，对应选项A。
【答案】
A
【知识点】
串联电路特点、电路连接方式判断
【点评】
本题结合生活实际考查串并联电路的特点，需明确开关串并联对电路通断的影响，属于基础应用类题目。
【难度系数】
0.6
要判断光控开关和声控开关的连接方式，需先明确灯亮的条件：只有当楼道光线暗且有声音时，灯才亮，两个条件缺一不可。电路中，开关串联时需所有开关闭合电路才导通，并联时任意一个开关闭合电路就导通，据此分析连接方式。
【解析】
根据题意，楼道灯亮的必要条件是“光线暗”和“有声音”同时满足，即光控开关和声控开关需同时闭合，电路才能接通。在电路中，串联开关的特性是只有全部开关闭合，电路才导通；并联开关的特性是只要有一个开关闭合，电路就导通。因此，光控开关和声控开关必须串联，才能实现两个条件同时满足时灯亮的效果，对应选项A。
【答案】
A
【知识点】
串联电路特点、电路连接方式判断
【点评】
本题结合生活实际考查串并联电路的特点，需明确开关串并联对电路通断的影响，属于基础应用类题目。
【难度系数】
0.6
11. 在干燥的秋冬季我们经常会遇到静电。下列说法正确的是（）。
A.自然界中只有两种电荷，即正电荷和负电荷
B.梳头发时，头发随着梳子飘起来是因为头发和梳子带同种电荷
C.摩擦起电实际上就是物体摩擦后创造了新的电荷
D.验电器的工作原理是异种电荷互相吸引
A.自然界中只有两种电荷，即正电荷和负电荷
B.梳头发时，头发随着梳子飘起来是因为头发和梳子带同种电荷
C.摩擦起电实际上就是物体摩擦后创造了新的电荷
D.验电器的工作原理是异种电荷互相吸引
答案
A
解析
【分析】
本题考查静电相关的基础概念，需逐一判断每个选项的正确性，核心是掌握电荷的种类、摩擦起电的实质、电荷间的相互作用规律及验电器的工作原理。
【解析】
逐一分析各选项：
1. 选项A：自然界中只存在两种电荷，即正电荷和负电荷，该说法符合电荷的基本定义，正确。
2. 选项B：梳头发时，梳子与头发摩擦后带异种电荷，异种电荷相互吸引，因此头发随梳子飘起，并非同种电荷，该说法错误。
3. 选项C：摩擦起电的实质是电荷的转移，并非创造了新的电荷，该说法错误。
4. 选项D：验电器的工作原理是同种电荷相互排斥，而非异种电荷互相吸引，该说法错误。
综上，正确答案为A。
【答案】
A
【知识点】
电荷的种类、摩擦起电的实质、电荷间的相互作用
【点评】
本题为静电相关的基础识记类题目，考查核心概念的理解与应用，难度较低，需准确区分易混淆的知识点。
【难度系数】
0.8
本题考查静电相关的基础概念，需逐一判断每个选项的正确性，核心是掌握电荷的种类、摩擦起电的实质、电荷间的相互作用规律及验电器的工作原理。
【解析】
逐一分析各选项：
1. 选项A：自然界中只存在两种电荷，即正电荷和负电荷，该说法符合电荷的基本定义，正确。
2. 选项B：梳头发时，梳子与头发摩擦后带异种电荷，异种电荷相互吸引，因此头发随梳子飘起，并非同种电荷，该说法错误。
3. 选项C：摩擦起电的实质是电荷的转移，并非创造了新的电荷，该说法错误。
4. 选项D：验电器的工作原理是同种电荷相互排斥，而非异种电荷互相吸引，该说法错误。
综上，正确答案为A。
【答案】
A
【知识点】
电荷的种类、摩擦起电的实质、电荷间的相互作用
【点评】
本题为静电相关的基础识记类题目，考查核心概念的理解与应用，难度较低，需准确区分易混淆的知识点。
【难度系数】
0.8

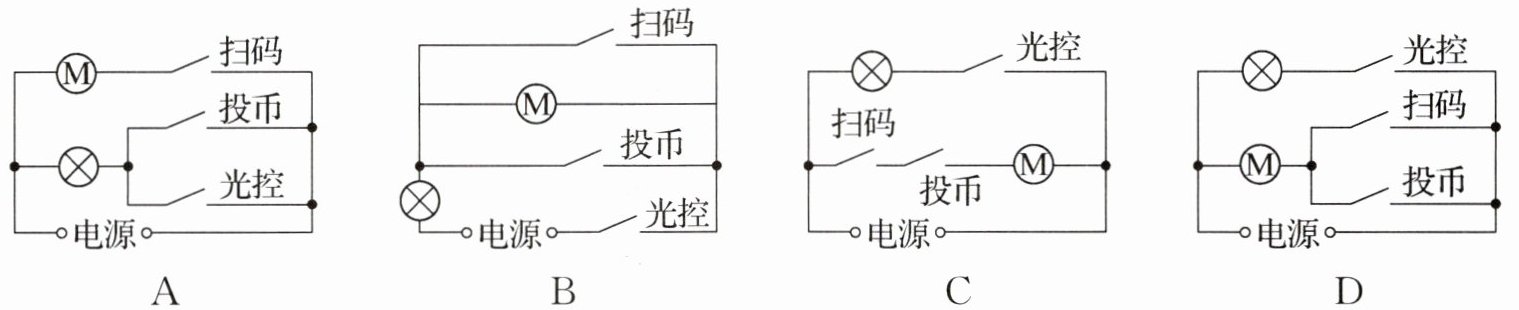

12. 某科创小组自制的冰淇淋自动售货机可以通过扫码或投币完成自动出售服务。当光较暗时，光控开关闭合，还可以提供照明。下列图中的电路设计符合该要求的是（）。
答案
D
解析
【分析】
要解决本题，需明确电路设计要求：①扫码开关和投币开关需并联，实现“扫码或投币任意操作即可启动电动机M”；②光控开关与照明灯泡串联，且灯泡支路与电动机支路并联，满足“光暗时光控闭合，灯泡提供照明”。据此逐一分析选项是否符合要求。
【解析】
选项A：投币开关与光控开关并联后和灯泡串联，扫码开关与电动机串联，无法实现扫码或投币控制电动机，不符合要求；
选项B：投币开关单独接入电路，无法实现扫码或投币控制电动机，不符合要求；
选项C：电动机支路中扫码开关和投币开关串联，需同时闭合才能启动电动机，不符合“扫码或投币”的要求，不符合；
选项D：灯泡与光控开关串联构成照明支路，电动机支路中扫码开关与投币开关并联，可实现扫码或投币控制电动机，且两支路并联，完全符合题目要求。
【答案】
D
【知识点】
电路串并联、开关的作用
【点评】
本题结合实际应用考查电路设计，需准确理解开关的控制逻辑，明确并联开关的功能特点，难度适中。
【难度系数】
0.5
要解决本题，需明确电路设计要求：①扫码开关和投币开关需并联，实现“扫码或投币任意操作即可启动电动机M”；②光控开关与照明灯泡串联，且灯泡支路与电动机支路并联，满足“光暗时光控闭合，灯泡提供照明”。据此逐一分析选项是否符合要求。
【解析】
选项A：投币开关与光控开关并联后和灯泡串联，扫码开关与电动机串联，无法实现扫码或投币控制电动机，不符合要求；
选项B：投币开关单独接入电路，无法实现扫码或投币控制电动机，不符合要求；
选项C：电动机支路中扫码开关和投币开关串联，需同时闭合才能启动电动机，不符合“扫码或投币”的要求，不符合；
选项D：灯泡与光控开关串联构成照明支路，电动机支路中扫码开关与投币开关并联，可实现扫码或投币控制电动机，且两支路并联，完全符合题目要求。
【答案】
D
【知识点】
电路串并联、开关的作用
【点评】
本题结合实际应用考查电路设计，需准确理解开关的控制逻辑，明确并联开关的功能特点，难度适中。
【难度系数】
0.5

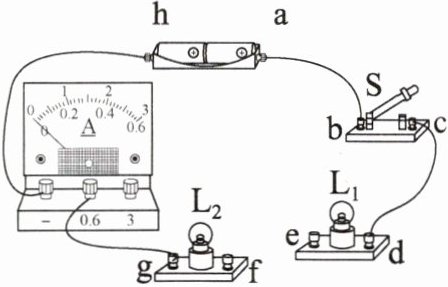

13. 小明连接了如图所示的实验电路，还有部分导线未连接，a、b、c、d、e、f、g、h表示各元件的接线柱。下列说法正确的是（）。
A.用导线连接c、f，再闭合开关S，两灯均发光
B.分别用导线连接e、f和d、g，再闭合开关S，两灯并联
C.用导线连接e、f，再闭合开关S，两灯并联
D.分别用导线连接e、g和d、f，再闭合开关S，电流表测量干路的电流
A.用导线连接c、f，再闭合开关S，两灯均发光
B.分别用导线连接e、f和d、g，再闭合开关S，两灯并联
C.用导线连接e、f，再闭合开关S，两灯并联
D.分别用导线连接e、g和d、f，再闭合开关S，电流表测量干路的电流
答案
D
解析
【分析】
要判断各选项的正确性，需明确电路连接方式（串联、并联）、电流表的使用规则（电流正进负出，测量干路/支路电流）。先梳理电路元件接线：电源正极接开关的b端，开关的c端为输出端；电流表接负接线柱（连电源负极h）和0.6接线柱（连L₂的g端）；L₁接线柱为d、e，L₂接线柱为f、g。逐一分析选项连接后的电流路径、灯的工作状态及电流表测量对象。
【解析】
选项A：连接c、f，闭合开关S，电流路径为：电源正极→开关→c→f→g→电流表→电源负极，仅L₂接入电路，L₁未接入，只有L₂发光，A错误。
选项B：连接e、f和d、g，闭合开关S，开关的c端未接入电路，电路断开，两灯均不发光，无法形成并联，B错误。
选项C：仅连接e、f，闭合开关S，开关的c端未接入，电路断开，两灯均不发光，C错误。
选项D：连接e、g和d、f，闭合开关S，电流分为两路：①电源正极→开关→c→d→L₁→e→g→电流表→电源负极；②电源正极→开关→c→d→f→L₂→g→电流表→电源负极，两灯并联，电流表在干路，测量干路电流，D正确。
【答案】D
【知识点】电路连接（串并联）、电流表的使用
【点评】本题考查电路连接方式判断及电流表测量对象，需理清电流路径，明确并联电路特点，注意电流表接线规则。
【难度系数】0.5
要判断各选项的正确性，需明确电路连接方式（串联、并联）、电流表的使用规则（电流正进负出，测量干路/支路电流）。先梳理电路元件接线：电源正极接开关的b端，开关的c端为输出端；电流表接负接线柱（连电源负极h）和0.6接线柱（连L₂的g端）；L₁接线柱为d、e，L₂接线柱为f、g。逐一分析选项连接后的电流路径、灯的工作状态及电流表测量对象。
【解析】
选项A：连接c、f，闭合开关S，电流路径为：电源正极→开关→c→f→g→电流表→电源负极，仅L₂接入电路，L₁未接入，只有L₂发光，A错误。
选项B：连接e、f和d、g，闭合开关S，开关的c端未接入电路，电路断开，两灯均不发光，无法形成并联，B错误。
选项C：仅连接e、f，闭合开关S，开关的c端未接入，电路断开，两灯均不发光，C错误。
选项D：连接e、g和d、f，闭合开关S，电流分为两路：①电源正极→开关→c→d→L₁→e→g→电流表→电源负极；②电源正极→开关→c→d→f→L₂→g→电流表→电源负极，两灯并联，电流表在干路，测量干路电流，D正确。
【答案】D
【知识点】电路连接（串并联）、电流表的使用
【点评】本题考查电路连接方式判断及电流表测量对象，需理清电流路径，明确并联电路特点，注意电流表接线规则。
【难度系数】0.5
