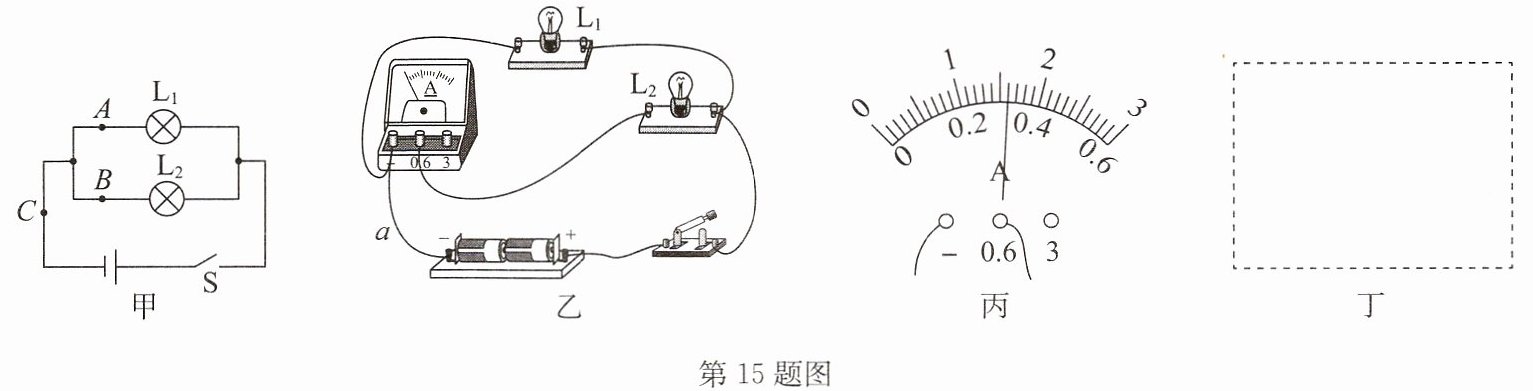

15.(2025·沭阳县模拟)用图甲所示电路图探究“并联电路中电流的规律”.
(1)如图乙所示的实验电路,此时电流表测量的是图甲中
(2)为了测量A处的电流,将图乙中导线a接在电流表“－”接线柱端取下,连接到“0.6”接线柱处,这样操作是否可行?
(3)测量结束后,应先
分析表中数据可得出结论:并联电路中,
(4)利用原有的实验器材,添加一个开关和若干导线,又设计了一个新电路.利用这个电路,不拆接导线仅利用开关的通断,可直接测出A、B、C三处的电流,同样可得出结论.请在图丁虚线框中画出电路图.
(1)如图乙所示的实验电路,此时电流表测量的是图甲中
B
处的电流,某次电流表的示数如图丙所示,电流表的示数为0.32
A.(2)为了测量A处的电流,将图乙中导线a接在电流表“－”接线柱端取下,连接到“0.6”接线柱处,这样操作是否可行?
不可行
.理由是电流表的正、负接线柱接反了
.(3)测量结束后,应先
断开

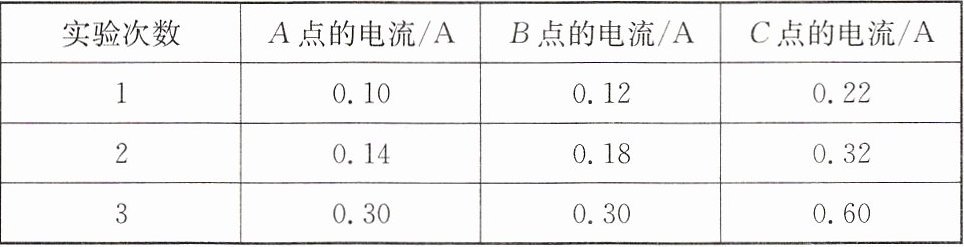

开关,记录A、B、C三处的电流值如表所示.分析表中数据可得出结论:并联电路中,
干路电流等于各支路电流之和
.(4)利用原有的实验器材,添加一个开关和若干导线,又设计了一个新电路.利用这个电路,不拆接导线仅利用开关的通断,可直接测出A、B、C三处的电流,同样可得出结论.请在图丁虚线框中画出电路图.
答案
15.(1)B 0.32
(2)不可行 电流表的正、负接线柱接反了
(3)断开 干路电流等于各支路电流之和
(4)如答图所示
解析
【分析】
本题围绕“并联电路中电流的规律”实验展开，解题思路如下：
1. 第(1)问：先确定电流表在电路中的位置，判断其测量对象；再根据电流表量程和分度值读取示数。
2. 第(2)问：判断改接导线后电流是否从电流表正接线柱流入、负接线柱流出，若相反则操作不可行。
3. 第(3)问：实验结束需断开开关保护电路；通过分析实验数据总结并联电路电流规律。
4. 第(4)问：需设计电路，通过开关切换实现电流表分别测量干路和支路电流，从而得出结论。
【解析】
(1) 观察实验电路，电流表串联在干路中，对应图甲的B处；电流表选用0~0.6A量程，分度值为0.02A，指针示数为0.32A。
(2) 将导线a从电流表“－”接线柱改接至“0.6”接线柱时，电流会从电流表负接线柱流入、正接线柱流出，导致电流表正负接线柱接反，无法正确测量电流，因此操作不可行。
(3) 测量结束后，应先断开开关，避免电路持续工作损坏元件；分析A、B、C三处电流数据，可得并联电路中干路电流等于各支路电流之和。
(4) 设计的电路图需添加一个开关，通过开关通断切换电流表测量干路或支路电流，具体如参考答案所示。
【答案】
(1) B；0.32
(2) 不可行；电流表的正、负接线柱接反了
(3) 断开；干路电流等于各支路电流之和
(4)
【知识点】
并联电路电流规律；电流表的使用；实验操作规范
【点评】
本题考查并联电路电流规律的探究实验，涵盖电流表使用、实验操作注意事项及结论总结，注重实验原理和操作的理解，难度适中。
【难度系数】
0.5
本题围绕“并联电路中电流的规律”实验展开，解题思路如下：
1. 第(1)问：先确定电流表在电路中的位置，判断其测量对象；再根据电流表量程和分度值读取示数。
2. 第(2)问：判断改接导线后电流是否从电流表正接线柱流入、负接线柱流出，若相反则操作不可行。
3. 第(3)问：实验结束需断开开关保护电路；通过分析实验数据总结并联电路电流规律。
4. 第(4)问：需设计电路，通过开关切换实现电流表分别测量干路和支路电流，从而得出结论。
【解析】
(1) 观察实验电路，电流表串联在干路中，对应图甲的B处；电流表选用0~0.6A量程，分度值为0.02A，指针示数为0.32A。
(2) 将导线a从电流表“－”接线柱改接至“0.6”接线柱时，电流会从电流表负接线柱流入、正接线柱流出，导致电流表正负接线柱接反，无法正确测量电流，因此操作不可行。
(3) 测量结束后，应先断开开关，避免电路持续工作损坏元件；分析A、B、C三处电流数据，可得并联电路中干路电流等于各支路电流之和。
(4) 设计的电路图需添加一个开关，通过开关通断切换电流表测量干路或支路电流，具体如参考答案所示。
【答案】
(1) B；0.32
(2) 不可行；电流表的正、负接线柱接反了
(3) 断开；干路电流等于各支路电流之和
(4)
【知识点】
并联电路电流规律；电流表的使用；实验操作规范
【点评】
本题考查并联电路电流规律的探究实验，涵盖电流表使用、实验操作注意事项及结论总结，注重实验原理和操作的理解，难度适中。
【难度系数】
0.5
五、计算题
16.(2025·宿豫区期中)如图所示,闭合开关S后,电流表A的示数为1.5A,电流表A₁的示数为0.8A,电流表A₂的示数为1.2A,求:
(1)通过灯L₁、L₂、L₃的电流分别是多大?
(2)已知电源电压为12V,若将电流表A₁和A₂分别换成电压表V₁和V₂后,电压表V₁的示数为8V,电压表V₂的示数为7V,则灯L₁、L₂、L₃两端的电压分别是多大?
16.(2025·宿豫区期中)如图所示,闭合开关S后,电流表A的示数为1.5A,电流表A₁的示数为0.8A,电流表A₂的示数为1.2A,求:
(1)通过灯L₁、L₂、L₃的电流分别是多大?
(2)已知电源电压为12V,若将电流表A₁和A₂分别换成电压表V₁和V₂后,电压表V₁的示数为8V,电压表V₂的示数为7V,则灯L₁、L₂、L₃两端的电压分别是多大?
答案
16.解:(1)由电路图可知,三个灯泡并联,
通过灯$\mathrm{L}_1$的电流$I_1=I_\mathrm{A}-I_{\mathrm{A}1}=1.5\mathrm{A}-0.8\mathrm{A}=0.7\mathrm{A}$,
通过灯$\mathrm{L}_3$的电流$I_3=I_\mathrm{A}-I_{\mathrm{A}2}=1.5\mathrm{A}-1.2\mathrm{A}=0.3\mathrm{A}$,
通过灯$\mathrm{L}_2$的电流$I_2=1.5\mathrm{A}-0.7\mathrm{A}-0.3\mathrm{A}=0.5\mathrm{A}$.
(2)将电流表$\mathrm{A}_1$、$\mathrm{A}_2$分别换成电压表$\mathrm{V}_1$、$\mathrm{V}_2$,则
灯$\mathrm{L}_1$两端的电压$U_1=U-U_{\mathrm{V}2}=12\mathrm{V}-7\mathrm{V}=5\mathrm{V}$,
灯$\mathrm{L}_3$两端的电压$U_3=U-U_{\mathrm{V}1}=12\mathrm{V}-8\mathrm{V}=4\mathrm{V}$,
灯$\mathrm{L}_2$两端的电压$U_2=12\mathrm{V}-5\mathrm{V}-4\mathrm{V}=3\mathrm{V}$.
通过灯$\mathrm{L}_1$的电流$I_1=I_\mathrm{A}-I_{\mathrm{A}1}=1.5\mathrm{A}-0.8\mathrm{A}=0.7\mathrm{A}$,
通过灯$\mathrm{L}_3$的电流$I_3=I_\mathrm{A}-I_{\mathrm{A}2}=1.5\mathrm{A}-1.2\mathrm{A}=0.3\mathrm{A}$,
通过灯$\mathrm{L}_2$的电流$I_2=1.5\mathrm{A}-0.7\mathrm{A}-0.3\mathrm{A}=0.5\mathrm{A}$.
(2)将电流表$\mathrm{A}_1$、$\mathrm{A}_2$分别换成电压表$\mathrm{V}_1$、$\mathrm{V}_2$,则
灯$\mathrm{L}_1$两端的电压$U_1=U-U_{\mathrm{V}2}=12\mathrm{V}-7\mathrm{V}=5\mathrm{V}$,
灯$\mathrm{L}_3$两端的电压$U_3=U-U_{\mathrm{V}1}=12\mathrm{V}-8\mathrm{V}=4\mathrm{V}$,
灯$\mathrm{L}_2$两端的电压$U_2=12\mathrm{V}-5\mathrm{V}-4\mathrm{V}=3\mathrm{V}$.
解析
【分析】
首先判断电路连接方式：闭合开关后，L₁、L₂、L₃为并联电路，电流表A在干路测总电流，电流表A₁测L₂和L₃的电流之和，电流表A₂测L₁和L₂的电流之和，利用并联电路“干路电流等于各支路电流之和”的规律可计算各灯电流。当电流表换成电压表后，电压表相当于开路，此时L₁、L₂、L₃为串联电路，电压表V₁测L₁和L₂的总电压，电压表V₂测L₂和L₃的总电压，利用串联电路“总电压等于各部分电压之和”的规律可计算各灯电压。
【解析】
(1) 由电路图可知，L₁、L₂、L₃并联，电流表A测干路总电流I=1.5A，电流表A₁测L₂和L₃的电流和，即I₂+I₃=0.8A，电流表A₂测L₁和L₂的电流和，即I₁+I₂=1.2A。
根据并联电路电流规律I=I₁+I₂+I₃：
通过L₁的电流：I₁=I-(I₂+I₃)=1.5A-0.8A=0.7A；
通过L₃的电流：I₃=I-(I₁+I₂)=1.5A-1.2A=0.3A；
通过L₂的电流：I₂=I-I₁-I₃=1.5A-0.7A-0.3A=0.5A。
(2) 电流表换为电压表后，L₁、L₂、L₃串联，电源电压U=12V，电压表V₁测L₁和L₂的总电压，即U₁+U₂=8V，电压表V₂测L₂和L₃的总电压，即U₂+U₃=7V。
根据串联电路电压规律U=U₁+U₂+U₃：
L₁两端电压：U₁=U-(U₂+U₃)=12V-7V=5V；
L₃两端电压：U₃=U-(U₁+U₂)=12V-8V=4V；
L₂两端电压：U₂=U-U₁-U₃=12V-5V-4V=3V。
【答案】
(1) 通过L₁的电流为0.7A，通过L₂的电流为0.5A，通过L₃的电流为0.3A；
(2) L₁两端电压为5V，L₂两端电压为3V，L₃两端电压为4V。
【知识点】
并联电路电流规律，串联电路电压规律，电流表与电压表的作用
【点评】
本题结合串并联电路的电流、电压规律，考查电路分析能力，关键是明确电表测量对象和电路连接方式，属于基础应用题型。
【难度系数】
0.4
首先判断电路连接方式：闭合开关后，L₁、L₂、L₃为并联电路，电流表A在干路测总电流，电流表A₁测L₂和L₃的电流之和，电流表A₂测L₁和L₂的电流之和，利用并联电路“干路电流等于各支路电流之和”的规律可计算各灯电流。当电流表换成电压表后，电压表相当于开路，此时L₁、L₂、L₃为串联电路，电压表V₁测L₁和L₂的总电压，电压表V₂测L₂和L₃的总电压，利用串联电路“总电压等于各部分电压之和”的规律可计算各灯电压。
【解析】
(1) 由电路图可知，L₁、L₂、L₃并联，电流表A测干路总电流I=1.5A，电流表A₁测L₂和L₃的电流和，即I₂+I₃=0.8A，电流表A₂测L₁和L₂的电流和，即I₁+I₂=1.2A。
根据并联电路电流规律I=I₁+I₂+I₃：
通过L₁的电流：I₁=I-(I₂+I₃)=1.5A-0.8A=0.7A；
通过L₃的电流：I₃=I-(I₁+I₂)=1.5A-1.2A=0.3A；
通过L₂的电流：I₂=I-I₁-I₃=1.5A-0.7A-0.3A=0.5A。
(2) 电流表换为电压表后，L₁、L₂、L₃串联，电源电压U=12V，电压表V₁测L₁和L₂的总电压，即U₁+U₂=8V，电压表V₂测L₂和L₃的总电压，即U₂+U₃=7V。
根据串联电路电压规律U=U₁+U₂+U₃：
L₁两端电压：U₁=U-(U₂+U₃)=12V-7V=5V；
L₃两端电压：U₃=U-(U₁+U₂)=12V-8V=4V；
L₂两端电压：U₂=U-U₁-U₃=12V-5V-4V=3V。
【答案】
(1) 通过L₁的电流为0.7A，通过L₂的电流为0.5A，通过L₃的电流为0.3A；
(2) L₁两端电压为5V，L₂两端电压为3V，L₃两端电压为4V。
【知识点】
并联电路电流规律，串联电路电压规律，电流表与电压表的作用
【点评】
本题结合串并联电路的电流、电压规律，考查电路分析能力，关键是明确电表测量对象和电路连接方式，属于基础应用题型。
【难度系数】
0.4
