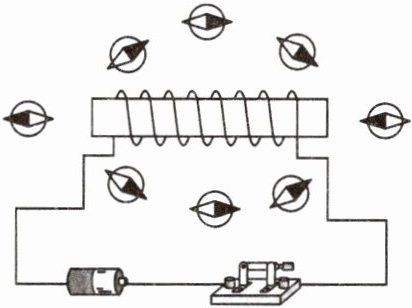

6. 小明想利用小磁针来探究通电螺线管外部磁场的特点。将许多小磁针放在通电螺线管周围的不同位置，如图所示，接通电路后观察各小磁针静止时的指向(黑色一端为 $N$ 极)，然后根据小磁针指向，画出螺线管周围的磁感线。
(1)可通过观察小磁针静止时 $N$ 极的指向来判断该通电螺线管左端的极性为极。
(2)观察发现，通电螺线管外部的磁场分布与磁体周围的磁场分布十分相似。后来，小明对调电源正负极重新实验，发现小磁针静止时 $N$ 极的指向都与原来相反，这说明通电螺线管外部的磁场方向与有关。
(1)可通过观察小磁针静止时 $N$ 极的指向来判断该通电螺线管左端的极性为极。
(2)观察发现，通电螺线管外部的磁场分布与磁体周围的磁场分布十分相似。后来，小明对调电源正负极重新实验，发现小磁针静止时 $N$ 极的指向都与原来相反，这说明通电螺线管外部的磁场方向与有关。
答案
(1)S
(2)条形；电流方向
(2)条形；电流方向

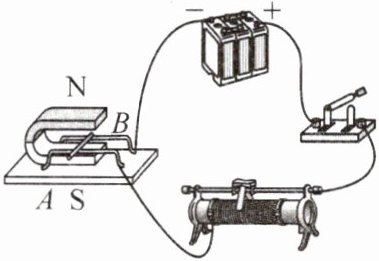

7. 某同学探究“通电导体在磁场中的受力情况与哪些因素有关”所用的实验装置图如图所示。闭合开关后，导体 $AB$ 向左运动。
(1)该实验中导体 $AB$ 向左运动的过程中，能量的转化方式为电能转化为能。
(2)如果不改变通过导体 $AB$ 中的电流方向，仅将两磁极对调位置，那么导体 $AB$ 将向运动。
(1)该实验中导体 $AB$ 向左运动的过程中，能量的转化方式为电能转化为能。
(2)如果不改变通过导体 $AB$ 中的电流方向，仅将两磁极对调位置，那么导体 $AB$ 将向运动。
答案
(1)机械
(2)右
(2)右
8. 图甲的工作原理是。下列电器设备中，与图甲工作原理相同的是(填序号，下同)，利用图乙工作原理的是。
①电扇 ②电磁起重机 ③电流表 ④发电机
①电扇 ②电磁起重机 ③电流表 ④发电机
答案
电磁感应；④；①③
9. 临时停车开启闪烁灯更加安全，右下图是小明设计的模拟车灯闪烁的电路图。已知电源电压为 $3V$，两个小灯泡均标有“$3V$ $0.2A$”字样，不考虑小灯泡电阻变化，忽略线圈电阻。
(1)闭合开关后，能实现发光、熄灭交替的灯泡是。
(2)小明在使用过程中，发现 $L_{2}$ 灯突然不亮，衔铁被吸引后不能弹回去，则电路的故障可能是。
(1)闭合开关后，能实现发光、熄灭交替的灯泡是。
(2)小明在使用过程中，发现 $L_{2}$ 灯突然不亮，衔铁被吸引后不能弹回去，则电路的故障可能是。
答案
(1) L₂
(2) L₂短路
(2) L₂短路
