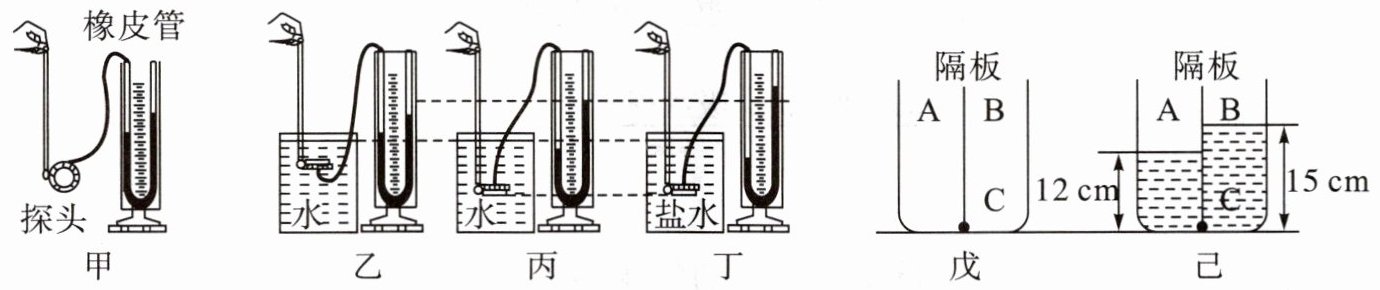

13.某兴趣小组利用如图所示的器材探究“液体压强跟哪些因素有关”。U形管中液体为红墨水。
(1)实验前,发现U形管两边的液面出现图甲所示的情景,接下来正确的调节方法是
A.将U形管右侧高出部分的液体倒出
B.向U形管中继续盛装液体
C.取下橡皮管,重新进行安装
(2)比较图
(3)某次实验测得压强计中U形管左右两侧液面的高度差为8 cm,则U形管左右两侧液面产生的压强差为
(4)利用图戊所示的实验器材进行拓展实验:容器中间用隔板分成A、B两部分,隔板底部有一个小圆孔(用C表示),用薄橡皮膜封闭,橡皮膜两侧压强不同时,其形状会发生改变。如图己,在A中盛水,测得深度为12 cm,在B中盛某种液体,测得深度为15 cm,此时C处橡皮膜刚好不发生形变,则B中液体的密度是
(1)实验前,发现U形管两边的液面出现图甲所示的情景,接下来正确的调节方法是
C
（填字母）。A.将U形管右侧高出部分的液体倒出
B.向U形管中继续盛装液体
C.取下橡皮管,重新进行安装
(2)比较图
乙、丙
两图,可探究液体压强与深度的关系;比较丙、丁两图可得到的结论是：当深度相同时，液体密度越大，液体压强越大
。(3)某次实验测得压强计中U形管左右两侧液面的高度差为8 cm,则U形管左右两侧液面产生的压强差为
800
Pa。($\rho_{红墨水}=1.0×10^3\ \mathrm{kg/m}^3,g$取10 N/kg)(4)利用图戊所示的实验器材进行拓展实验:容器中间用隔板分成A、B两部分,隔板底部有一个小圆孔(用C表示),用薄橡皮膜封闭,橡皮膜两侧压强不同时,其形状会发生改变。如图己,在A中盛水,测得深度为12 cm,在B中盛某种液体,测得深度为15 cm,此时C处橡皮膜刚好不发生形变,则B中液体的密度是
$0.8×10^3$
$\mathrm{kg/m}^3$。答案
(1)C (2)乙、丙 当深度相同时,液体密度越大,液体压强越大
(3)800 (4)$0.8× 10^3$
[(3)橡皮管内气体的压强与大气压之差为$\Delta p=\rho_{红墨水} g \Delta h=1× 10^3\ \mathrm{kg/m^3} × 10\ \mathrm{N/kg} × 8× 10^{-2}\ \mathrm{m}=800\ \mathrm{Pa}$。
(4)C处橡皮膜形状刚好不发生形变,则橡皮膜两侧压强相等,故$\rho_水 g h=\rho_液 g h$;则B中液体密度$\rho_液=\dfrac{\rho_水 h_A}{h_B}=\dfrac{1.0× 10^3\ \mathrm{kg/m^3} × 0.12\ \mathrm{m}}{0.15\ \mathrm{m}}=0.8× 10^3\ \mathrm{kg/m^3}$。]
(3)800 (4)$0.8× 10^3$
[(3)橡皮管内气体的压强与大气压之差为$\Delta p=\rho_{红墨水} g \Delta h=1× 10^3\ \mathrm{kg/m^3} × 10\ \mathrm{N/kg} × 8× 10^{-2}\ \mathrm{m}=800\ \mathrm{Pa}$。
(4)C处橡皮膜形状刚好不发生形变,则橡皮膜两侧压强相等,故$\rho_水 g h=\rho_液 g h$;则B中液体密度$\rho_液=\dfrac{\rho_水 h_A}{h_B}=\dfrac{1.0× 10^3\ \mathrm{kg/m^3} × 0.12\ \mathrm{m}}{0.15\ \mathrm{m}}=0.8× 10^3\ \mathrm{kg/m^3}$。]
