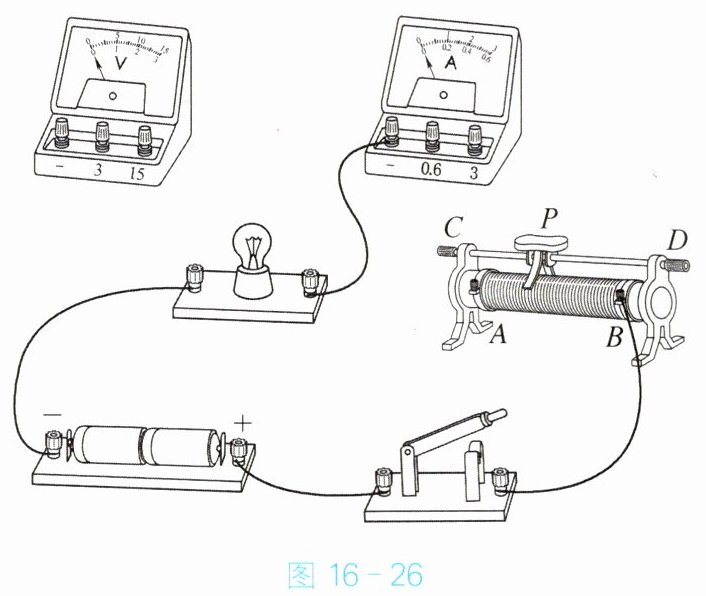

例1 请你利用图16-26所示的器材，测量小灯泡灯丝的电阻。
（1）把图16-26所示的实物电路用笔画线代替导线连接完整。
（2）请根据实物电路在虚线框内画出电路图。

（3）在闭合开关前，滑动变阻器连入电路的阻值应最，即滑片应位于端。
（4）闭合开关后，发现小灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是（）。
A. 滑动变阻器开路 B. 电压表短路
C. 小灯泡短路 D. 小灯泡开路

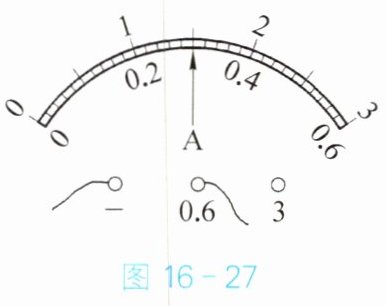

（5）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.8 V时，电流表的示数如图16-27所示，此时电流为A，灯丝的电阻是Ω。
解题分析 这是对伏安法测电阻基本实验能力的考查。其中，实验电路的连接和电路图的画法是实验的根本。
在（3）中，闭合开关前，滑动变阻器连入的阻值应该最大，这样做是为了保护电路，防止电路中电流过大，烧坏仪器。图16-26中，滑动变阻器的最大阻值端应该是A端。
在（4）中，闭合开关，发现小灯泡不亮，又因为电压表有示数，电流表无示数，则故障应该是小灯泡处出现开路。
（5）中的内容是对电表读数和基本计算的考查，电压表示数为1.8 V，电流表示数应为0.3 A，则根据公式$R=\frac{U}{I}$计算，小灯泡电阻应为6 Ω。
答案 （1）如图16-28所示 （2）如图16-29所示 （3）大 A （4）D （5）0.3 6

1. 如图16-28所示
2. 如图16-29所示
3. 大 A
4. D
5. 0.3 6

【分析】本题是伏安法测电阻的实验题，需分步骤解决：1. 实物连接需遵循伏安法测电阻的电路规则，电表量程与滑动变阻器接线要正确；2. 电路图需对应实物电路的元件连接顺序；3. 滑动变阻器闭合前调至最大阻值是为保护电路；4. 电路故障通过电流表、电压表的示数特点判断；5. 电表读数结合量程和分度值，再用欧姆定律计算电阻。
【解析】

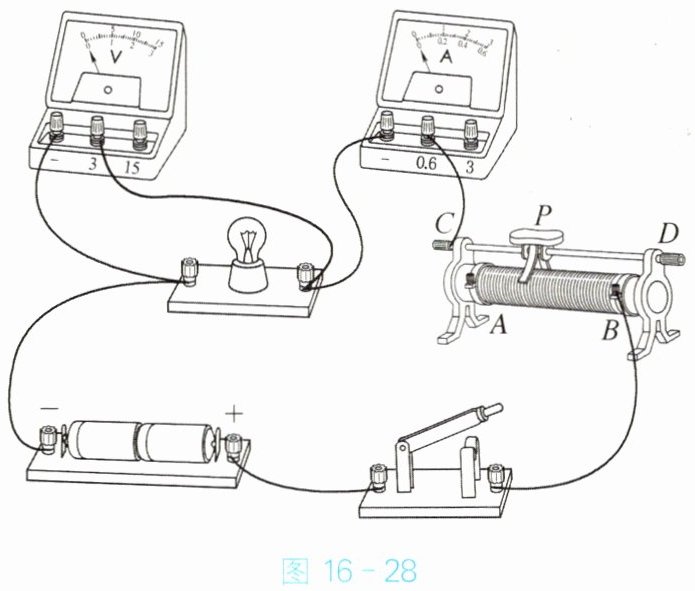

（1）实物电路连接：电压表选0~3V量程并联在小灯泡两端，电流表串联接入电路，滑动变阻器按“一上一下”原则接线，连接后如图16-28所示；

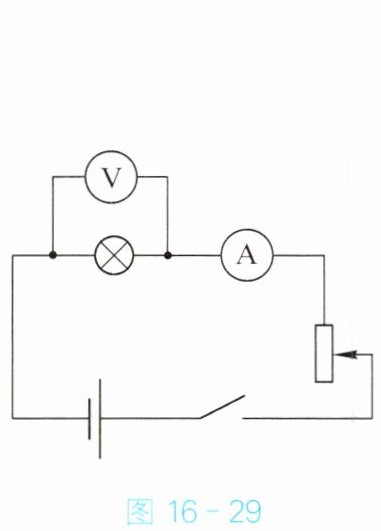

（2）电路图绘制：从电源正极出发，依次连接开关、滑动变阻器、电流表、小灯泡，回到电源负极，电压表并联在小灯泡两端，电路图如图16-29所示；
（3）闭合开关前，滑动变阻器接入阻值应最大，防止电流过大损坏元件；结合图中滑动变阻器接线，滑片位于A端时阻值最大，故填“大”“A”；
（4）电流表无示数说明电路断路，电压表有示数说明电压表与电源连通，故障为小灯泡开路，故选D；
（5）电流表用0~0.6A量程，分度值0.02A，示数为0.3A；根据欧姆定律$R=\frac{U}{I}=\frac{1.8V}{0.3A}=6Ω$，故电流为0.3A，电阻为6Ω。
【答案】（1）如图16-28所示；（2）如图16-29所示；（3）大 A；（4）D；（5）0.3 6
【知识点】伏安法测电阻、电路故障分析、欧姆定律
【点评】本题考查伏安法测电阻的核心实验能力，涵盖电路连接、故障判断、电表读数及欧姆定律应用，是电学实验的基础题型，需掌握实验规范与故障分析逻辑。
【难度系数】0.5
