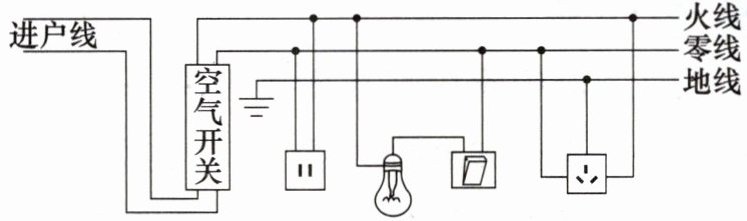

1. 如图是某同学设计的部分家庭电路示意图，其中电器元件连接错误的是 （
A.空气开关
B.双孔插座
C.带开关的灯泡
D.三孔插座
C
）A.空气开关
B.双孔插座
C.带开关的灯泡
D.三孔插座
答案
1.C
解析
【分析】
要判断家庭电路中电器元件的连接是否正确，需牢记家庭电路的安全连接规则：①开关应接在火线上，断开开关时用电器与火线断开，避免触电；②双孔插座遵循“左零右火”；③三孔插座遵循“左零右火，上接地”；④空气开关串联在干路中控制整个电路。逐一分析各元件的连接是否符合规则即可。
【解析】
家庭电路的连接需满足安全用电原则，对各选项分析如下：
A. 空气开关：接在进户线后的干路中，控制整个电路，连接正确，不符合题意；
B. 双孔插座：左孔接零线、右孔接火线，符合“左零右火”的要求，连接正确，不符合题意；
C. 带开关的灯泡：开关接在零线上，灯泡顶端金属点接火线，断开开关后灯泡仍与火线相连，易引发触电事故，连接错误，符合题意；
D. 三孔插座：左孔接零线、右孔接火线、上孔接地线，符合“左零右火，上接地”的要求，连接正确，不符合题意。
【答案】
C
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的安全连接，是基础的安全用电题目，需牢记开关、插座等元件的正确接法，难度适中。
【难度系数】
0.3
要判断家庭电路中电器元件的连接是否正确，需牢记家庭电路的安全连接规则：①开关应接在火线上，断开开关时用电器与火线断开，避免触电；②双孔插座遵循“左零右火”；③三孔插座遵循“左零右火，上接地”；④空气开关串联在干路中控制整个电路。逐一分析各元件的连接是否符合规则即可。
【解析】
家庭电路的连接需满足安全用电原则，对各选项分析如下：
A. 空气开关：接在进户线后的干路中，控制整个电路，连接正确，不符合题意；
B. 双孔插座：左孔接零线、右孔接火线，符合“左零右火”的要求，连接正确，不符合题意；
C. 带开关的灯泡：开关接在零线上，灯泡顶端金属点接火线，断开开关后灯泡仍与火线相连，易引发触电事故，连接错误，符合题意；
D. 三孔插座：左孔接零线、右孔接火线、上孔接地线，符合“左零右火，上接地”的要求，连接正确，不符合题意。
【答案】
C
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的安全连接，是基础的安全用电题目，需牢记开关、插座等元件的正确接法，难度适中。
【难度系数】
0.3

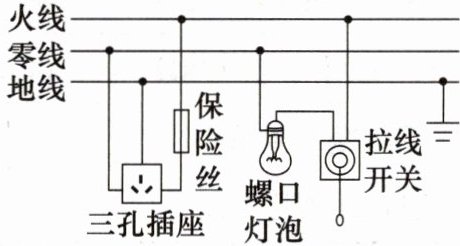

2. 如图是小宁家某部分家庭电路的电路图，火线和零线之间的电压为220 V。小宁先把拉线开关闭合，灯泡正常发光，再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。下列说法错误的是（
A.灯泡的正常工作电压为220 V
B.把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，这可能是总功率过大引起的
C.把电饭煲插头拔掉后，正确使用测电笔插到插座左孔，测电笔发光
D.灯泡和电饭煲这两个用电器属于并联关系
C
）A.灯泡的正常工作电压为220 V
B.把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，这可能是总功率过大引起的
C.把电饭煲插头拔掉后，正确使用测电笔插到插座左孔，测电笔发光
D.灯泡和电饭煲这两个用电器属于并联关系
答案
2.C
解析
【分析】要判断各选项的正误，需结合家庭电路的核心知识点：家庭电路电压为220V，用电器额定电压与电源电压一致；家庭电路中用电器为并联关系，工作互不影响；三孔插座遵循“左零右火上接地”的接线规则；测电笔接触火线氖管发光，接触零线不发光；保险丝熔断的原因是短路或总功率过大。逐一分析选项即可得出结论。
【解析】
1. 选项A：家庭电路的电压为220V，灯泡正常工作时的电压等于家庭电路电压，即220V，该说法正确。
2. 选项B：电热水壶属于大功率用电器，接入三孔插座后，电路总功率过大，会导致电流过大，保险丝可能熔断，该说法正确。
3. 选项C：三孔插座的左孔接零线，测电笔接触零线时氖管不会发光，因此测电笔插到插座左孔不会发光，该说法错误。
4. 选项D：家庭电路中各用电器工作时互不影响，灯泡和电饭煲属于并联关系，该说法正确。
综上，错误的说法是C。
【答案】C
【知识点】家庭电路连接、三孔插座接线、测电笔使用
【点评】本题考查家庭电路的基础知识点，涵盖用电器电压、连接方式、插座接线、测电笔使用及保险丝熔断原因，属于常规基础题，需准确掌握相关规则即可解答。
【难度系数】0.6
【解析】
1. 选项A：家庭电路的电压为220V，灯泡正常工作时的电压等于家庭电路电压，即220V，该说法正确。
2. 选项B：电热水壶属于大功率用电器，接入三孔插座后，电路总功率过大，会导致电流过大，保险丝可能熔断，该说法正确。
3. 选项C：三孔插座的左孔接零线，测电笔接触零线时氖管不会发光，因此测电笔插到插座左孔不会发光，该说法错误。
4. 选项D：家庭电路中各用电器工作时互不影响，灯泡和电饭煲属于并联关系，该说法正确。
综上，错误的说法是C。
【答案】C
【知识点】家庭电路连接、三孔插座接线、测电笔使用
【点评】本题考查家庭电路的基础知识点，涵盖用电器电压、连接方式、插座接线、测电笔使用及保险丝熔断原因，属于常规基础题，需准确掌握相关规则即可解答。
【难度系数】0.6
3. 如图所示的家庭电路中，开关闭合后灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是
的连接方式是
进户零线断路
。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是串联
。答案
3. 进户零线断路 串联
解析
【分析】
首先，根据测电笔的工作原理：测电笔接触火线或与火线连通的导体时氖管发光，接触正常零线时氖管不发光。当开关闭合后，a、b、c、d四处测电笔均发光，说明原本应连接零线的d点也与火线连通，由此判断故障为进户零线断路；其次，新增一盏灯后，原来的灯泡亮度明显变暗，说明其实际电压低于额定电压，结合串并联电路的电压特点，串联电路中各用电器分压，总电压等于各部分电压之和，而并联电路中各支路电压等于电源电压，据此判断两灯的连接方式。
【解析】
1. 故障分析：正常情况下，测电笔接触零线时氖管不发光。本题中开关闭合后，d处（原本接零线）测电笔氖管发光，说明d处与火线连通，原因是进户零线断路。此时电流路径为：火线→a→b→开关→c→灯泡→d，由于进户零线断开，电流无法正常回到零线，导致d处通过灯泡与火线相连，测电笔接触d时氖管发光。
2. 连接方式分析：灯泡亮度由实际功率决定，实际功率越小亮度越暗。根据公式$P=\frac{U^2}{R}$，灯泡电阻不变时，实际电压越小，实际功率越小。若两灯串联，总电压为220V，两灯平分电压，每个灯的电压小于220V，实际功率小于额定功率，亮度变暗；若并联，两灯电压均为220V，实际功率等于额定功率，亮度不变，因此两灯为串联。
【答案】
进户零线断路；串联
【知识点】
家庭电路故障判断；串联电路电压特点；测电笔的使用
【点评】
本题结合测电笔的使用原理考查家庭电路故障分析，同时结合灯泡亮度变化考查串并联电路的特点，需要学生掌握测电笔的工作逻辑以及串并联电路的电压、功率规律，是家庭电路部分的典型题目。
【难度系数】
0.5
首先，根据测电笔的工作原理：测电笔接触火线或与火线连通的导体时氖管发光，接触正常零线时氖管不发光。当开关闭合后，a、b、c、d四处测电笔均发光，说明原本应连接零线的d点也与火线连通，由此判断故障为进户零线断路；其次，新增一盏灯后，原来的灯泡亮度明显变暗，说明其实际电压低于额定电压，结合串并联电路的电压特点，串联电路中各用电器分压，总电压等于各部分电压之和，而并联电路中各支路电压等于电源电压，据此判断两灯的连接方式。
【解析】
1. 故障分析：正常情况下，测电笔接触零线时氖管不发光。本题中开关闭合后，d处（原本接零线）测电笔氖管发光，说明d处与火线连通，原因是进户零线断路。此时电流路径为：火线→a→b→开关→c→灯泡→d，由于进户零线断开，电流无法正常回到零线，导致d处通过灯泡与火线相连，测电笔接触d时氖管发光。
2. 连接方式分析：灯泡亮度由实际功率决定，实际功率越小亮度越暗。根据公式$P=\frac{U^2}{R}$，灯泡电阻不变时，实际电压越小，实际功率越小。若两灯串联，总电压为220V，两灯平分电压，每个灯的电压小于220V，实际功率小于额定功率，亮度变暗；若并联，两灯电压均为220V，实际功率等于额定功率，亮度不变，因此两灯为串联。
【答案】
进户零线断路；串联
【知识点】
家庭电路故障判断；串联电路电压特点；测电笔的使用
【点评】
本题结合测电笔的使用原理考查家庭电路故障分析，同时结合灯泡亮度变化考查串并联电路的特点，需要学生掌握测电笔的工作逻辑以及串并联电路的电压、功率规律，是家庭电路部分的典型题目。
【难度系数】
0.5
4.[物理学与日常生活]芳芳在家上网时，家中突然断电，通过检查发现空气开关跳闸了。于是她分析以下几种情况中最有可能导致空气开关跳闸的是（
A.弟弟不小心把水洒在插排上了
B.房间电灯开关短路了
C.家中进户线的零线断了
D.家人刚启用的用电器没接地线
A
）A.弟弟不小心把水洒在插排上了
B.房间电灯开关短路了
C.家中进户线的零线断了
D.家人刚启用的用电器没接地线
答案
4.A
解析
【分析】首先明确空气开关跳闸的本质是电路中电流过大，电流过大的原因有两个：电路短路或用电器总功率过大。接下来逐一分析选项：A选项，水是导体，洒在插排上会使插排内的火线与零线通过水连通，造成短路，导致电路电流过大，引发空气开关跳闸；B选项，电灯开关短路仅会使开关失去控制作用，电灯持续工作，不会造成电流过大，不会导致空气开关跳闸；C选项，进户零线断开属于电路断路，电路中无电流，不会使空气开关跳闸；D选项，用电器未接地线是为防止触电的安全措施，与电路电流过大无关，不会导致空气开关跳闸。因此最可能的情况是A选项。
【解析】空气开关跳闸的原因是电路中电流过大，电流过大的原因包括短路和用电器总功率过大。对各选项分析如下：
A选项：水是导体，洒在插排上会造成火线与零线短路，电路电流急剧增大，使空气开关跳闸，符合题意；
B选项：电灯开关短路，仅导致开关无法控制电灯，电灯持续发光，不会引起电流过大，不会导致空气开关跳闸，不符合题意；
C选项：进户零线断开，电路形成断路，用电器无法工作，电路中无电流，不会使空气开关跳闸，不符合题意；
D选项：用电器未接地线，是避免触电事故的安全设计，与电路电流大小无关，不会导致空气开关跳闸，不符合题意。
综上，答案为A。
【答案】A
【知识点】家庭电路故障分析、空气开关的作用
【点评】本题结合日常生活场景考查家庭电路故障的判断，需学生掌握空气开关跳闸的原理及不同电路故障的影响，属于基础应用类题目，难度适中。
【难度系数】0.6
【解析】空气开关跳闸的原因是电路中电流过大，电流过大的原因包括短路和用电器总功率过大。对各选项分析如下：
A选项：水是导体，洒在插排上会造成火线与零线短路，电路电流急剧增大，使空气开关跳闸，符合题意；
B选项：电灯开关短路，仅导致开关无法控制电灯，电灯持续发光，不会引起电流过大，不会导致空气开关跳闸，不符合题意；
C选项：进户零线断开，电路形成断路，用电器无法工作，电路中无电流，不会使空气开关跳闸，不符合题意；
D选项：用电器未接地线，是避免触电事故的安全设计，与电路电流大小无关，不会导致空气开关跳闸，不符合题意。
综上，答案为A。
【答案】A
【知识点】家庭电路故障分析、空气开关的作用
【点评】本题结合日常生活场景考查家庭电路故障的判断，需学生掌握空气开关跳闸的原理及不同电路故障的影响，属于基础应用类题目，难度适中。
【难度系数】0.6
5.[2025·合肥45中三模]如图所示的家庭电路中，闭合开关S后，小文同学分别用测电笔测试a、b、c、d点，下列说法错误的是 （
A.若开关断路，则只有d点发光
B.若灯泡断路，则只有c、d点发光
C.若零线前断路，则a、b、c、d点均发光
D.若灯泡正常发光，则a、b、c、d点均发光
D
）A.若开关断路，则只有d点发光
B.若灯泡断路，则只有c、d点发光
C.若零线前断路，则a、b、c、d点均发光
D.若灯泡正常发光，则a、b、c、d点均发光
答案
5.D
解析
【分析】
要判断各选项中测电笔测试a、b、c、d点的发光情况，需明确测电笔的工作原理：测电笔接触与火线连通的部分时氖管发光，接触与零线连通的部分时氖管不发光。结合家庭电路的电流路径，逐一分析各选项对应的电路状态：
1. 开关断路：开关S在d与c之间，断路后d仍与火线连通，c通过灯泡与零线b连通，仅d点与火线连通；
2. 灯泡断路：灯泡在b与c之间，断路后c通过开关与火线d连通，b、a与零线连通，仅c、d点与火线连通；
3. 零线前断路：零线a左侧断开，a、b、c、d均通过电路与火线连通，四点都与火线连通；
4. 灯泡正常发光：电流路径为火线→d→S→c→灯泡→b→零线a，a、b与零线连通，仅c、d与火线连通。
【解析】
测电笔氖管发光的核心是接触部分与火线连通（对地有220V电压），与零线连通时不发光：
选项A：开关断路时，仅d点与火线连通，故只有d点发光，A正确；
选项B：灯泡断路时，仅c、d点与火线连通，故只有c、d点发光，B正确；
选项C：零线前断路时，a、b、c、d均与火线连通，故四点均发光，C正确；
选项D：灯泡正常发光时，a、b直接或间接与零线连通，测电笔接触a、b时氖管不发光，并非四点均发光，D错误。
【答案】
D
【知识点】
家庭电路故障、测电笔的使用
【点评】
本题考查家庭电路中测电笔的应用，需紧扣测电笔的工作原理，结合电路连通情况分析各点是否与火线连通，是家庭电路的基础题型，需掌握常见故障的电路特点。
【难度系数】
0.5
要判断各选项中测电笔测试a、b、c、d点的发光情况，需明确测电笔的工作原理：测电笔接触与火线连通的部分时氖管发光，接触与零线连通的部分时氖管不发光。结合家庭电路的电流路径，逐一分析各选项对应的电路状态：
1. 开关断路：开关S在d与c之间，断路后d仍与火线连通，c通过灯泡与零线b连通，仅d点与火线连通；
2. 灯泡断路：灯泡在b与c之间，断路后c通过开关与火线d连通，b、a与零线连通，仅c、d点与火线连通；
3. 零线前断路：零线a左侧断开，a、b、c、d均通过电路与火线连通，四点都与火线连通；
4. 灯泡正常发光：电流路径为火线→d→S→c→灯泡→b→零线a，a、b与零线连通，仅c、d与火线连通。
【解析】
测电笔氖管发光的核心是接触部分与火线连通（对地有220V电压），与零线连通时不发光：
选项A：开关断路时，仅d点与火线连通，故只有d点发光，A正确；
选项B：灯泡断路时，仅c、d点与火线连通，故只有c、d点发光，B正确；
选项C：零线前断路时，a、b、c、d均与火线连通，故四点均发光，C正确；
选项D：灯泡正常发光时，a、b直接或间接与零线连通，测电笔接触a、b时氖管不发光，并非四点均发光，D错误。
【答案】
D
【知识点】
家庭电路故障、测电笔的使用
【点评】
本题考查家庭电路中测电笔的应用，需紧扣测电笔的工作原理，结合电路连通情况分析各点是否与火线连通，是家庭电路的基础题型，需掌握常见故障的电路特点。
【难度系数】
0.5

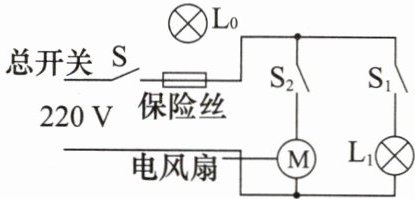

6.家庭电路中所有开关都闭合时总开关$\mathrm{S}$跳闸，复位后又立即跳闸。如图所示，拔去保险丝，并在此处接入一个普通的白炽灯泡$\mathrm{L}_0$，当闭合开关$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光；当闭合开关$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$和$\mathrm{L}_1$都发出暗红色光，则可以确定电路故障是（
A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_1$短路
C.电风扇断路
D.电风扇短路
D
）A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_1$短路
C.电风扇断路
D.电风扇短路
答案
6.D
解析
【分析】
要判断家庭电路故障，需利用检验灯$\mathrm{L}_0$的工作状态分析电路：将保险丝处替换为$\mathrm{L}_0$后，$\mathrm{L}_0$与后续支路串联，根据其发光情况可判断支路是否短路或断路。当闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压为电源电压220V，对应电风扇支路短路；当闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$与$\mathrm{L}_1$串联且都发暗红色光，说明$\mathrm{L}_1$支路正常，无故障。
【解析】
1. 闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压等于220V，此时电流路径为：电源→$\mathrm{S}$→$\mathrm{L}_0$→$\mathrm{S}_2$→短路的电风扇支路→电源，因此电风扇发生短路，导致$\mathrm{L}_0$直接接在220V电源上正常发光。
2. 闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$与$\mathrm{L}_1$串联，两者发暗红色光，说明电路为通路，两灯分压均低于220V，符合串联电路电压规律，即$\mathrm{L}_1$支路无故障。
综上，故障为电风扇短路。
【答案】
D
【知识点】
家庭电路故障、串联电路电压规律
【点评】
本题通过检验灯判断家庭电路故障，核心是结合串联电路电压特点分析不同开关闭合时的电路状态，需明确检验灯正常发光对应支路短路，两灯暗红对应支路正常，是家庭电路故障判断的典型题型。
【难度系数】
0.5
要判断家庭电路故障，需利用检验灯$\mathrm{L}_0$的工作状态分析电路：将保险丝处替换为$\mathrm{L}_0$后，$\mathrm{L}_0$与后续支路串联，根据其发光情况可判断支路是否短路或断路。当闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压为电源电压220V，对应电风扇支路短路；当闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$与$\mathrm{L}_1$串联且都发暗红色光，说明$\mathrm{L}_1$支路正常，无故障。
【解析】
1. 闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压等于220V，此时电流路径为：电源→$\mathrm{S}$→$\mathrm{L}_0$→$\mathrm{S}_2$→短路的电风扇支路→电源，因此电风扇发生短路，导致$\mathrm{L}_0$直接接在220V电源上正常发光。
2. 闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$与$\mathrm{L}_1$串联，两者发暗红色光，说明电路为通路，两灯分压均低于220V，符合串联电路电压规律，即$\mathrm{L}_1$支路无故障。
综上，故障为电风扇短路。
【答案】
D
【知识点】
家庭电路故障、串联电路电压规律
【点评】
本题通过检验灯判断家庭电路故障，核心是结合串联电路电压特点分析不同开关闭合时的电路状态，需明确检验灯正常发光对应支路短路，两灯暗红对应支路正常，是家庭电路故障判断的典型题型。
【难度系数】
0.5
