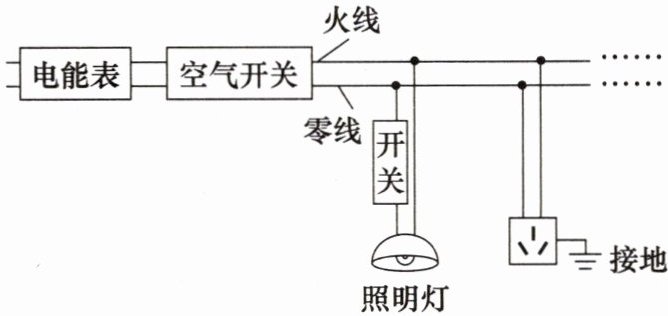

9. [2024·武汉中考]如图是某同学家部分家庭电路图。电能表上标有“220 V 10(40) A”字样，他家正在使用的所有用电器的总功率为6 kW，其中电饭煲的功率为1.5 kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1 kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（
A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.接入电热水壶的插座短路
D.电热水壶的内部电路短路
D
）A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.接入电热水壶的插座短路
D.电热水壶的内部电路短路
答案
9.D
解析
【分析】
要解决本题，需先明确空气开关跳闸的原因（短路或总功率过大），结合电能表参数计算允许的最大功率，再逐一分析各选项：先计算更换用电器后的总功率，判断是否存在总功率过大的情况；再分析每个选项对应的故障是否符合“闭合电热水壶开关后才跳闸”的条件，排除不符合的选项，最终确定正确答案。
【解析】
1. 计算电能表允许的最大总功率：根据公式 $ P = UI $，电能表标有“220 V 10(40) A”，则允许的最大总功率 $ P_{\mathrm{最大}} = 220\,\mathrm{V} × 40\,\mathrm{A} = 8800\,\mathrm{W} = 8.8\,\mathrm{kW} $。
2. 计算更换用电器后的总功率：原来总功率为6 kW，拔掉1.5 kW的电饭煲，接入1 kW的电热水壶，此时总功率为 $ 6\,\mathrm{kW} - 1.5\,\mathrm{kW} + 1\,\mathrm{kW} = 5.5\,\mathrm{kW} $，显然 $ 5.5\,\mathrm{kW} ＜ 8.8\,\mathrm{kW} $，因此不是总功率过大，排除选项B。
3. 分析选项A：照明灯的开关接在零线与灯泡之间，属于错误接法，但不会造成电流过大，不会导致空气开关跳闸，仅存在安全隐患，排除A。
4. 分析选项C：若接入电热水壶的插座短路，插头插入插座时就会跳闸，而题目中是闭合电热水壶开关后才跳闸，因此不是插座短路，排除C。
5. 分析选项D：电热水壶的内部电路短路，当闭合开关时，电路发生短路，电流急剧增大，导致空气开关跳闸，符合题意。
【答案】
D
【知识点】
家庭电路故障分析、电功率计算、空气开关原理
【点评】
本题结合家庭电路实际场景，考查空气开关跳闸的原因，需掌握电功率计算方法和家庭电路故障的判断逻辑，区分短路和总功率过大的不同表现，是中考常见的基础题型。
【难度系数】
0.5
要解决本题，需先明确空气开关跳闸的原因（短路或总功率过大），结合电能表参数计算允许的最大功率，再逐一分析各选项：先计算更换用电器后的总功率，判断是否存在总功率过大的情况；再分析每个选项对应的故障是否符合“闭合电热水壶开关后才跳闸”的条件，排除不符合的选项，最终确定正确答案。
【解析】
1. 计算电能表允许的最大总功率：根据公式 $ P = UI $，电能表标有“220 V 10(40) A”，则允许的最大总功率 $ P_{\mathrm{最大}} = 220\,\mathrm{V} × 40\,\mathrm{A} = 8800\,\mathrm{W} = 8.8\,\mathrm{kW} $。
2. 计算更换用电器后的总功率：原来总功率为6 kW，拔掉1.5 kW的电饭煲，接入1 kW的电热水壶，此时总功率为 $ 6\,\mathrm{kW} - 1.5\,\mathrm{kW} + 1\,\mathrm{kW} = 5.5\,\mathrm{kW} $，显然 $ 5.5\,\mathrm{kW} ＜ 8.8\,\mathrm{kW} $，因此不是总功率过大，排除选项B。
3. 分析选项A：照明灯的开关接在零线与灯泡之间，属于错误接法，但不会造成电流过大，不会导致空气开关跳闸，仅存在安全隐患，排除A。
4. 分析选项C：若接入电热水壶的插座短路，插头插入插座时就会跳闸，而题目中是闭合电热水壶开关后才跳闸，因此不是插座短路，排除C。
5. 分析选项D：电热水壶的内部电路短路，当闭合开关时，电路发生短路，电流急剧增大，导致空气开关跳闸，符合题意。
【答案】
D
【知识点】
家庭电路故障分析、电功率计算、空气开关原理
【点评】
本题结合家庭电路实际场景，考查空气开关跳闸的原因，需掌握电功率计算方法和家庭电路故障的判断逻辑，区分短路和总功率过大的不同表现，是中考常见的基础题型。
【难度系数】
0.5

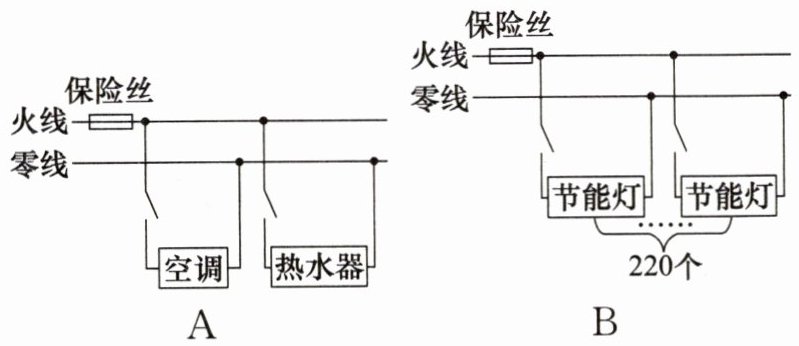

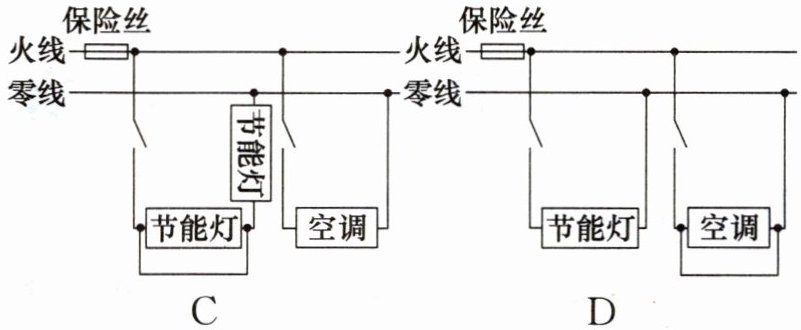

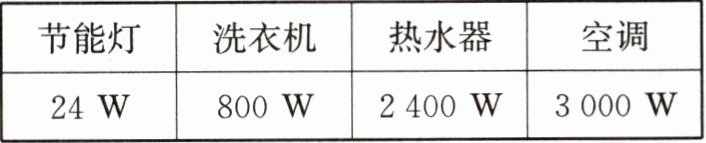

10. 下列电路中，闭合所有开关后，保险丝不会熔断的是(保险丝在电流大于20 A时会熔断) (
C
)答案
10.C
解析
【分析】
要解决该问题，需明确保险丝熔断的条件：电路中电流大于20A时熔断，家庭电路电流过大的原因是短路或用电器总功率过大。解题时，需逐一分析各选项的电路，判断闭合所有开关后电路是否存在短路或总功率过大的情况，确定总电流是否超过20A，进而选出保险丝不熔断的选项。
【解析】
对各选项电路分析：A选项闭合所有开关后电路短路，电流远大于20A，保险丝熔断；B选项闭合开关后存在短路故障，电流超过20A，保险丝熔断；C选项闭合所有开关后为正常通路，总电流不超过20A，保险丝不会熔断；D选项闭合开关后用电器总功率过大，电流超过20A，保险丝熔断。因此符合要求的是C选项。
【答案】
C
【知识点】
家庭电路电流过大的原因、保险丝的作用
【点评】
本题考查家庭电路中保险丝熔断的判断，核心是掌握电流过大的原因，通过分析电路故障或用电器工作状态判断电流是否超标，属于基础应用类题目。
【难度系数】
0.6
要解决该问题，需明确保险丝熔断的条件：电路中电流大于20A时熔断，家庭电路电流过大的原因是短路或用电器总功率过大。解题时，需逐一分析各选项的电路，判断闭合所有开关后电路是否存在短路或总功率过大的情况，确定总电流是否超过20A，进而选出保险丝不熔断的选项。
【解析】
对各选项电路分析：A选项闭合所有开关后电路短路，电流远大于20A，保险丝熔断；B选项闭合开关后存在短路故障，电流超过20A，保险丝熔断；C选项闭合所有开关后为正常通路，总电流不超过20A，保险丝不会熔断；D选项闭合开关后用电器总功率过大，电流超过20A，保险丝熔断。因此符合要求的是C选项。
【答案】
C
【知识点】
家庭电路电流过大的原因、保险丝的作用
【点评】
本题考查家庭电路中保险丝熔断的判断，核心是掌握电流过大的原因，通过分析电路故障或用电器工作状态判断电流是否超标，属于基础应用类题目。
【难度系数】
0.6

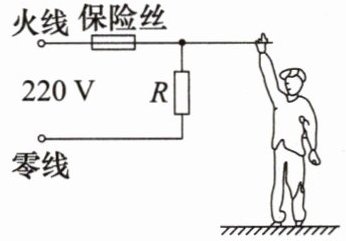

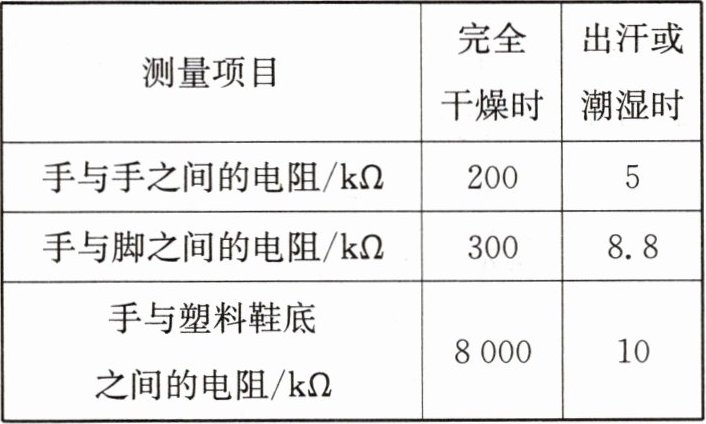

11.现代家庭中家用电器日益增多,安全用电成为一个十分突出的问题。下表提供了一组人体电阻数据。如图所示,用电器R接在电压为220 V的家庭电路上时,消耗的电功率为1 100 W,电路中接有额定电流为10 A的保险丝(通过电流大于额定值时,保险丝将熔断,切断电路),则：
(1)只有用电器R接入电路时,通过保险丝的电流为
(2)一个全身潮湿的人,赤脚站在地上,由于不小心,手接触到了火线,发生触电事故,则通过人体的电流为
(3)保险丝不能救人命的原因是
(1)只有用电器R接入电路时,通过保险丝的电流为
5
A。(2)一个全身潮湿的人,赤脚站在地上,由于不小心,手接触到了火线,发生触电事故,则通过人体的电流为
0.025
A。(上表电阻数据适用于此人)(3)保险丝不能救人命的原因是
人触电时,通过人体的电流远小于保险丝的额定电流
。答案
11.(1)5 (2)0.025 (3)人触电时,通过人体的电流远小于保险丝的额定电流
解析
【分析】
解决本题需运用电功率公式、欧姆定律，结合保险丝的工作原理分析：第(1)问利用电功率变形公式计算用电器单独工作时的电流；第(2)问根据触电时人体两端电压和人体电阻，用欧姆定律计算通过人体的电流；第(3)问对比人体触电电流与保险丝额定电流，判断保险丝是否熔断，进而说明原因。
【解析】
(1) 家庭电路电压U=220V，用电器功率P=1100W，根据电功率公式P=UI，可得通过保险丝的电流：I=P/U=1100W/220V=5A。
(2) 全身潮湿的人接触火线时，人体两端电压等于家庭电路电压220V，由表格数据可知全身潮湿时人体电阻R人=8800Ω，根据欧姆定律，通过人体的电流：I人=U/R人=220V/8800Ω=0.025A。
(3) 保险丝额定电流为10A，而人触电时通过人体的电流仅为0.025A，远小于保险丝的额定电流，因此保险丝不会熔断，无法切断电路，不能救人命。
【答案】
(1)5 (2)0.025 (3)人触电时，通过人体的电流远小于保险丝的额定电流
【知识点】
电功率计算、欧姆定律应用、安全用电
【点评】
本题结合家庭用电实际场景，考查基础电学公式的应用及安全用电常识，难度适中，需学生掌握相关公式并理解保险丝的工作原理。
【难度系数】
0.5
解决本题需运用电功率公式、欧姆定律，结合保险丝的工作原理分析：第(1)问利用电功率变形公式计算用电器单独工作时的电流；第(2)问根据触电时人体两端电压和人体电阻，用欧姆定律计算通过人体的电流；第(3)问对比人体触电电流与保险丝额定电流，判断保险丝是否熔断，进而说明原因。
【解析】
(1) 家庭电路电压U=220V，用电器功率P=1100W，根据电功率公式P=UI，可得通过保险丝的电流：I=P/U=1100W/220V=5A。
(2) 全身潮湿的人接触火线时，人体两端电压等于家庭电路电压220V，由表格数据可知全身潮湿时人体电阻R人=8800Ω，根据欧姆定律，通过人体的电流：I人=U/R人=220V/8800Ω=0.025A。
(3) 保险丝额定电流为10A，而人触电时通过人体的电流仅为0.025A，远小于保险丝的额定电流，因此保险丝不会熔断，无法切断电路，不能救人命。
【答案】
(1)5 (2)0.025 (3)人触电时，通过人体的电流远小于保险丝的额定电流
【知识点】
电功率计算、欧姆定律应用、安全用电
【点评】
本题结合家庭用电实际场景，考查基础电学公式的应用及安全用电常识，难度适中，需学生掌握相关公式并理解保险丝的工作原理。
【难度系数】
0.5
