跟踪训练2(2024·吉林长春中考)探究并联电路中干路电流与各支路电流的关系。

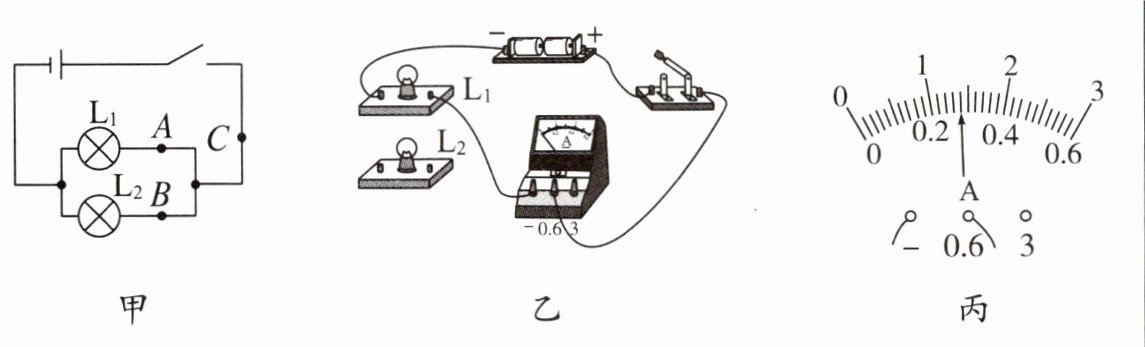

(1)请根据图甲中的电路图，用笔画线表示导线将图乙中的电路连接完整，使电流表测量流过小灯泡$L_1$的电流。连接电路时应开关。

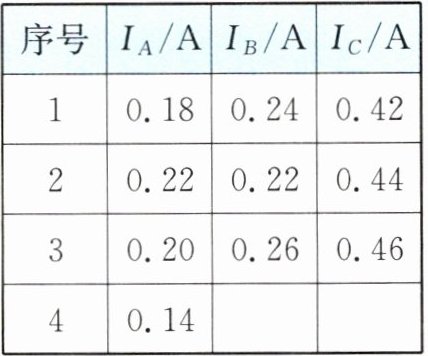

(2)用电流表分别测量A、B、C三点的电流，更换小灯泡多次测量，将实验数据记录在表格中，其中第4次实验中B点的电流如图丙所示，则$I_B=$A；分析数据可知，并联电路中电流的特点是：。
(3)在第2次实验中测得A、B两点的电流相等，原因可能是。
【方法规律】探究串、并联电路中电流规律的主要考点
(1)在连接电路时，开关一定要断开。
(2)研究串、并联电路电流规律时，要选用规格不同的小灯泡多次实验，避免偶然性。
(3)判断电路故障时，电流表有示数，说明与电流表相连的部分是通路；电流表无示数，可能是与电流表相连的部分是断路，也可能是电流表所在的支路被短路。

(1) 断开
(2) 0.28 并联电路中,干路电流等于各支路电流之和
(3) 所用小灯泡规格相同
解析 (1)要使电流表测量流过小灯泡$L_1$的电流,就要求电流表串联在$L_1$所在的支路上,所以将$L_2$的左接线柱与$L_1$的左接线柱相连,$L_2$的右接线柱与电流表的“0.6”接线柱相连。
(2)由图丙知,电流表选用的测量范围是0～0.6 A,分度值为0.02 A,示数为0.28 A,即$I_B=0.28$ A。实验1的数据有0.18 A+0.24 A=0.42 A,实验2的数据有0.22 A+0.22 A=0.44 A,实验3的数据有0.20 A+0.26 A=0.46 A,可见在并联电路中,干路电流等于各支路电流之和。
(3)第2次实验中,A、B两点的电流,即通过灯$L_1$和$L_2$支路的电流相等,可能是两个小灯泡的规格相同造成的。

1. 甲、乙、丙三灯组成的串联电路，如果甲灯暗、乙灯较亮、丙灯最亮，那么通过三灯的电流$I_甲$、$I_乙$、$I_丙$的大小关系是（）

A.$I_甲＞I_乙＞I_丙$
B.$I_甲=I_乙=I_丙$
C.$I_甲＜I_乙＜I_丙$
D.无法确定

1. B

2. 如图所示的电路中，电源电压保持不变，闭合开关后，$\mathrm{A}_1$示数为0.4 A，$\mathrm{A}_2$示数为0.5 A。若灯$\mathrm{L}_2$断路，则电流表$\mathrm{A}_1$、$\mathrm{A}_2$、$\mathrm{A}$的示数分别是（）

A.0.4 A、0、0.9 A
B.0.4 A、0.5 A、0.9 A
C.0.9 A、0、0.9 A
D.0.4 A、0、0.4 A

2. D
